| Merknaam: | IWAVE |
| Modelnummer: | FDM-6802UGV |
| MOQ: | 2units |
| Prijs: | Onderhandelbaar |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

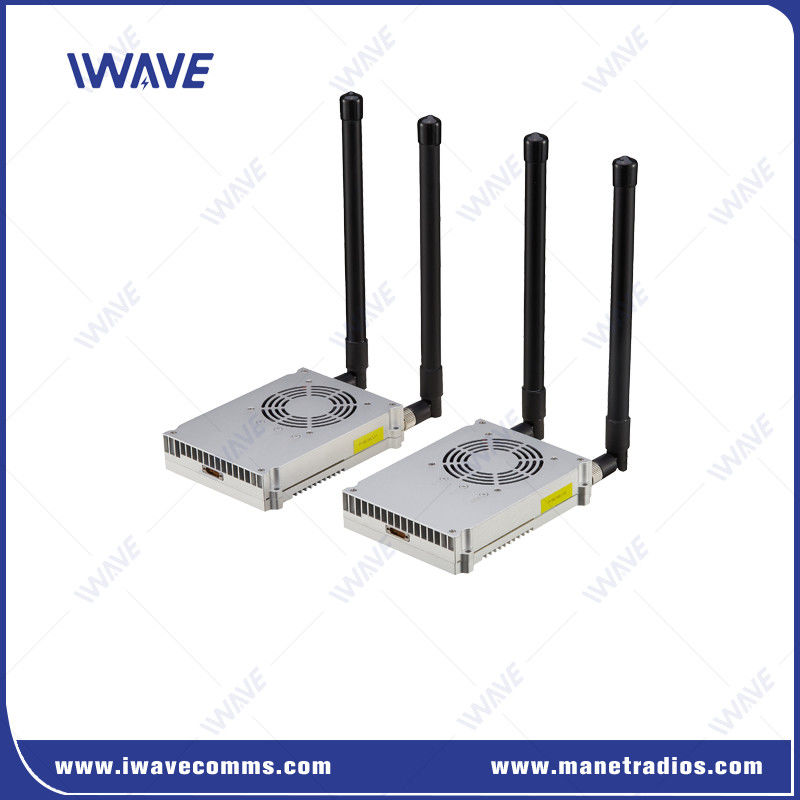

Draadloze IP-digitale dataontvanger voor NLOS-video- en datacommunicatie
Beschrijving
FDM-6802UGV is een draadloos transmissieproduct ontworpen door IWAVE op basis van een volwassen SOC-chipset, 2 watt vermogen, 2X2 MIMO.gegevens en seriebesturingsgegevens op basis van IP.
Deze digitale gegevensverbinding biedt een robuuste en veilige verbinding in de 600 MHz- en 1,4G-frequentieband.
Het ondersteuntWEBUI/beheerssoftware voor netwerkbeheer en parameters kunnen worden geconfigureerd.
Belangrijkste kenmerken
FDM-6802UGV gebruikt een star-networking-werkmodus om IP-transparante transmissiekanalen te bieden voor toepassingen op de bovenste laag, zoals video en data.
FDM-6802UGV maakt gebruik van het tweelaags hoogdynamisch netwerkprotocol dat onafhankelijk is ontwikkeld door het IWAVE-team om een goede aanpasbaarheid aan draadloze netwerkomgevingen te bereiken.dynamische netwerkprestaties en transmissiemogelijkheden.
FDM-6802UGV onderhandelt automatisch routes met alle knooppunten via de linklaag, zonder handmatige configuratie, plug-to-play.Het kan snel een communicatienetwerk bouwen op elk moment en overal met de kenmerken van snelle inzet, hoge compatibiliteit, laag stroomverbruik en hoge bandbreedte.

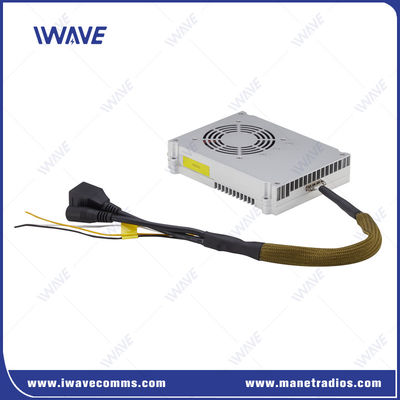

FDM-6802UGV gebruikt de J30-interface voor luchtvaartpluggen, ondersteunt meerdere seriële poortcommunicatie en Ethernet-communicatie en biedt bekabelde Ethernet-toegang en data-seriepoort.
Technologievoordeel
Het maakt gebruik van drageraggregatietechnologie CA-technologie, die twee dragers met een bandbreedte van 20 MHz kan samenvoegen om een draadloze dragerbandbreedte van 40 MHz te bereiken,effectief verbeteren van de uplink- en downlink-transmissiesnelheden, en het verbeteren van de robuustheid en de aanpassingsvermogen van het gehele draadloze transmissiesysteem.
1. Ondersteunt een grotere totale bandbreedte, ondersteunt 20MHz+20MHz-carrieraggregatie en de pieksnelheid van gegevensoverdracht overschrijdt 100Mbps.
2Ondersteunt continue drageraggregatie en niet-continue drageraggregatie, wat flexibeler is.
3Ondersteunt drageraggregatie van verschillende bandbreedten, en kan de bandbreedte van drageraggregatie aanpassende omgevingsinterferentie en de beschikbare spectrumbronnen, waardoor de aanpassing aan verschillende scenario's gemakkelijker wordt.
4. Verzenden op verschillende dragers om gegevensonderbreking te voorkomen nadat een enkele drager is verstoord.
5Ondersteunt frequentiehopping van verschillende dragers om effectiever interferentievrije dragers te vinden.
DeFDM-6802UGVis een ideale oplossing voor industrieën die een betrouwbaar, aanpasbaar en hoogwaardig draadloos transmissiesysteem nodig hebben voor kritieke video- en datacommunicatiewerkzaamheden.
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus |
Als de server is ingesteld als TCP-server, wacht de seriële poort op de computerverbinding.
lWanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
lTCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |

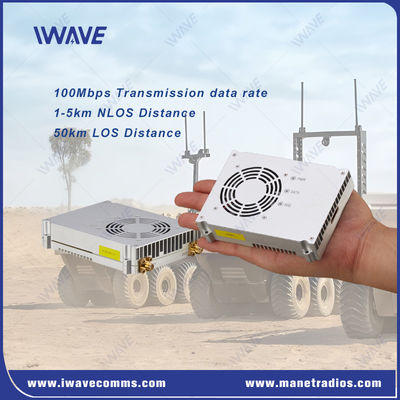

UGV: 5-10KM van grond tot grond ((LOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
86*120*24,2 mm |
600 MHz |
634 MHz tot 674 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port |
|
Vermogen |
1xDC Input |
DC24V-27V |
