| Merknaam: | IWAVE |
| Modelnummer: | FD-6700WG |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

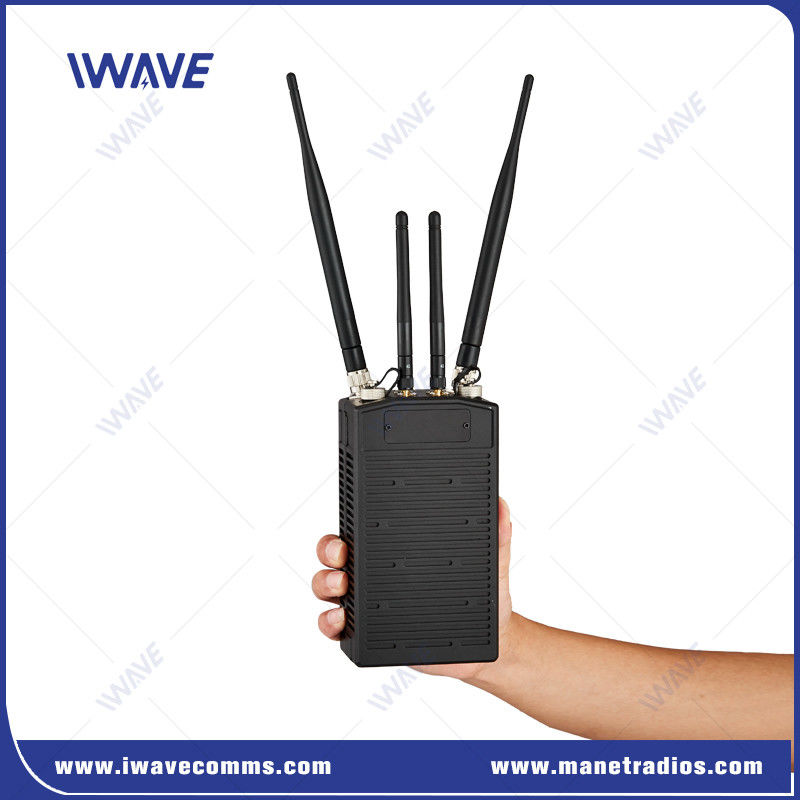

Tactische handheld IP Mesh Smart Radio voor videotransmissie in NLOS
De FD-6700WG Tactische Handheld MIMO MESH radio is een gemakkelijk te dragen, gemakkelijk te gebruiken Mesh Radio met 4G functie.Het is speciaal ontworpen om door personeel te worden gedragen om individuen aan een mesh netwerk te verbinden.De ingebouwde WiFi hotspot maakt het gemakkelijk om elk internet-enabled apparaat aan te sluiten op hetzelfde mesh netwerk.
De FD-6700WG is gebouwd om krachtige, veilige netwerken te creëren overal, die alle kritieke databronnen in realtime verenigt en je toegang geeft tot de meest geavanceerde,het meest schaalbare mobiele ad-hoc netwerk (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Belangrijkste kenmerken
800Mhz/1.4Ghz/2.4Ghz selecteerbaar op software afhankelijk van uw toepassing.
Een sprong afstand tot 17 km Kettingnetwerken kunnen een grotere afstand bereiken ((50KM).

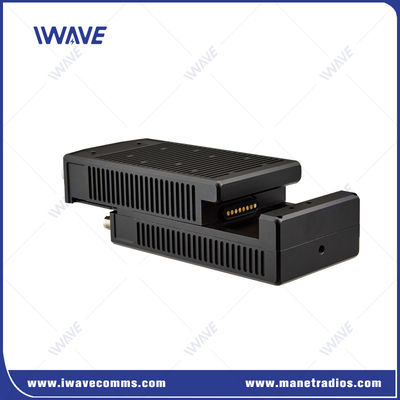

Het is uitgerust met een batterij met een grote capaciteit, met een lange levensduur van de batterij en kan 10 uur continu werken. De capaciteit van de batterij is 5400mAh/55.5Wh
Aanpassen van het zend- en ontvangvermogen aan de kanaalomstandigheden om het stroomverbruik en de netwerkinterferentie te verminderen. Het neemt de automatische frequentiehoppingtechnologie voor anti-interferentie aan om het stroomverbruik van het systeem en de grootte van de module sterk te verminderen.

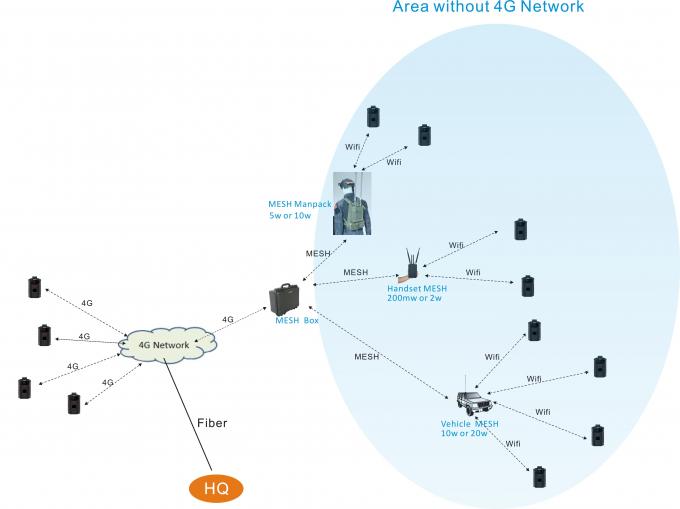

De topologie kan worden overgeschakeld tussen lineaire, sterren- en maastopologieën of meerdere topologieën die naast elkaar bestaan.
FD-6700WG kan soepel werken met IWAVE andere type IP MESH-apparaat zoals high-power voertuig type, airborne type en UGV mount IP MESH Radio die een groot communicatienetwerk vormen. |
|
MESH Network Management Software
IWAVE zelf ontwikkelde MESH netwerkbeheerssoftware is een Windows-gebaseerde software suite.beheer en integratie van IWAE IP MESH-transmissieapparatuur. Met het kunt u real time de topologie, RSRP, SNR, afstand, IP-adres en andere informatie van alle knooppunten te krijgen..Vanuit de software kunt u de instellingen instellen volgens uw vereiste, zoals werkfrequentie, bandbreedte, IP-adres, dynamische topologie, realtime afstand tussen knooppunten, algoritme instelling,omhoog-naar beneden verhouding sub-frame, AT-opdrachten, enz.
Toepassing
Gebaseerd op ons geavanceerde algoritme, biedt de FD-6700WG veilige, zeer betrouwbare connectiviteit voor een reeks veeleisende toepassingen, inclusief real-time videotransmissie voor mobiele bewaking,NLOS-communicatie, en commando en controle van drones en robotica.
Het ondersteunt een verscheidenheid aan toepassingsvormen zoals manpack / voertuig gemonteerd.
Het ondersteunt maximaal 32 knooppunten, werkt met clustermodus en vormt een multifunctioneel, all-weather communicatiesysteem.
Specificatie
| Algemeen | Mechanische | ||
| Draadloos | MESH ((Based on TD-LTE terminal access technology) | Temperatuur | -25 °C tot +75 °C |
| Netwerken | GEMES | Vervaardiging | IP65 |
| Modulatie | QPSK/16QAM/64QAM | Afmetingen | 175*90*60 mm |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | Gewicht | 10,3 kg |
| DATA-RATE | 30 Mbps | Materiaal | Zwart geanodiseerd aluminium |
| Gevoeligheid | -103 dBm/10MHz | Montage | Handheld Patroon |
| Bandbreedte | 1.4MHz/3MHz/5MHz/10MHz/20MHz ((aanpasbaar) | FREQUENCIE (software selecteerbaar) | |
| GROEP | 1km-3km ((LOS) /500m~1km ((NLOS) | 1.4 GHz | 1427.9-1467.9MHz |
| KNODE | 32 | 800 MHz | 806-826 MHz |
| MIMO | Ruimtelijke multiplexing, ruimte-tijd codering, TX/RX Eigen Beamforming | 2.4 GHz | 2401.5-2481,5 MHz |
| Vermogen | 25 dBm±2 | Vermogen | |
| Vertraging van de luchtinterface | ≤ 200 ms | Spanning | DC12V |
| Vertraging van de luchtinterface | ≤ 200 ms | Spanning | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | AANVOLKING van de batterij | 10 uur ((Externe batterij) |
| ANTI-INTERFERENCE | Frequentiehopping binnen de werkfrequentieband | Interfaces | |
| Tijd voor het netwerken | < 1 minuut | RF | 2 x TNC2 x SMS ((4G+WIFI Ant) |
| Tijd van start | < 30 s | ETHERNET | 1xEthernet |
| 4G | 4G full Netcom | Vermogen | DC-INPUT |
| Tijd voor netwerken | <1min ((stabiele koppeling) | ||
| Gevoeligheid | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
Video
|
|
