| Merknaam: | IWAVE |
| Modelnummer: | FD-615VT |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Hoogvermogend ip-net met voertuig gemonteerd voor NLOS-videotransmissie op lange afstand
Inleiding

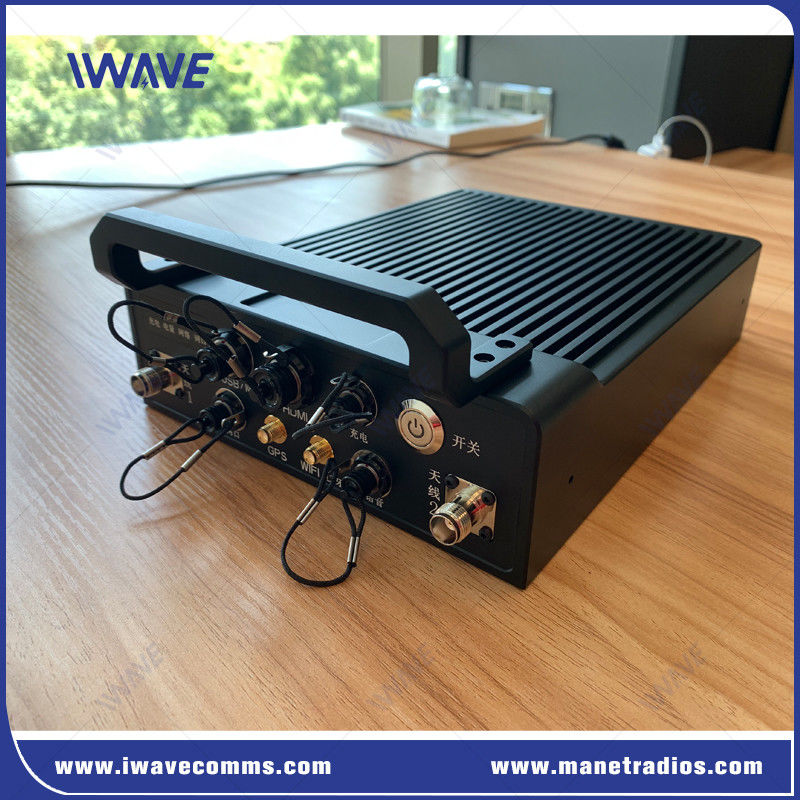

FD-615VT is een geavanceerde MIMO IP MESH-eenheid met hoog vermogen voor snelrijdende voertuigen met NLOS-video- en spraakcommunicatie op lange afstand.Het komt in 10W en 20W versie om een gecodeerde communicatie link te creëren voor voertuigen zwerm buiten de zichtlijn in complexe RF omgevingen.
Schokbestendig, weerbestendig en stofbestendig, ontworpen voor snelle inzet met eenvoudige installatie en eenvoudige bediening.

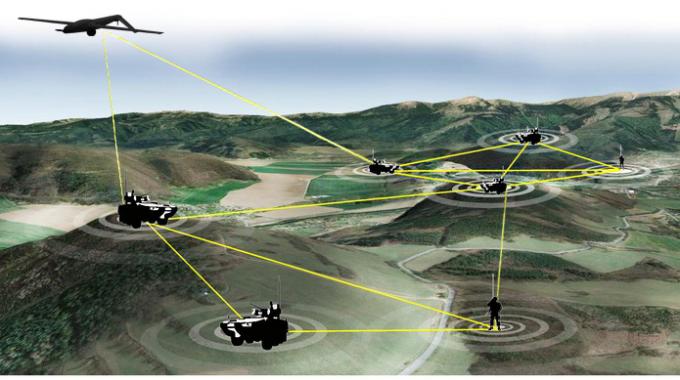

Alle MESH-knooppunten vormen een microgolfnetwerk met dynamische routing- en IP-pakketdoorstuurmogelijkheden voor de IP-gebaseerde gegevens- en videotransmissie van de gebruiker.
Kenmerken
|
● Doorzichtig IP-netwerk maakt verbinding mogelijk met andere IP-gebaseerde netwerksystemen ● Het kan in of buiten een mobiel apparaat worden gemonteerd. ● Tot 30 Mbps doorvoer ● Scalabel voor 8, 16, 32 knooppunten ● 800Mhz, 1,4Ghz, 2,4Ghz frequentieband voor opties ● Flexibel in implementatie, ondersteunt mesh, star, chained of hybride netwerk implementatie. ● AES128/256-encryptie voorkomt dat onbevoegden toegang krijgen tot uw video en gegevensbron. ● Web UI zal real-time weergeven van de topologie van alle knooppunten ● Vloeistof-zelfherstellend gaas geoptimaliseerd voor mobiele toepassingen ● Uitstekend bereik en niet-line-of-sight (NLOS) vermogen ● De FD-615VT kan worden ingezet op een hoog terrein of op een hoog gebouw om te fungeren als aggregatie-knooppunt of als relaispunt. ● Een snel inzetbaar, zelfvormend netwerk maakt het gemakkelijk om knopen toe te voegen of te verwijderen, zodat het netwerk kan worden uitgebreid wanneer dat nodig is. ● Automatische adaptieve modulatie zorgt voor een soepel video- en datatransport in mobiele toepassingen ● Dynamische routing. Elk apparaat kan snel en willekeurig worden verplaatst, het systeem zal automatisch de topologie bijwerken. |
 |
● Frequency-Hopping Spread Spectrum (FHSS)
Wat betreft de frequentiehopping functie, IWAVE team heeft hun eigen algoritme en mechanisme.
Het IWAVE IP MESH-product berekent en evalueert intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bitfoutrate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het frequentie hoppen uit te voeren en Selecteer een optimale frequentie punt uit de lijst.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
● Automatische frequentiepuntcontrole
Na opstarten, zal het proberen om het netwerk te bouwen met de pre-stroed frequentie punten voor de laatste shutdown.Het zal automatisch proberen om andere beschikbare frequenties te gebruiken voor de netwerkinstallatie.
● Automatische stroomregeling
Het zendvermogen van elk knooppunt wordt automatisch aangepast en gecontroleerd op basis van de signaalkwaliteit.
MESH Network Management Software
De door IWAVE zelf ontwikkelde MESH-netwerkbeheerssoftware toont u in realtime de topologie, RSRP, SNR, afstand, IP-adres en andere informatie van alle knooppunten.De software is gebaseerd op WebUi en je kunt altijd en overal inloggen met IE browserVanuit de software kunt u de instellingen per uw vereiste configureren, zoals werkfrequentie, bandbreedte, IP-adres, dynamische topologie, realtime afstand tussen knooppunten, algoritme instelling,omhoog-naar beneden verhouding sub-frame, AT-opdrachten, enz.
Toepassing
De FD-615VT is geschikt voor zowel stedelijke als landelijke inzet als mobiel en vast site-systeem dat wordt ingezet in terrestrische, luchtgebonden en maritieme omgevingen.olie- en gasverwerkingen op afstand, stedelijke back-upcommunicatie-infrastructuur, particuliere microgolfnetwerken enz.
Specificatie
| Algemeen | |||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | ||
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | ||
| DATE RATE | 30 Mbps ((Uplink en Downlink) | ||
| GROEP | 5km-10km ((bijna van grond tot grond) (afhankelijk van de werkelijke omgeving) | ||
| CAPITATIE | 32 knopen | ||
| MIMO | 2x2 MIMO | ||
| Vermogen | 10 watt/20 watt | ||
| LATENCY | Transmissie van één sprong ≤ 30 ms | ||
| Modulatie | QPSK, 16QAM, 64QAM | ||
| Anti-JAM | Automatische frequentiehopping tussen banden | ||
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | ||
| Energieverbruik | 30 Watt | ||
| Kraginvoer | DC28V | ||
| Gevoeligheid | |||
| 2.4 GHz | 20 MHz | -99 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 1.4 GHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 800 MHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| Frequentieband | |||
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806-826 MHz | ||
| Mechanische | |||
| Temperatuur | -20°C~+55°C | ||
| Gewicht | 8 kg | ||
| Afmeting | 30 × 25 × 8 cm | ||
| Materiaal | Geanodiseerd aluminium | ||
| Montage | voor voertuigen | ||
| Stabiliteit | MTBF≥10000 uur | ||

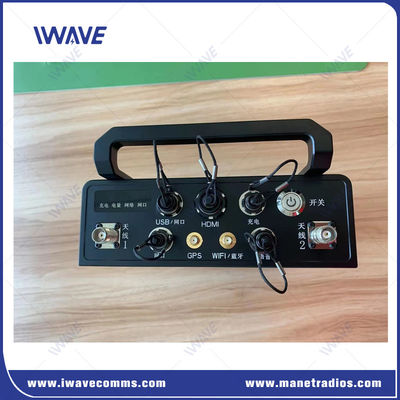

| Interfaces | |||
| RF | 2 x N Type Connector1x SMA voor Wifi | ||
| ETHERNET | 1 x LAN | ||
| PWER-INPUT | 1 x gelijkstroominvoer | ||
| TTL gegevens | 1 x Seriële poort | ||
| Debug | 1 x USB | ||
Video
|
|
