| Merknaam: | IWAVE |
| Modelnummer: | FD-6710T |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 15-20 werkdagen |
| Betalingsvoorwaarden: | T/T |

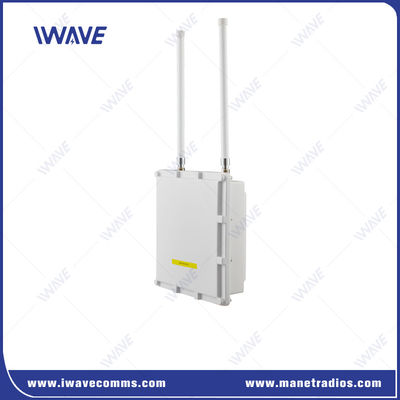

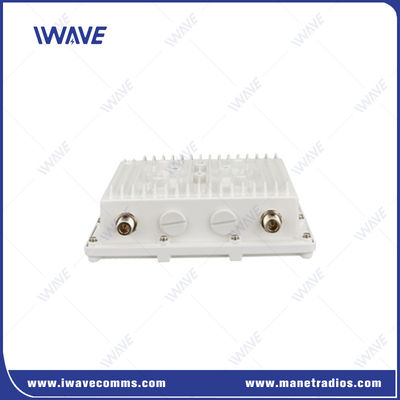

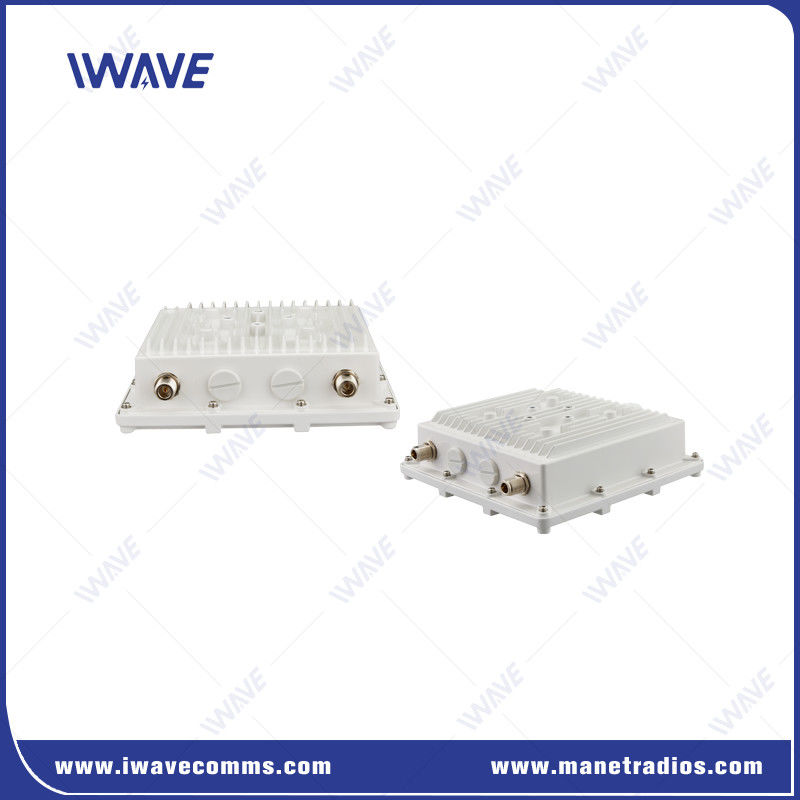

Model: FD-6710T
MIMO breedband IP MESH-link met buitenontwerp voor NLOS-videotransmissie
FD-6710T is een IP66 buiten vaste draadloze IP MESH link voor het bouwen van een no-center, zelfvormende, zelfadapterende en zelfherstellende dynamische routing / automatische relais communicatie mesh netwerk.Het bereikt dynamische routing, multi-hop relay HD video, multi-channel data tussen verschillende knooppunten van hetzelfde netwerk in complexe toepassingen, zoals snelle beweging, dicht bos en niet-line-of-sight omgeving.
Slimme antenne MIMO en zelfvormend pakket draadloos mesh netwerk AD-HOC/MESH, waardoor de FD-6710T realtime HD-video en breedband Ethernet-verbinding met 30 Mbps transmissie snelheid biedt.Het is speciaal voor draadloze communicatie in kritieke privénetwerken..
Kenmerken
▪ Bandbreedte 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
▪ Ondersteunt 800Mhz/1.4Ghz-frequentieopties
▪ Het is niet afhankelijk van het basisstation van een drager.
▪ Automatische frequentiehopping om interferentie te voorkomen
▪ Zelfvormende, zelfherstellende netwerkarchitectuur
▪ lage latentie van eind tot eind 60-80 ms
▪ Ondersteuning van WEBUI voor netwerkbeheer en parameterconfiguratie.
▪ NLOS 10-30 km afstand van grond tot grond
▪ Automatische stroomregeling
▪ Automatische frequentiepuntregeling
▪ Ondersteunt UDP/TCPIP FULL HD-video-overdracht.
● Automatische frequentiepuntcontrole
Na opstarten, zal het proberen om het netwerk te bouwen met de pre-stroed frequentie punten voor de laatste shutdown.Het zal automatisch proberen om andere beschikbare frequenties te gebruiken voor de netwerkinstallatie.
● Automatische stroomregeling
Het zendvermogen van elk knooppunt wordt automatisch aangepast en gecontroleerd op basis van de signaalkwaliteit.
● Frequency-Hopping Spread Spectrum (FHSS)
Wat betreft de frequentiehopping functie, IWAVE team heeft hun eigen algoritme en mechanisme.
Het IWAVE IP MESH-product berekent en evalueert intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bitfoutrate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het frequentie hoppen uit te voeren en Selecteer een optimale frequentie punt uit de lijst.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
MESH Network Management Software
De door IWAVE zelf ontwikkelde MESH-netwerkbeheerssoftware toont u in realtime de topologie, RSRP, SNR, afstand, IP-adres en andere informatie van alle knooppunten.De software is gebaseerd op WebUi en je kunt altijd en overal inloggen met IE browserVanuit de software kunt u de instellingen per uw vereiste configureren, zoals werkfrequentie, bandbreedte, IP-adres, dynamische topologie, realtime afstand tussen knooppunten, algoritme instelling,omhoog-naar beneden verhouding sub-frame, AT-opdrachten, enz.
Toepassing
De FD-6710T is geschikt voor gebruik buiten als mobiel en vast systeem op terrein, in de lucht en op zee.olie- en gasverwerkingen op afstand, stedelijke back-upcommunicatie-infrastructuur, particuliere microgolfnetwerken enz.
Specificatie
|
Algemeen |
|||
| Technologie | GEMES | Montage | Polsmontage |
| Versleuteling | ZUC/SNOW3G/AES (128/256) Facultatieflaag-2 | ||
|
Mechanische |
|||
| Tijd voor het netwerken | ≤ 5 s | Temperatuur | -20 °C tot +55 °C |
| DATE RATE | 30 Mbps (uplink en downlink) | Waterdicht | IP66 |
| Afmetingen | 216*216*70 mm | ||
| Gevoeligheid | 10 MHz/-103 dBm | Gewicht | 10,3 kg |
| GROEP | NLSO 10km-30km (grond tot grond) ((Afhankelijk van de werkelijke omgeving) | Materiaal | Aluminiumlegering |
| KNODE | 16 knopen | Montage | met een gewicht van niet meer dan 50 kg |
| MIMO | 2*2 MIMO |
Vermogen |
|
| Vermogen | 10 watt | Spanning | DC24V POE |
| Modulatie | QPSK, 16QAM, 64QAM | Energieverbruik | 30 watt |
| Anti-JAM | Automatische frequentiehopping |
Interfaces |
|
| LATENCY | Eind tot eind: 60 ms-80 ms | RF | 2 x N-type |
|
FREQUENtie |
ETHERNET | 1xRJ45 | |
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806-826 MHz | ||
|
Gevoeligheid |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Interfaces | |||
| RF | 2 x N-type antennepoort | ||
| PWER-INPUT | 1 x Ethernet-poort ((POE 24V) | ||
| andere | 4*Montage gaten | ||
Video
|
|
