| Merknaam: | IWAVE |
| Modelnummer: | FPM-8416S |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

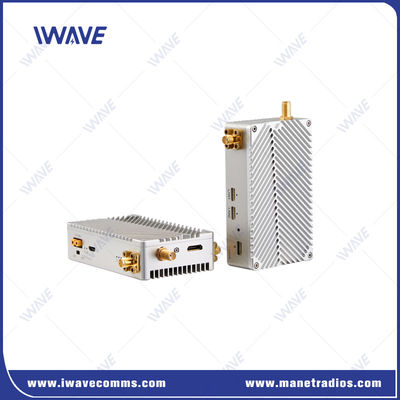

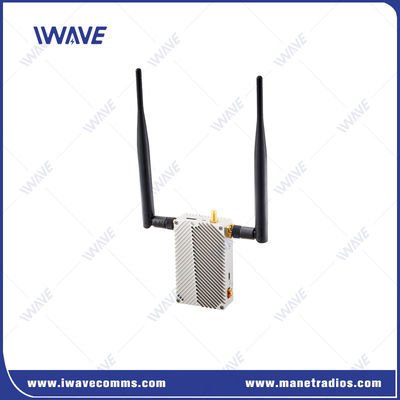

16 km SDI HDMI Full HD Digitaal beeldtransmissie systeem met Mavlink Telemetrie
Beschrijving
FPM-8416S Digital Image Transmission System is een 14-16km full HD UAV video link basis op COFDM-technologie.Het zendt 1080P 30fps videostream op 80ms lage latentie en 720P 60fps videostream op 50ms latentieOm de overvolle 2,4 GHz te vermijden, gebruikt FPM-8416S de UHF 800Mhz en 1.4Ghz.
Naast de videostream kan de FPM-8416S drone videolink ook de vluchtcontroledata tot 16 km samen met de videostream verzenden.Het werkt goed met Pixhawk Mission Planner en QGround.
De mini-grootte en betere warmteafvoerprestaties zijn speciaal ontworpen voor UAV, drone of andere onbemande systemen.
Belangrijkste kenmerken
● HDMI- en SDI-invoer en -uitvoer ● 1*100Mbps Ethernet-poort voor TCPIP/UDP-gegevensoverdracht ● Afstandsbediening |  |
FPM-8416S Uav Video Link heeft twee bi-directionele seriële poorten voor verbinding met Pixhawk.Dus je kunt FPM-8416S gebruiken om tegelijkertijd video van de drone te krijgen en de drone te besturen via Mission Planner en QGround op de grond..
● 800Mhz en 1,4G-band
Twee frequentieopties 800MHz en 1.4GHz zodat je de 2,4Ghz signaalcongestie kunt vermijden.
● Coded Orthogonal Frequency-Division Multiplexing (COFDM)
Effectief elimineren van multi-pad interferentie onder lange afstand transmissie en mogelijk maken FPM-8416S drone video transmissie link heeft een sterke stabiliteit voor lange afstand.
● FHSS voor anti-interferentie
Wat betreft de frequentiehopping functie, IWAVE team heeft hun eigen algoritme en mechanisme.
Tijdens het werk FPM-8416S UAV digitale videozender intern berekenen en evalueren van de huidige link op basis van factoren zoals ontvangen signaalsterkte RSRP, signaal-ruis ratio SNR,en bit error rate SERAls aan de beoordelingsvoorwaarde is voldaan, zal het een frequentiehopping uitvoeren en een optimaal frequentiepunt uit de lijst selecteren.
● Versleutelde verzending
FPM-8416S UAV video link gebruikt AES128 voor de video encryptie om te voorkomen dat iemand uw video stroom onderschept zonder toestemming.
Verschillende havens
FPM-8416S digitale drone video link is uitgerust met HDMI-poort, SDI-poort,twee LAN-poorten en één bi-directionele seriepoort waarmee gebruikers tegelijkertijd een full hd-videostream kunnen krijgen en de vlucht met pixhawk kunnen besturen.
Toepassing
Draadloze drone videotransmitters is de eye drone piloot voor kritieke toepassingen zoals inlichtingen, surveillance en verkenning nodig om live HD video te verzenden om een snelle reactie te maken.En daarnaast..., COFDM videotransmitter voor UAV spelen ook een belangrijke rol in de procesindustrie en mijnbouw, drone levering, infrastructuur inspecties en eerste respondenten om snellere, efficiëntere beslissingen mogelijk te maken.
Specificatie
| 800 MHz | 806 tot 826 MHz | |
| 1.4 GHz | 1428~1448 MHz | |
| Bandbreedte | 8MHz | |
| RF-vermogen | 0.6 watt | |
| Transmissiebereik | 800 MHz: 16 km1400 MHz: 14 km | |
| Antenne | 800 MHz | TX: Omni Antenna/25cm Lengte/ 2dbi RX: Omni Antenne/60cm Lengte/6dbi |
| 1.4 GHz | TX: Omni Antenna / 35cm Lengte / 3.5dbi RX: Omni Antenne/60cm Lengte/5dbi | |
| Overdrachtssnelheid | 3 Mbps (HDMI- of SDI-videostream, Ethernet-signaal en seriële gegevensdeling) | |
| Baud-tarief | 115200bps ((Verstelbaar) | |
| Gevoeligheid | -106@4Mhz | |
| Algorithme voor draadloze fouttolerantie | Draadloze basisband FEC voorwaarts foutcorrectie/video codec super foutcorrectie | |
| End-to-end latency | Latentie voor codering + transmissie + decodering720P/60 <50 ms1080P/60 <80 ms | |
| Link Rebuild Tijd | < 1 s | |
| Modulatie | Uplink QPSK/Downlink QPSK | |
| Videocompressie | H.264 | |
| Kleurenruimte voor video | 4:2:0 (optie 4:2Voor het eerst: | |
| Versleuteling | AES128 | |
| Starttijd | 15s | |
| Kracht | DC12V (718V) | |
| Interface | Interfaces op Tx en Rx zijn hetzelfde ●Video-invoer/uitvoer: Mini HDMI×1 ●Video-invoer/uitvoer: SDI ((SMA) × 1 ● Power Input Interface × 1 ●Antenne-interface: SMA×2 ●Seriële × 1: (spanning: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100 Mbps x 3 | |
| Indicatoren | ● Kracht ● Draadloze verbinding ●Installatie-indicator | |
| Energieverbruik | Tx: 9W ((Max)) Rx: 6W | |
| Temperatuur | ● Werken: -40 ~ + 85°C ● Berging: -55 ~ +100°C | |
| Afmeting | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Gewicht | Tx/Rx: 130 g | |
| Metalen behuizing | CNC-technologie/double aluminium shell | |
| Dubbele aluminiumlegeringsschelp | ||
| met een vermogen van niet meer dan 50 kW | ||
- Ik weet het niet.
|
|
