| Merknaam: | IWAVE |
| Modelnummer: | FDM-615PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

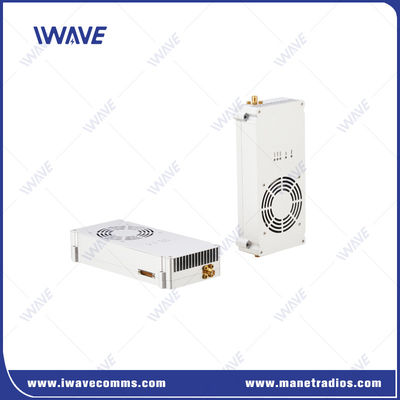

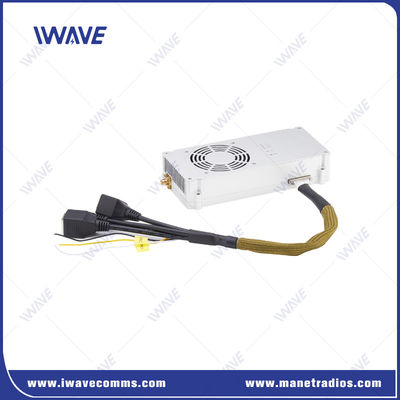

150 km lange afstand drone video zender voor HD video en full duplex data
Beschrijving
Frequency hopping spread spectrum (FHSS) is de beste keuze voor immuniteit tegen lawaai en interferentie.
FDM-615PTM gebruikt FHSS om uw video en gegevens betrouwbaar over zeer lange afstanden te leveren.
Het is de kleinste vormfactor met een zendvermogen van 10 watt en biedt robuuste full duplex Ethernet/Serial-communicatie over zeer lange afstanden.
Met API-document, IWAVE sterke R & D-ondersteuning, OEM's kunnen secundaire ontwikkelen of integreren deze eenheid snel en efficiënt in uw autonome onbemande platform.
Nieuwe Dynamische Frequentie Selectie, Automatische Power Control, Sterk NLOS vermogen, Frequency Hopping & Ultra Wide L-band Range 1420-1530Mhz Frequentie levert robuuste interferentie en antijam immuniteit!

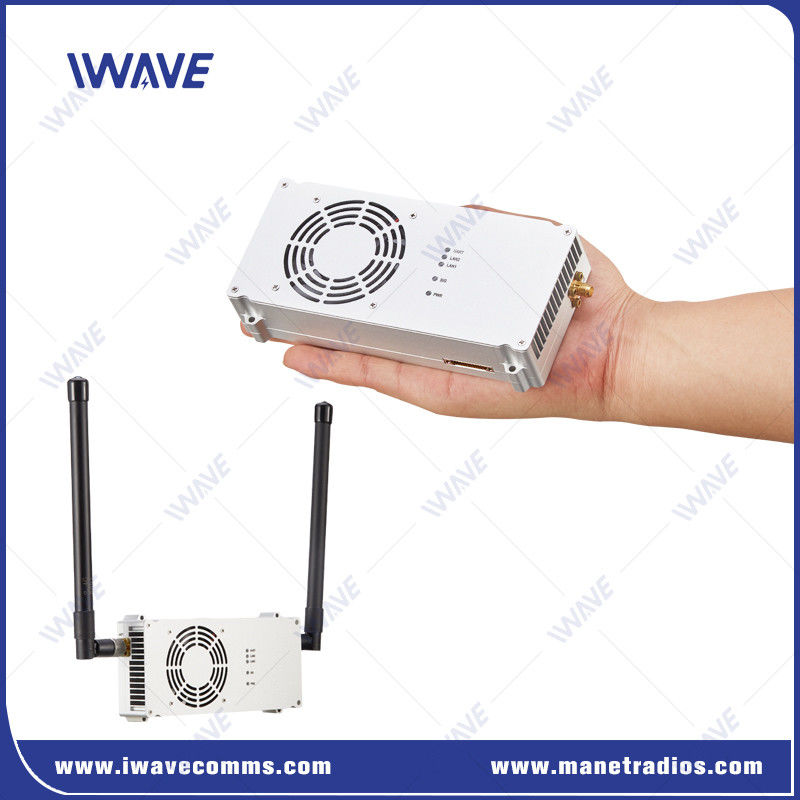

190 g gewicht en kleine afmetingen maken de FDM-615PTM een ideale kandidaat voor hoogwaardige draadloze video- en telemetriecommunicatie op micro onbemande platforms.
Belangrijkste kenmerken
|
 |
Robuuste communicatie op lange afstand
Tot 150 km helder en stabiel radiosignaal met 2dbi glasvezel-antenne.
HD-videotransmissie
Wanneer de afstand 150 km is, is de realtime data snelheid ongeveer 8-12 Mbps. Het stelt u in staat om een full hd 1080P60 video streaming op de grond te krijgen.
Korte latentie
Gebruik FDM-615PTM video om te vliegen, de camera te richten of de gimbal te bedienen.
UHF, L-band en S-band
FDM-615PTM biedt meerdere frequentiemogelijkheden om te voldoen aan verschillende RF-omgevingen. 800MHz, 1.4Ghz en 2.4Ghz.Automatic Frequency Hopping Spread Sprectrum (FHSS) kiest het beste beschikbare kanaal dat moet worden gebruikt., en zal naadloos overstappen naar een alternatief kanaal als dat nodig is.
Versleutelde transmissie
FDM-615PTM maakt gebruik van AES128 voor de videocodering om te voorkomen dat uw video-feed onbevoegd wordt geopend en onderschept.
Plug en play
FDM-615PTM biedt 150 km lucht-aarde full HD video downlink met tweerichtings gegevensoverdracht voor VTOL/vaste vleugel drone/helikopter.Het is ontworpen om op te zetten en te krijgen werk zonder ingewikkelde bindende procedures
Toepassing
FDM-615P is speciaal ontworpen voor snel bewegende grote vaste vleugel drone en UAV voor lange afstand communicatie.Noodcommunicatie en maritiem vervoer.
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Bereik | 100 km-150 km ((Lucht naar grond) | |
| Capaciteit | 32 knooppunten | |
| NLOS-bereik | 5 tot 10 km van grond tot grond | |
| RF-vermogen | 10 Watt | |
| Latentie | Eind-tot-eind: 60 ms-80 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-verstoring | Automatische frequentiehopping | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Vermogen | ||
| Stroominvoer | DC 24V ± 10% | |
| Energieverbruik | 30 watt | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | l Hoogere prioriteit dan de netwerkpoort. Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden | |
| Opmerking:l De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden.ontvangst en controle, moet u het formaat zelf te definiëren | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Kracht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
