| Merknaam: | IWAVE |
| Modelnummer: | FD-7800 |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T |

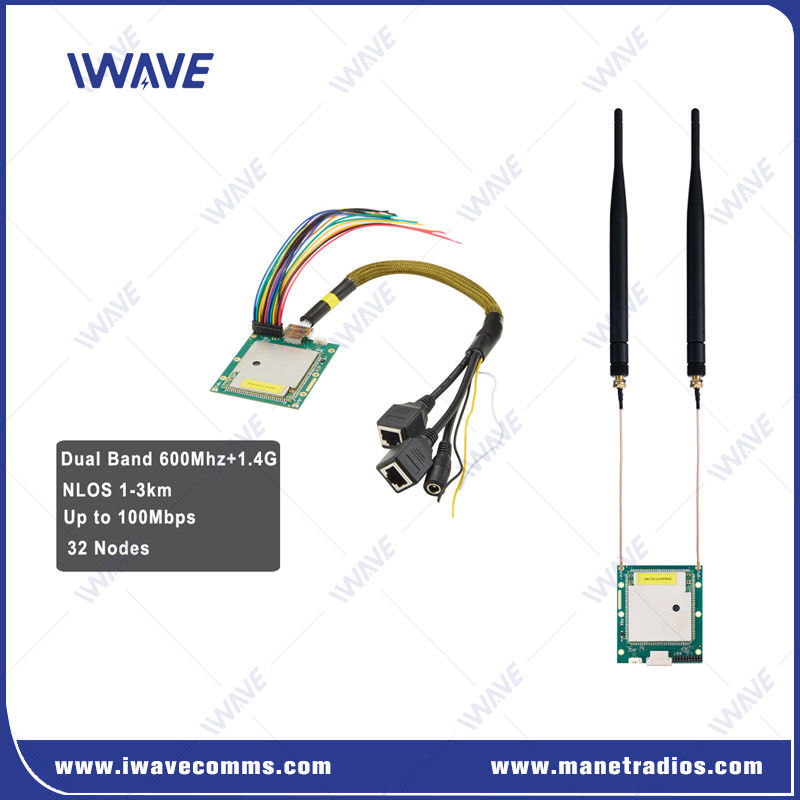

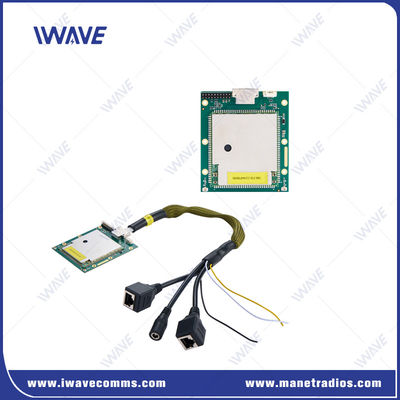

MIMO MESH-module voor UAV-video- en telemetriegegevens van 10 km
Beschrijving
Wanneer uw onbemande grondvoertuigen taken uitvoeren in de NLO-omgeving zoals steden, tunnels, dichte bossen en bergen,FD-7800 kleine IP MESH OEM module creëert een zelfherstellend en dynamisch mesh netwerk om uw gegevens sneller en langer te laten verplaatsen door gebruik te maken van de 2x2 MIMO-technologie.
De FD-7800 is een ultra-lichte, ultra-compacte software gedefinieerde IP mesh radio voor UGV en UAV lange afstand NLOS surveillance en video uitzending.2*2 MIMO IP MESH OEM-module creëert een 32-nodes zelfherstellend maasnetwerk.
De FD-7800 is een software-defined radio die ideaal is voor een reeks bemande, onbemande, commerciële en tactische toepassingen.
Kenmerken
Het neemt de automatische frequentiehoppingtechnologie voor anti-interferentie aan om het stroomverbruik van het systeem en de grootte van de module sterk te verminderen.
Het miniatuur, lichtgewicht en robuuste ontwerp maakt de FD-7800 een ideale kandidaat voor groottegevoelige toepassingen.de langeafstandsmogelijkheden van de FD-7800 zorgen voor hoogwaardige draadloze video- en telemetriecommunicatie.
Ondersteunt 600 ((566-678Mhz) en 1.4Ghz ((1420-1530Mhz) die door software kunnen worden ingesteld.
Ondersteunt tot 32 nodes van dynamische netwerken, en de maximale afstand van een enkele hop is 5 km.
In een ideale situatie (naburige knooppunt SNR ≥ 15), kan de terminal transmissie snelheid 6Mbps bereiken.
Gemiddeld standby-vermogen (aangekoppelde staat, geen gegevensoverdracht) < 2 W, typisch werkvermogen < 10 W (gegevensoverdracht met hoge bandbreedte).
Toepassing
Draadloze Ethernet-uitbreiding
UGV-vlootcommunicatie en -beheer.
Mobiele teamcommunicatie
UAV swarm draadloze communicatie
Draadloze telemetrie
Draadloze video
Beheersystemen
Specificatie
| Draadloos | |
| Technologie | Draadloos op basis van TD-LTE-technologie-standaard |
| Versleuteling | ZUC/SNOW3G/AES(128) Facultatief laag-2 |
| Gegevenspercentage | Maximaal 120 Mbps ((Uplink en Downlink) |
| Communicatiebereik | Lucht naar grond 10 km NLOS Ground to ground 1-3 km |
| Knooppunt | 32 knoop |
| MIMO | 2x2 MIMO |
| RF-vermogen | 23dBm±2 (2w, 5w of 10w op verzoek) |
| Latentie | Eind tot eind≤5 ms-15 ms |
| Modulatie | Adaptieve QPSK, 16QAM, 64QAM |
| Anti-jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Energieverbruik | 5 watt |
| Stroominvoer | DC5-32V |
| Afmeting | 72*60*10 mm |
| Gewicht | 33 g |
| Reeksgegevens | RS232/TTL |
| Communicatie | Full duplex communicatie |
| Op en neer verhouding | 2D3U/3D2U/4D1U/1D4U |
| Automatische reconstructie | Automatische herstelling na linkfalen/herimplanning van het netwerk na een linkfalen |
| Dualbandfrequentie | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Interface | |
| RF | 2 x SMA |
| LAN-poort | 2x Ethernet-poort |
| Commuart | 1xCOMUART TTL-niveau 3.3V, 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteitscontrole Baud Rate: 115200bps ((Standaard) (57600, 38400, 19200, 9600 kan worden geconfigureerd) |
| Stroominvoer | 1xDC-INPUT: DC5-32V |
| Gevoeligheid | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Milieu | |
| Werktemperatuur | -40°C~+80°C |
Video
|
|
