| Merknaam: | IWAVE |
| Modelnummer: | FD-6100 |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 3-5 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
OEM draadloze IP Mesh-module voor HD-videotransmissie voor UAV en UGV
Inleiding
De FD-6100 biedt een zeer geïntegreerde MESH zelforganiserende netwerkgegevensoverdracht en is voorzien van automatische netwerken, automatische routing, automatische frequentiemodulatie,automatische genezingHet gebruik van een micro-chip is een van de belangrijkste kenmerken van de micro-chip.bestuurderloze en videobewaking.
Gebaseerd op een volwassen SOC-chipset en TD-LTE-draadloze communicatiestandaard, ondersteunt FD-6100 MESH Ad-Hoc-netwerk en is het niet afhankelijk van het openbare netwerk.Het gebruikt OFDM- en MIMO-technologieën om meerdere bandbreedten te ondersteunen:3MHz/5MHz/10MHz/20MHz. Het platte systeemarchitectuurontwerp kan de systeemvertraging effectief verminderen, de systeemtransmissiecapaciteit verbeteren om een lange transmissieafstand te bereiken,grote gegevensdoorvoer en sterke anti-interferentie mogelijkheid.
Toepassing
|
|
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km ((Lucht naar grond) 500m-3km ((NLOS Van grond naar grond) | |
| CAPITATIE | 16 knopen | |
| Vermogen | 23dBm±2 (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC12V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Hoger prioriteit dan de netwerkpoort Wanneer het signaal wordt verzonden wordt gecorrigeerd, worden de controlegegevens met voorrang doorgegeven. |
|
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elk knooppunt van de FD-6100 seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u zelf het formaat definiëren. |
||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |

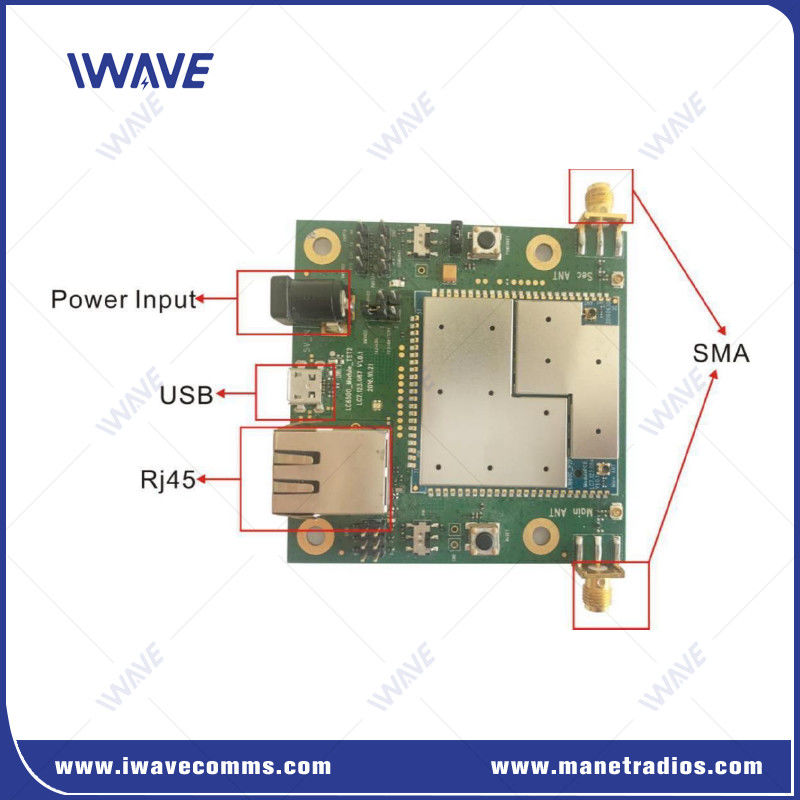

| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |

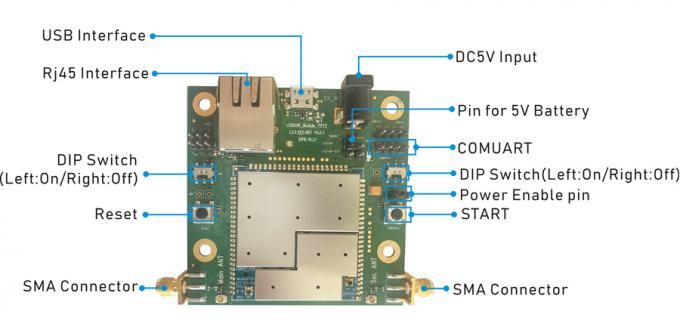

Interface
Video
|
|
