| Merknaam: | IWAVE |
| Modelnummer: | FD-610X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |
Beveiligde draadloze militaire Sdr-radio UAV/drone data-links voor BVLOS-communicatie
Inleiding

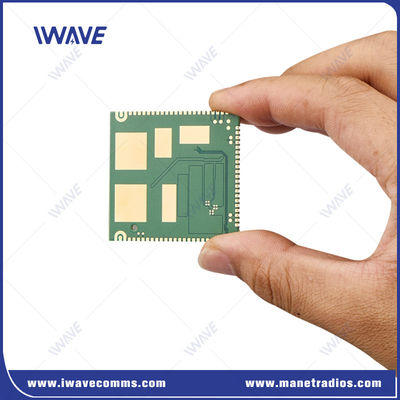

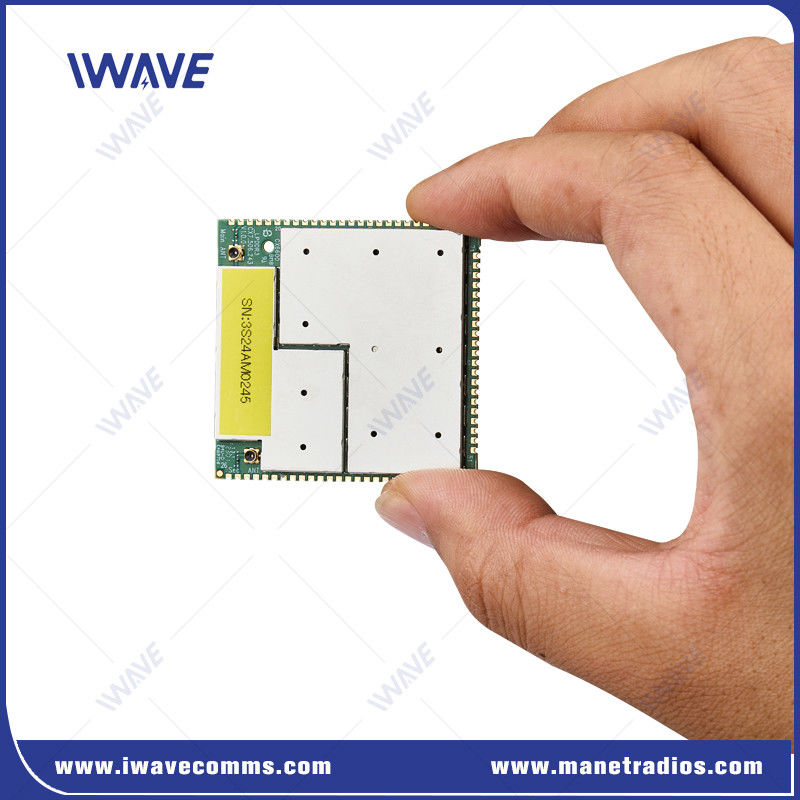

De FD-610X is een compacte, lichte tri-band draadloze Software Defined Radios die is ontworpen voor integratie in kleine en middelgrote UAV's.
met radiofrequente connectoren voor externe antennes en Ethernet- en seriële interfaces,de ultralage radioreceiver met geavanceerde elektronische straalvorming biedt end-to-end IP-connectiviteit voor efficiënte integratieHet apparaat biedt AES-128-hardwareversleuteling.
De FD-610X is verkrijgbaar in handige vormfactoren ∙ een OEM-module voor eenvoudige integratie in elk platform en een zelfstandige verbindingsoplossing.
Radio's bieden veerkrachtige connectiviteit voor drones en robotplatforms die aanzienlijke omgevings- of situationeel-RF-interferentie ondervinden.
Voordelen van militaire SDR-radio's
Frequentieflexibiliteit: FD-610X SDR-radio's ondersteunen 800Mhz, 1,4Ghz en 2,4 GHz; in totaal 120 MHz spectrum, met FHSS om interferentie te voorkomen.
Geavanceerde interferentievermijding/storingbestrijding: OFDM- en MIMO-technologie en adaptieve modulatie voor optimale prestaties in lawaaierige en ongunstige omgevingen
Optionaliteit van het kanaal: keuze mogelijkheid 1.4, 3, 5, 10 of 20MHz kanaal BW om aan prestatievereisten te voldoen; kleinere kanalen bieden een lagere doorvoer, maar een langer bereik
Langeafstand: veldgetoond tot 10 km
Laag vertraging: het Ultra-Reliable Low Latency Channel (URLLC) scheidt videodata van C&C-signaal, waardoor een lage vertraging, een ononderbroken videostroom en een naadloze robotwerking mogelijk zijn
Vaste roaming: botsingsafwijking voor snel bewegende grondrobotische apparaten, zoals AMR's of viervoeters
Toepassing
|
 |
Specificatie
|
Transmissie |
Beeldopname-apparaat voor de data-opname en -codering van de hoofdbesturingsmodule |
Camera |
|
De hoofdbesturingsmodule stuurt de gecodeerde gegevens naar FD-610X via de USB- of HSIC-interface |
Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
|
De FD-610X stuurt de gecodeerde beeldgegevens naar de ontvanger via de luchtinterface. |
||
| Ontvangen | De FD-610X-ontvanger ontvangt de gecodeerde beeldgegevens en zendt deze vervolgens transparant door naar de hoofdbesturingsmodule. | |
| FD-610X stuurt gegevens naar de hoofdbesturingsmodule via USB- of HSIC-interface. | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
|
Na ontvangst van de gegevens door de hoofdbesturingsmodule wordt de afbeelding gedecodeerd en weergegeven. |
||
| PCB-grootte | 43.40*45.00*3.00 mm | |
| RF | Frequentie | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800 MHz: 806-826 MHz |
||
|
RF-vermogen |
25 dBm | |
|
Gevoeligheid (Toegang) |
2.4Ghz ((24415 kanaal) 20Mhz:-99 dBm 10Mhz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Toegang |
|
1.4Ghz ((14379 kanaal) 10MHz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Toegang |
|
|
800 MHz ((8160 kanaal) 10MHz:-103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Toegang |
|
Interface |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 hoge snelheid |
|
|
VS |
USB 2.0 hoge snelheid |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenne |
2 |
|
|
