| Merknaam: | IWAVE |
| Modelnummer: | FDM-660X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

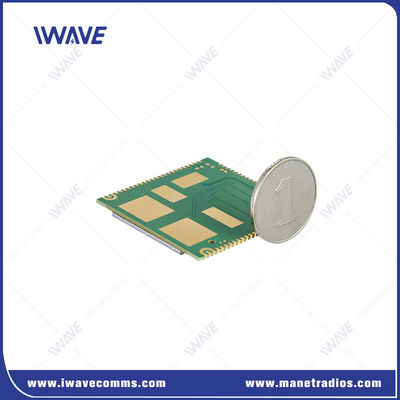

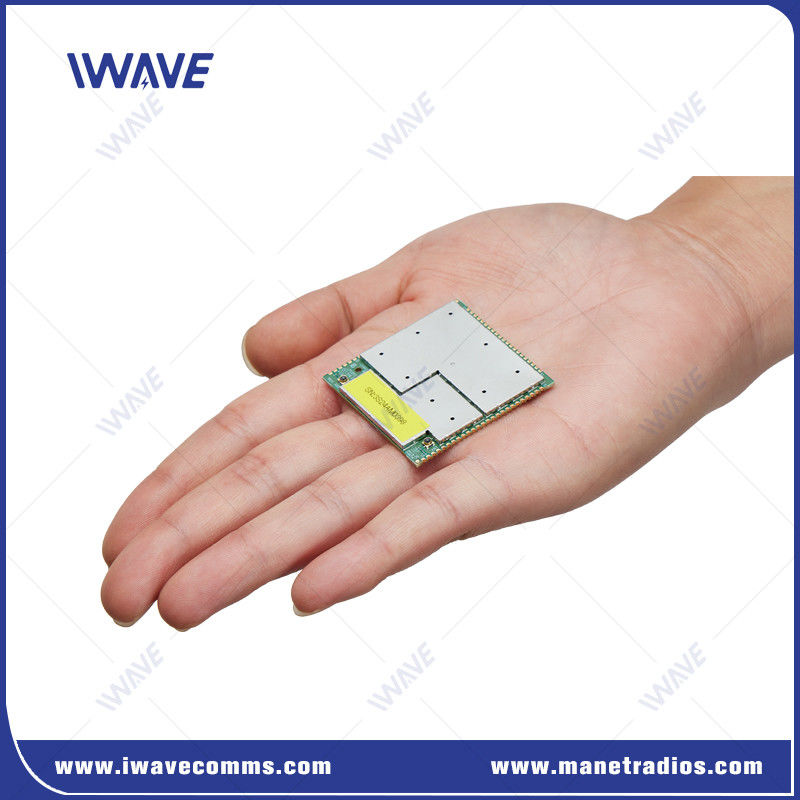

Langafstandsdraadloze videozender-ontvangermodule
Inleiding
FDM-660X is een draadloze PtMP videotransmitter module werkt op UHF band, L band en S band. Het ondersteunt gegevenssnelheid tot 30Mbps,is een lichtgewicht draadloos IP-knooppunt dat geschikt is voor videotransmissie ter plaatse en kan worden gebruikt in UAV-toepassingen en noodcommunicatie op het gebied van brandbeveiliging, redding, bewaking, politie, enz.
FDM-660X is geïmplementeerd op basis van een software-defined radioarchitectuur en heeft een zelf ontwikkelde golfvorm.efficiënte kanaalcodecs en starnetwerprotocollen en andere technologieën om complexe kanaalomgevingen te bestrijdenHet realiseert breedbanddienstoverdracht tussen mobiele punten en vaste punten zoals individuele soldaten, voertuigen en drones in complexe scenario's, met kleine grootte en laag stroomverbruik.
Voordelen vanVideo-zender(FDM-660X)
|
|
 |
Specificatie vanVideo-zender
| Transmissie | Beeldopname-apparaat voor de data-opname en -codering van de hoofdbesturingsmodule | Camera |
| De hoofdbesturingsmodule stuurt de gecodeerde gegevens naar FD-610X via de USB- of HSIC-interface | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| De FD-610X stuurt de gecodeerde beeldgegevens naar de ontvanger via de luchtinterface. | ||
| Ontvangen | De FD-610X-ontvanger ontvangt de gecodeerde beeldgegevens en zendt deze vervolgens transparant door naar de hoofdbesturingsmodule. | |
| FD-610X stuurt gegevens naar de hoofdbesturingsmodule via USB- of HSIC-interface. | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| Na ontvangst van de gegevens door de hoofdbesturingsmodule wordt de afbeelding gedecodeerd en weergegeven. | ||
| PCB-grootte | 43.40*45.00*3.00 mm | |
| RF | Frequentie | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| RF-vermogen | 25 dBm | |
| Gevoeligheid (Toegang) |
2.4Ghz ((24415 kanaal) 20Mhz:-99 dBm 10Mhz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Toegang |
| 1.4Ghz ((14379 kanaal) 10MHz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Toegang | |
| 800 MHz ((8160 kanaal) 10MHz:-103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Toegang | |
| Interface | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 hoge snelheid | |
| VS | USB 2.0 hoge snelheid | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Veelgestelde vragen
1Kunnen we de temperatuur van de module controleren met behulp van de web-interface?
Er was geen functie om de temperatuur van de module te vragen.
2Ondersteunt dit model IP mesh?
Dit model ondersteunt punt tot meervoudig punt. Een master-knooppunt kan 32 slavenknooppunten ondersteunen. Er zijn drie versies: 20km, 50km en 150km, afhankelijk van de verschillende bouw van de vermogenversterker.
|
|
