| Merknaam: | IWAVE |
| Modelnummer: | FD-780X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

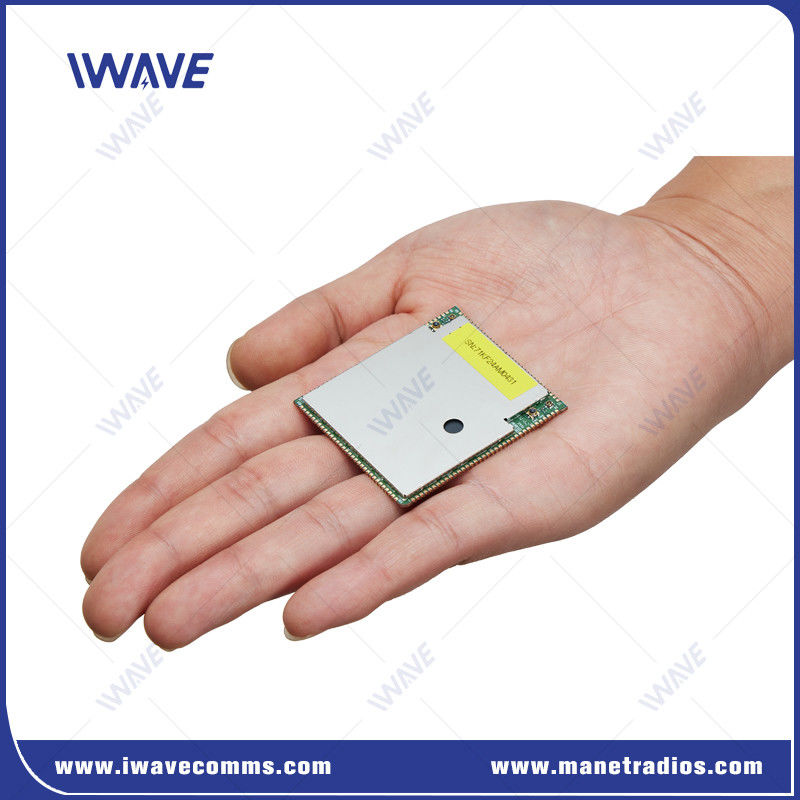

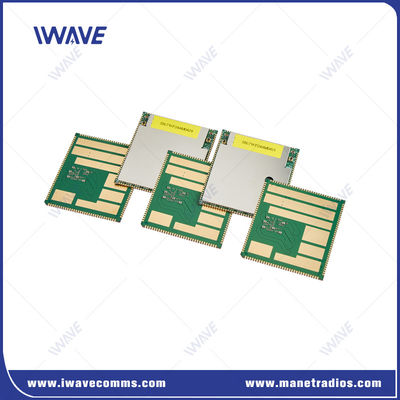

1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module voor UAV Swarm
Inleiding
De FD-780X is een SDR Mesh langeafstands data link die gebruik maakt van een FPGA oplossing.automatisch kiezen van de optimale frequentie bij elektromagnetische interferentieDit maakt breedbandnetwerk zelforganisatie en transmissie in complexe scenario's mogelijk.zoals op bewegende UAV's of USV'sHet wordt voornamelijk gebruikt voor multimedia-interconnectie tussen drones en basisstations, en dient ook als een Mesh-relay-knooppunt.Gebruikers kunnen het met hun eigen systeem ontwikkelen en IWAVE zal voetafdrukken tekenen bieden.,pinout en referentie schematisch documentvoetafdruk voor uw ontwikkeling.
Voordelen vandataverbinding op lange afstand
|
|
|
Toepassing
 |
|
|
Specificatie vanDraadloze videotransmitter
|
Functie-items |
Beschrijving |
Detail |
|
PCB's |
eenzijdig interfacebord |
Tolerantiebereik: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
RF-band 1 |
1420-1530 MHz |
|
RF-band 2 |
566-678 MHz |
|
|
Vermogen |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Gevoeligheid (1 Mbps) |
1.4G ((14700 kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kracht |
VSYS |
3.7V~4.35V,suggereert 4,0 V (invoer) |
|
D1V8A |
1.8V-uitgang |
|
|
A2V85A |
2.85V-uitgang |
|
|
VCC_D3V3 |
3.3V-uitgang |
|
|
5V_FEM |
RF-PA-chip stroomtoevoer ((Input) |
|
|
Netwerk |
Netwerkmodus |
Centrale Ad Hoc Network |
|
Capaciteit |
Maximaal 32 noden |
|
|
Hops |
Ondersteuning van multi-hop routing topologie, tot 31 hop |
|
|
Communicatie |
Ondersteunt unicast, multicast en broadcast transmissie modi. Alle knooppunten kunnen deze drie modi gebruiken voor communicatie |
|
|
Gegevenspercentage |
Alle knooppunten communiceren en delen de werkbandbreedte, en de maximale snelheid is 100Mbps |
|
|
Tijdsynchronisatie |
onafhankelijk van externe klok, zelfsynchroon |
|
|
Stroomregeling |
Alle knooppunten passen adaptief het transmissiekrachtniveau aan |
|
|
Subnet Fusion |
Ondersteuning voor het splitsen van één netwerk in meerdere netwerken |
|
|
Bewegingssnelheid |
Maximale steun 300 km/h |
|
|
Herzending |
HARQ Herzending |
|
|
Anti-jam |
Ondersteunt dynamische frequentiehopping binnen en over frequentiebanden |
OEM/ODM dienst:
Als u uw eigen merk LOGO op de goederen zoals kabel, pakketzak, label of waar dan ook wilt weergeven. Het is geen probleem. Onze OEM en ODM service is altijd klaar om het te doen.
Verpakking:
Volgens Stardard Export Packing.
Kartonnen doos, houten doos, houten pallet.
Verzending:
- Internationale express zoals UPS, TNT, DHL, etc.
- Internationale vluchten: CA, AA, EA, enz.
- Over zee.
|
|
