| Merknaam: | IWAVE |
| Modelnummer: | FDM-680X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |
Anti-jamming 300 km / h snelheid FHSS frequentie hoppend UAV data link
Inleiding

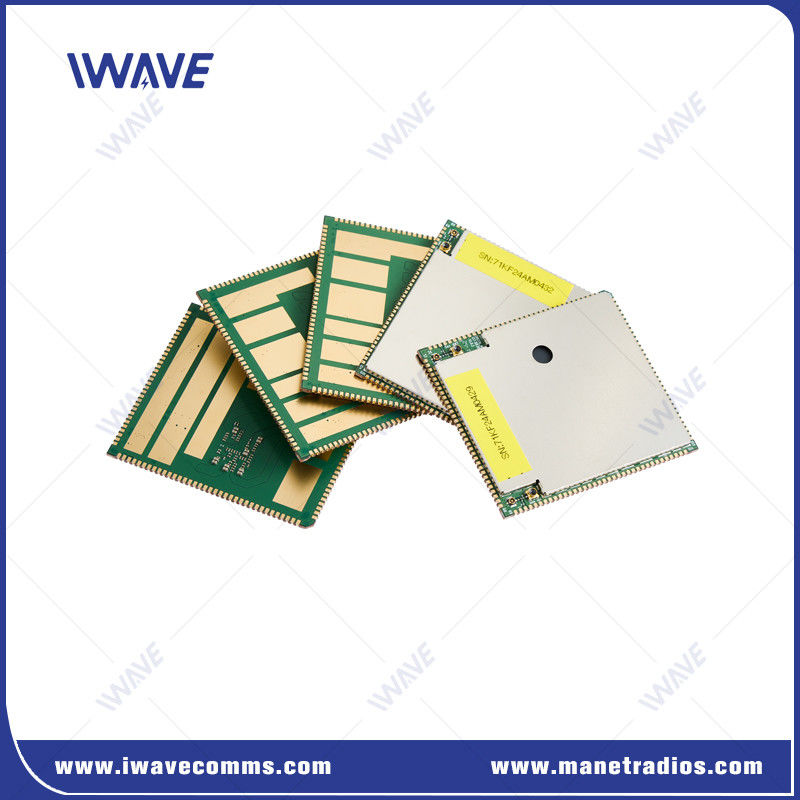

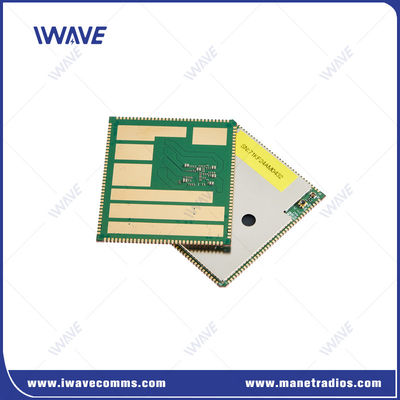

FDM-680X is een IP MESH SDR ((SoftwareDefined Radio)UAV data linkwerkt op 1,4 GHz-band en 600 MHz-bandHet beschikt over 63-hop en 64 knooppunten netwerk capaciteit, 200MW (2x2 MIMO) uitgangsvermogen, tot 100Mbps data snelheid en AES encryptie,is zeer geschikt voor videoopname ter plaatse en kan op grote schaal worden gebruikt in UAV/UGV/USV-toepassingen en noodcommunicatie op het gebied van brandbeveiliging, redding, surveillance en politie.
Gebruikers kunnen het ontwikkelen en integreren in hun eigen systeem met volledige ondersteuning van het IWAVE-team.
IWAVE is een wereldwijd technologiebedrijf dat de manier waarop we communiceren transformeert door middel van oplossingen die gebruikers op elke mogelijke manier verbinden.Onze innovatieve communicatieoplossingen maken het mogelijk, de uitwisseling en communicatie van draadloze gegevens, spraak- en videotransmissie met een hoge bandbreedte tussen en tussen onbemande luchtvaartuigen (UAV's),Onbemande grondvoertuigen (UGV's) en andere onbemande voertuigsystemen.
Voordelen vanUAV data link
Multi-cast video
In een punt-tot-meerdere-puntenconfiguratie biedt FDM-680Xr de mogelijkheid om video van hoge kwaliteit naar meerdere ontvangende knooppunten te streamen
Lage latentie
FDM-680X is ontworpen voor betrouwbare, langeafstandsrobotische toepassingen met realtime, onmiddellijke informatie van mobiele knooppunten met 5-15 ms latency.
Veerkrachtige netwerken
Ontworpen om veerkrachtige netwerken te bieden, FDM-680X wordt geleverd met 566-678Mhz en 1420-1530Mhz frequentie optie.de werkfrequentie zal automatisch binnen deze banden springen in complexe verstoringsomgeving.
Hoge doorvoer
Het systeem biedt gegevenssnelheden van 100 Mbps voor zowel uplink als downlink tegelijkertijd, waardoor efficiënte gegevensoverdracht in veeleisende toepassingen mogelijk is.
Kracht zelfadapterend
De FDM-680X past zijn zend- en ontvangvermogen dynamisch aan op basis van kanaalomstandigheden, waardoor het energieverbruik wordt geoptimaliseerd en netwerkinterferentie wordt verminderd voor betrouwbaarder prestaties.
Toepassing vanUAV data link
|
|
 |
Specificatie vanUAV data link
|
Functies |
Beschrijving |
Detail |
|
PCB-grootte |
46.58±0.15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Frequentie |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
RF-vermogensniveau |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Gevoeligheid |
1 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 frequentiepunt) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Kracht |
VSYS |
3.7V~4.35V ((4V wordt voorgesteld) |
|
D1V8A |
1.8V stroomuitgang |
|
|
D2V85A |
2.85V stroomuitgang |
|
|
VCC_D3V3 |
3.3V stroomuitgang |
|
|
5V_FEM |
Aandacht voor de RF-PA-chip |
|
|
Master-slave knooppunt |
Configuratie van het centrale knooppunt |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
Gegevenspercentage |
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
|
|
Capaciteit |
Ondersteunt het aantal netwerknodes N≥2 en maximaal 64 servicenodes of 63 IDLE-statusnodes. |
|
|
Communicatiemodus |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
|
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
||
|
Toegang |
Ondersteunt meerdere slavennodes voor toegang tot het netwerk tegelijkertijd. |
|
|
Gegevenspercentage |
Alle slaven- en master-nodes delen het werk. bandbreedte in één richting. gelijktijdig stroomopwaarts en stroomafwaarts (20Mhz, ten minste 100Mbps) |
|
|
Verbindingsstatus |
Alle knooppunten in het netwerk blijven te allen tijde verbonden. |
|
|
Stroomregeling |
Adaptieve stroomverstrekking. |
|
|
Opstarten |
Zowel master- als slavenknoop ondersteunen vooraf ingestelde |
|
|
Vast vermogen |
Vaste stroomconfiguratie ((alleen master node wijzigen) |
|
|
Vaste frequentie |
Configuratie van de vergrendelingsfrequentie |
|
Vragen:
Vraag: Kan deze SDR UAV data link P2P of P2MP model ondersteunen?
Antwoord: Ja.
Vraag: Hoeveel knooppunten ondersteunt het in één netwerk?
Antwoord: Dit sterrennetwerk heeft een maximum van 64 knooppunten, en het Mesh netwerk heeft een maximum van 32 knooppunten
|
|
