| Merknaam: | IWAVE |
| Modelnummer: | FD-6100 |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 3-5 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
800Mhz/1400Mhz UGV/UAV NLOS Ethernet COFDM-transmissie systeem
Inleiding

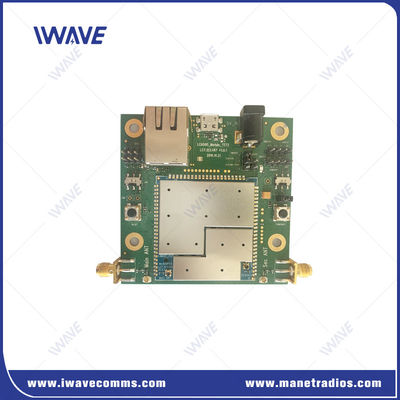

De FD-6100 is een draadloos transmissietoestel ontworpen door IWAVE op basis van een volwassen SOC-chipset, een IP MESH-radio die HD-video-overdracht en MIMO-mogelijkheden biedt voor hoge gegevenscapaciteit.
Het neemt automatische frequentiemodulatie aan om interferentiebeperking, laag stroomverbruik en kleine grootte te voorkomen om te voldoen aan de vereisten van draadloze transmissie tijdens mobiel.De FD-6100 biedt veerkrachtige connectiviteit voor drones en robotplatforms die te maken krijgen met significante omgevings- of situationeel RF-interferentie.
De FD-6100 is het meest geavanceerde, meest schaalbare en meest efficiënte Mobile Ad Hoc Networking (MANET) -systeem ter wereld, nu in een SWaP-geoptimaliseerde vormfactor: de Embedded Module. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
Belangrijkste kenmerken
|
|
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km ((Lucht naar grond)) 500m-3km ((NLOS) Van grond naar grond)) | |
| CAPITATIE | 16 knopen | |
| Vermogen | 25 dBm (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC12V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Hoger prioriteit dan de netwerkpoort Wanneer het signaal wordt verzonden wordt gecorrigeerd, worden de controlegegevens met voorrang doorgegeven. | |
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elke FD-6100-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u zelf het formaat definiëren. | ||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |

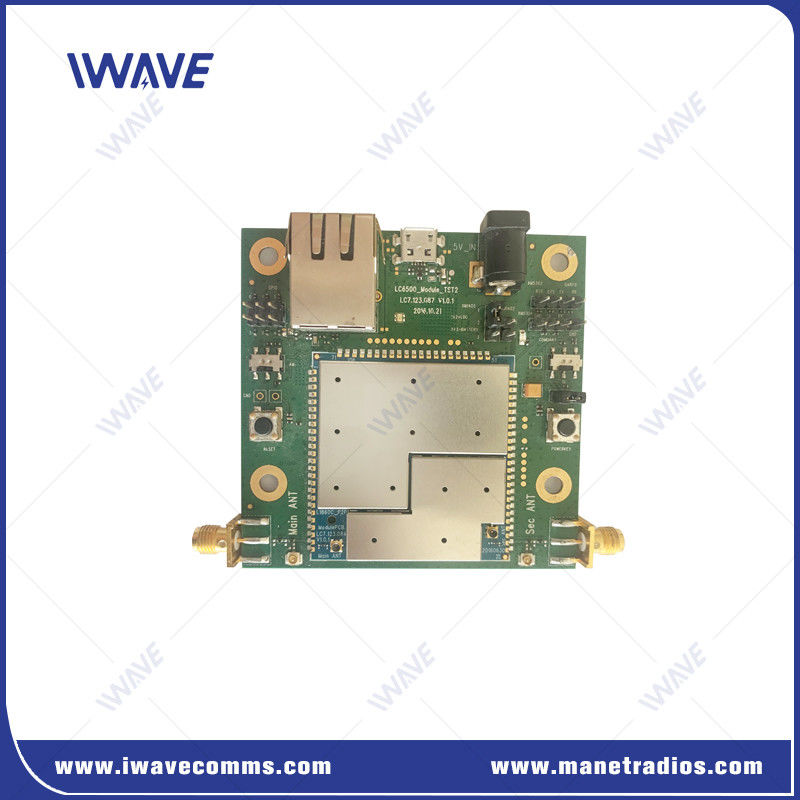

Interface
|
|
