| Merknaam: | IWAVE |
| Modelnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

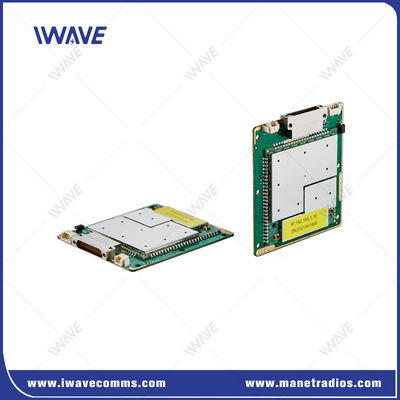

Superminiatuur digitale IP-MESH-gegevensoverdrachtmodule voor UAV's
Inleiding
De FD-61MN is een miniatuur OEM-tri-band Digital IP MESH-gegevensoverdrachtmodule voor drones, UAV's, UGV's, USV's en andere autonome onbemande voertuigen.Deze digitale mesh link stroomt video en data via een "infrastructuurloos" netwerk in drie door software te selecteren frequentiebanden van 800 MHz, 1,4 GHz en 2,4 GHz.
Als een compacte Software-Defined Radio (SDR) is de FD-61MN ideaal voor een verscheidenheid aan drones, robotsystemen enDe autonomie van de voertuigen, die een indrukwekkend operationeel bereik van maximaal 10 km biedt, zorgt voor een betrouwbare communicatie door middel van de mogelijkheden van zelfvorming en zelfherstel, samen met onbeperkte frequentiehops.Terwijl intelligente tijdgebaseerde zwarte lijst algoritmen verbeteren de prestaties.
Kenmerken
Communicatiestandaard:
Gebaseerd op de draadloze communicatiestandaard TD-LTE.
Werkt onafhankelijk van het basisstation van een drager.
Gegevensdiensten
Biedt draadloze communicatieverbindingen voor HD-video, data en seriebesturingsdata op basis van IP.
Anti-interferentie technologieën:
Gebruikt automatische frequentiehoppingstechnologie (FHSS).
Gebruikt adaptieve modulatie om de weerstand tegen interferentie te vergroten.
Zelfvormend en zelfherstellend netwerk:
Het bouwt een continu aanpassend mesh-netwerk.
Hiermee kunnen knooppunten dynamisch worden aangesloten of verlaten, waardoor continuïteit wordt gewaarborgd, zelfs wanneer knooppunten verloren gaan.
Toepassing
Geavanceerde draadloze video- en dataverbindingen
Biedt HD-video- en datadiensten op basis van IP voor zeer mobiele tactische eenheden op het gebied van veiligheid en defensie.
OEM-formaat voor platformintegratie

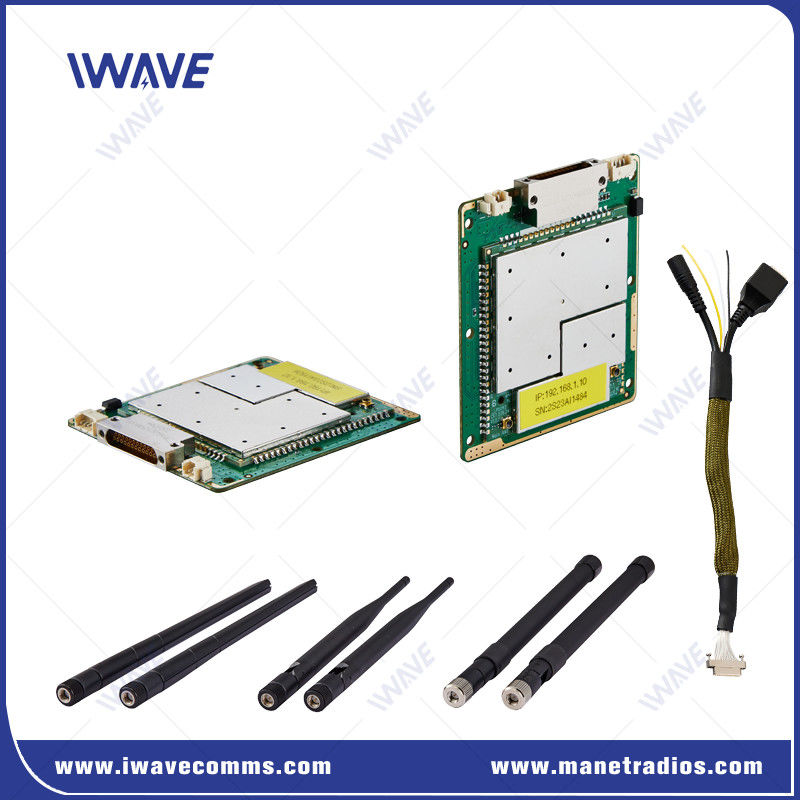

De FD-61MN is verkrijgbaar in een OEM (bare board) -formaat, waardoor het geschikt is voor integratie in een breed scala aan robotsystemen.
Transmissie van telemetriecontrolegegevens
In staat om telemetriecontroledata te ontvangen en over te dragen via IP-adres en poort, waardoor nauwkeurige besturing van individuele eenheden in multi-robotsystemen mogelijk is.
Skalierbaar bereik
Een extra bereik kan worden bereikt door de toevoeging van versterkers, waardoor de operationele mogelijkheden worden verbeterd.
Specificatie
| Technologie | Adhoc op basis van TD-LTE-technologie-standaard |
| Versleuteling | ZUC/SNOW3G/AES128 Facultatieve laag-2 |
| Gegevenspercentage | Maximaal 30 Mbps ((Uplink en Downlink) |
| Communicatiebereik | Lucht naar grond 10 km NLOS Ground to ground 1-3 km |
| Knooppunt | 16 knooppunten |
| RF-vermogen | 23dBm±2 (2w, 5w of 10w op verzoek) |
| Latentie | Eind tot eind≤5 ms-15 ms |
| Modulatie | Adaptieve QPSK, 16QAM, 64QAM |
| Anti-jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Energieverbruik | 5 watt |
| Stroominvoer | DC5-32V |
| Afmeting | 60 x 55 x 5,7 mm |
| Gewicht | 26 g |
| Driebandfrequentie | 1.4G: 1420 MHz-1530 MHz |
| 800 MHz: 806 MHz-826 MHz | |
| 2.4 GHz: 2402-2481 MHz | |
| RF | 2 x IPX |
| LAN-poort | 3x Ethernet-poort |
| Commuart | 1xCOMUART |
| Stroominvoer | 1* DC5-32V |
Krachtige seriële poortfuncties voor datadiensten
1.Hoog tarief sAerial port data transmissie: de baudrate is tot 460800
2.Meerdere werkwijzen van de seriële poort: TCP-servermodus, TCP-clientmodus, UDP-modus, UDP-multicastmodus, transparante zendmodus, enz.
3.MQTT, Modbus en andere protocollen. Ondersteunt seriële poort IoT netwerkmodus, die flexibel kan worden gebruikt voor netwerken.Gebruikers kunnen nauwkeurig besturingsinstructies naar een ander knooppunt (drone) sturen., robothond of andere onbemande robotica) via een afstandsbediening in plaats van de uitzend- of multicastmodus.
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
Ik...Wanneer de server is ingesteld als TCP-server, wacht de seriële poortserver op de computerverbinding.
Ik...Wanneer de server is ingesteld als TCP-client, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
Ik...TCP-server, TCP-client, UDP, UDP-multicast, coëxistentie TCP-server/client, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
Video
|
|
