| Merknaam: | IWAVE |
| Modelnummer: | FDM-615PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

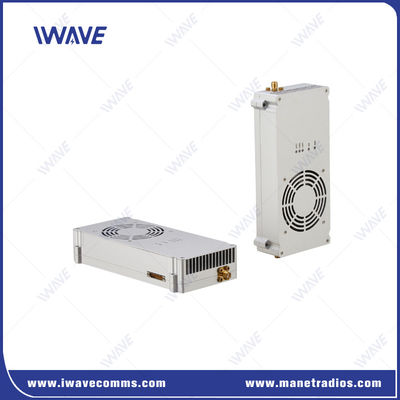

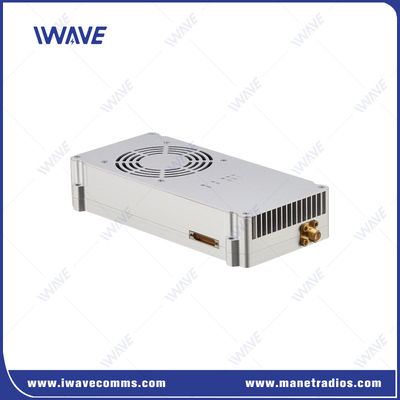

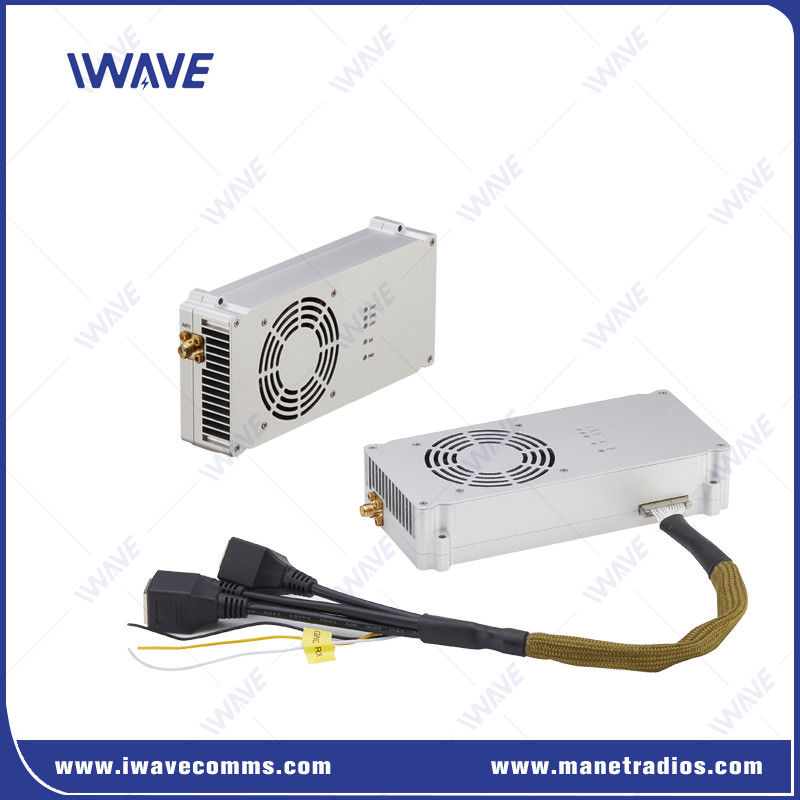

NLOS draadloze digitale videotransmitter voor langeafstandsbeheer voor externe bediening
Beschrijving
DeFDM-615PTMis een geavanceerde draadloze communicatiemodule die gebruikmaakt vanFrequency Hopping Spread Spectrum (FHSS)Het biedt betrouwbare, langeafstands-full-duplex Ethernet/seriecommunicatieIn een compacte en robuuste vormfactor, waardoor het ideaal is voor micro onbemande platforms.
Video en gegevens in realtime
Biedt stabiele, hoogwaardige video- en tweerichtingsgegevensoverdracht voor afstandsbediening en -bewaking.
Hoge kracht en kleine afmetingen
Biedt een unieke combinatie van10W zendvermogenen een compact ontwerp, dat zorgt voor een robuuste prestatie in beperkte omgevingen.
Verbeterde NLOS-capaciteit
Behoudt een stabiele communicatieuitdagende omgevingen, met inbegrip van dichte bossen en stedelijke omgevingen.
Belangrijkste kenmerken
|
Belangrijkste kenmerken:
Sterke langeafstandscommunicatie
Duidelijke en stabiele aanbiedingenNLOS-videotransmissiemet een bereik van1-10 kmvoor toepassingen tussen de grond en de grond.
High-Definition videotransmissie
Ondersteunt realtimeHD 1080P60 videostreamingbij gegevenspercentages van8-12 Mbpsover afstanden van 1-10 km.
Korte latentie
Kenmerken ultra-lage latentie van60 ms tot 80 ms, waardoor naadloze controle en real-time videobewaking worden gewaarborgd.
Multi-frequentie-operatie
Werkt inUHF, L-band en S-band, met frequentiemogelijkheden waaronder800 MHzen1.4 GHz.
GebruiktAutomatische frequentiehopping (FHSS)voor een optimale selectie van de kanalen en het vermijden van interferentie.
Toepassing
Met behulp van de netwerkkenmerken van grote bandbreedte en lage latentie,real-time high-definition video en andere sensorgegevens worden in real-time naar het besturingscentrum verzonden zodat operators op afstand operaties kunnen uitvoeren op basis van de omstandigheden op het terrein..
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Bereik | 100 km-150 km ((lucht tot grond) | |
| Capaciteit | 32 knooppunten | |
| NLOS-bereik | 5 tot 10 km van grond tot grond | |
| RF-vermogen | 10 Watt | |
| Latentie | Eind-tot-eind: 60 ms-80 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-verstoring | Automatische frequentiehopping | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Vermogen | ||
| Stroominvoer | DC 24V+-10% | |
| Energieverbruik | 30 watt | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | l Hoogere prioriteit dan de netwerkpoort. Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden | |
| Opmerking:l De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden.ontvangst en controle, moet u het formaat zelf te definiëren | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Kracht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
