| Merknaam: | IWAVE |
| Modelnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

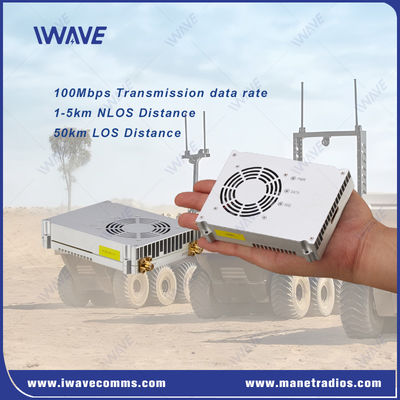

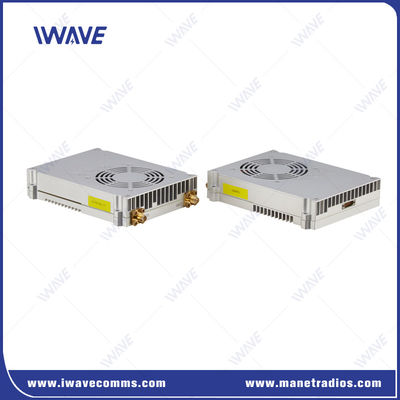

100 Mbps draadloze punt-tot-meerdere-punten transceiver voor HD-video en datacommunicatie
Beschrijving
FDM-6802PTM is een draadloos transmissieproduct ontworpen door IWAVE op basis van een volwassen SOC-chipset, 2 watt vermogen, 2X2 MIMO.gegevens en seriebesturingsgegevens op basis van IP. FDM-6802PTM is ontworpen op basis van CA (Carrier Aggregation), MIMO-technologieën. Het is niet afhankelijk van het basisstation van een drager.Deze digitale gegevensverbinding biedt een robuuste en veilige verbinding in de 600 MHz- en 1 MHz-banden..4G-frequentieband Ondersteunt Ethernet en full duplex telemetrie data-overdracht.Het neemt de automatische frequentiehopping technologie ((FHSS) en adaptieve modulatie voor anti-interferentie. Bouwt een punt-op-punt en punt-op-meerdere-punten netwerk met 64 nodes.
Belangrijkste kenmerken
|
|
Technologievoordeel
FDM-6802PTM gebruikt drageraggregatietechnologie CA-technologie, die twee dragers met een bandbreedte van 20 MHz kan aggregeren om een draadloze dragerbandbreedte van 40 MHz te bereiken.effectief verbeteren van de uplink- en downlink-transmissiesnelheden, en het verbeteren van de robuustheid en de aanpassingsvermogen van het gehele draadloze transmissiesysteem.
1. Ondersteunt een grotere totale bandbreedte, ondersteunt 20MHz+20MHz-carrieraggregatie en de pieksnelheid van gegevensoverdracht overschrijdt 100Mbps.
2Ondersteunt continue drageraggregatie en niet-continue drageraggregatie, wat flexibeler is.
3Ondersteunt drageraggregatie van verschillende bandbreedten, en kan de bandbreedte van drageraggregatie aanpassen
de omgevingsinterferentie en de beschikbare spectrumbronnen, waardoor de aanpassing aan verschillende scenario's gemakkelijker wordt.
4. Verzenden op verschillende dragers om gegevensonderbreking te voorkomen nadat een enkele drager is verstoord.
5Ondersteunt frequentiehopping van verschillende dragers om effectiever interferentievrije dragers te vinden.
Waarom kiezen voor FDM-6802PTM?
Grote bandbreedte:Efficiënt video- en datacommunicatie verwerken met een lage latentie.
Anti-interferentie:Geavanceerde FHSS en adaptieve modulatie zorgen voor ononderbroken werking in uitdagende RF-omgevingen.
Plug-and-play:Vergemakkelijkt de implementatie met automatische configuratie en dynamische netwerken.
Duurzaam en flexibel:De interfaces van de J30 en de vele communicatieopties maken het geschikt voor verschillende robuuste toepassingen.
DeFDM-6802PTMis een ideale oplossing voor industrieën die een betrouwbaar, aanpasbaar en hoogwaardig draadloos transmissiesysteem nodig hebben voor kritieke video- en datacommunicatiewerkzaamheden.
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus |
Als de server is ingesteld als TCP-server, wacht de seriële poort op de computerverbinding.
lWanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
lTCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |
UGV: 5-10KM van grond tot grond ((LOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
86*120*24,2 mm |
600 MHz |
634 MHz tot 674 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port |
|
Vermogen |
1xDC Input |
DC24V-27V |
|
|
