| Merknaam: | IWAVE |
| Modelnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Miniatuur OEM Tri-band Digital IP MESH Data Link
Inleiding
De FD-61MN is een miniatuur OEM-tri-band Digital IP MESH-gegevensoverdrachtmodule voor drones, UAV's, UGV's, USV's en andere autonome onbemande voertuigen.Deze digitale mesh link stroomt video en data via een "infrastructuurloos" netwerk in drie door software te selecteren frequentiebanden van 800 MHz, 1,4 GHz en 2,4 GHz.
De FD-61MN gebruikt de automatische frequentiehopping-technologie ((FHSS) en adaptieve modulatie voor anti-jamming in complexe RF-omgeving.Terrainvoertuigen en autonome onbemande grondvoertuigen.
De zelfvormende en zelfherstellende mesh-architectuur en meerdere Ethernet-poorten en UART-poorten maken het mogelijk dat de FD-61MN draadloze video en telemetrie van hoge kwaliteit verzendt in UAV-zwerm en robotica-vloot.
Kenmerken
● Vermogen om zichzelf te vormen en te genezen
FD-61MN bouwt een continu aanpassend mesh netwerk, waarmee knooppunten op elk moment kunnen aansluiten of verlaten.met een unieke gedecentraliseerde architectuur die continuïteit biedt, zelfs wanneer één of meer knooppunten verloren gaan.
● Sterk en stabiel gegevensvervoer
Het gebruik van adaptieve coderingstechnologie om automatisch de coderings- en modulatie-mechanismen te schakelen naargelang de signaalkwaliteit om bij veranderingen van het signaal grote bewegingen in de transmissie snelheid te voorkomen.
● Communicatie op lange afstand
1. Sterk NLOS vermogen
2. Voor onbemande grondvoertuigen, niet in zichtlijn 1 km-3 km
3Voor onbemande luchtvaartuigen: lucht tot grond 10 km
● Precieze controle van UAV-zwerm of UGV-vloot
Serial port 1: Senden en ontvangen (seriedata) via IP (adres + poort) op deze manier kan één besturingscentrum meerdere eenheden UAV of UGV nauwkeurig besturen.
Seriepoort 2: Transparante transmissie en uitzending van stuur- en ontvanggegevens
Toepassing
●Geavanceerde draadloze video- en dataverbindingen voor drones, UAV's, UGV's, USV's
●FD-61MN biedt HD-video- en datadiensten op basis van IP voor zeer mobiele tactische eenheden op het gebied van veiligheid en defensie.

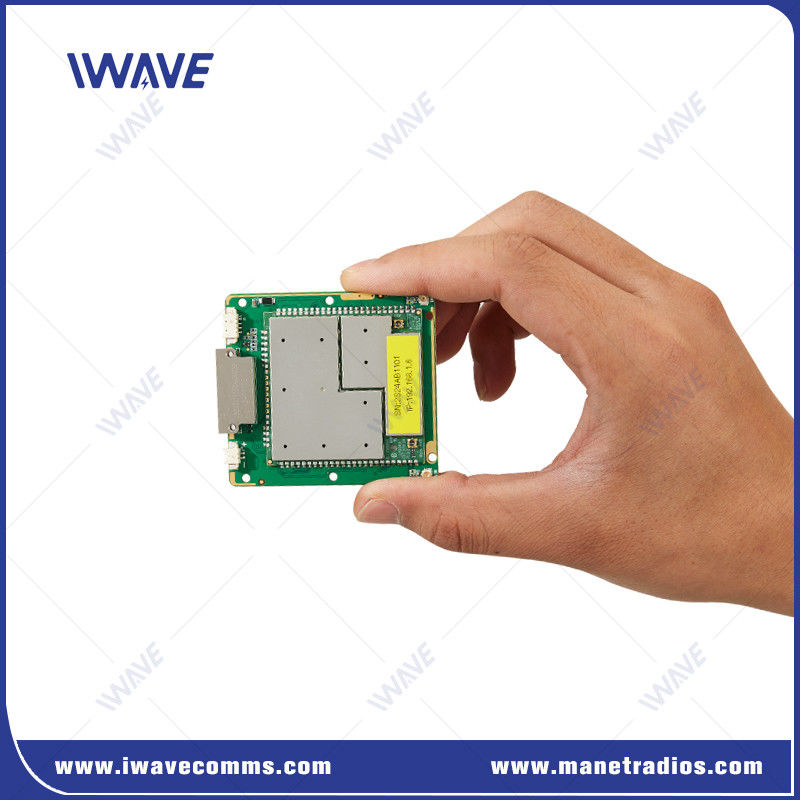

●FD-61MN is een OEM-formaat (bare board) voor platformintegratie in een groot aantal robotsystemen.
●FD-61MN kan telemetriecontroledata ontvangen en verzenden via IP-adres en IP-poort om elke eenheid in multi-robotsystemen nauwkeurig te bedienen.
●Er kan meer bereik worden bereikt door versterkers toe te voegen
Specificatie
| Technologie | Adhoc op basis van TD-LTE-technologie-standaard |
| Versleuteling | ZUC/SNOW3G/AES128 Facultatieve laag-2 |
| Gegevenspercentage | Maximaal 30 Mbps ((Uplink en Downlink) |
| Communicatiebereik | Lucht naar grond 10 km NLOS Ground to ground 1-3 km |
| Knooppunt | 16 knooppunten |
| RF-vermogen | 23dBm±2 (2w, 5w of 10w op verzoek) |
| Latentie | Eind tot eind≤5 ms-15 ms |
| Modulatie | Adaptieve QPSK, 16QAM, 64QAM |
| Anti-jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Energieverbruik | 5 watt |
| Stroominvoer | DC5-32V |
| Afmeting | 60 x 55 x 5,7 mm |
| Gewicht | 26 g |
| Driebandfrequentie | 1.4G: 1420 MHz-1530 MHz |
| 800 MHz: 806 MHz-826 MHz | |
| 2.4 GHz: 2402-2481 MHz | |

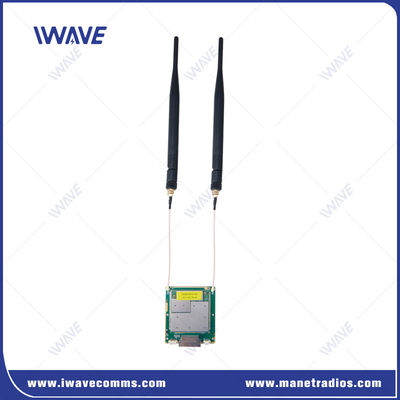

| RF | 2 x IPX |

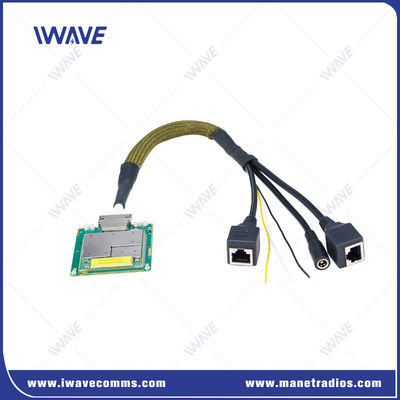

| LAN-poort | 3x Ethernet-poort |
| Commuart | 1xCOMUART |
| Stroominvoer | 1* DC5-32V |
Video
|
|
