| Merknaam: | IWAVE |
| Modelnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Model:FD-61MN

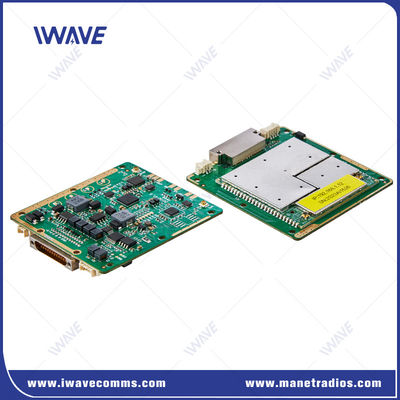

FD-61MN Miniatuur Tri-band Digital IP MESH-module voor UAV-zwerm en robotica vloot
Inleiding
DeFD-61MNis een miniatuur OEMdrieband digitale IP Mesh-gegevensoverdrachtmoduleontworpen voorDrones,UAV's,UGV's,VZV'sDeze module maakt een naadloze video- en datastroming mogelijk in een gedecentraliseerd, "infrastructuurloos" netwerk, met behulp van drie selecteerbare frequentiebanden:800 MHz,1.4 GHz, en2.4 GHzHet integreertautomatische frequentiehopping (FHSS)enadaptieve modulatievoor verbeterde prestaties in complexe RF-omgevingen.
Zelfvormende en zelfherstellende netwerken: Automatisch aanpassen als knooppunten zich aansluiten of verlaten, waardoor continue verbinding behouden blijft, zelfs als sommige knooppunten verloren gaan.
Technologie tegen verstoringGebruik:adaptieve codering en modulatieom zich aan te passen aan veranderende signaalomstandigheden, waardoor jitter tot een minimum wordt beperkt en een stabiele gegevensoverdracht wordt gewaarborgd.
Communicatie op lange afstand:
NLOS (niet in zicht)bereik:1-3 kmvoor onbemande grondvoertuigen.
Air-to-Groundbereik:Tot 10 kmvoor UAV's.
Meerdere communicatiepoorten:
Ethernet-poortenvoor flexibele gegevensoverdracht.
UART-poortenvoor seriecommunicatie, waardoor UAV/UGV-parken kunnen worden bestuurd.
UAV-zwerm en UGV-vlootcontrole: Ondersteunt nauwkeurige besturing van meerdere eenheden via seriële poorten, met behulp van IP-adressen en poorten voor het beheren van besturingsgegevens.

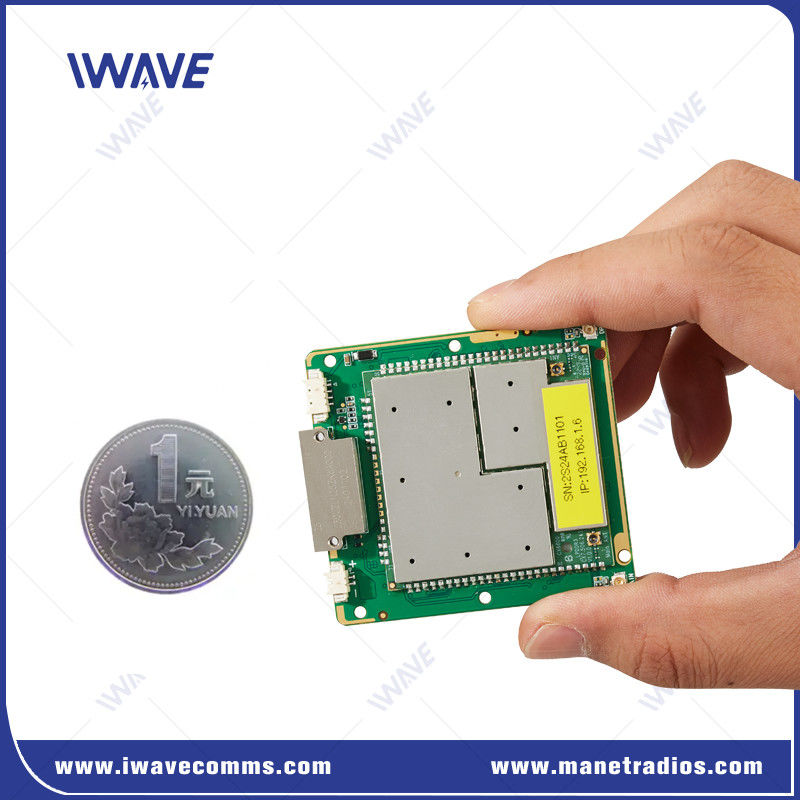

Compact OEM-formaat: Bareboardontwerp voor gemakkelijke integratie in robotsystemen.
Draadloze video- en dataverbindingen: Biedt hoge-definitie video- en datadiensten voor onbemande voertuigen in tactische omgevingen, zoals beveiligings- en defensieoperaties.
Integratie van robotsystemen: FD-61MN kan worden ingebed in UAV's, UGV's, USV's en andere autonome systemen voor realtime data-streaming en -besturing.
Multi-robotcontrole: maakt nauwkeurige telemetrie en besturing van meerdere UAV's of UGV's mogelijk via IP-gebaseerde communicatie.
Skalierbaar bereik: Het bereik kan worden uitgebreid met extra versterkers voor grotere toepassingen.
Specificatie
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van het systeempercentage | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10 km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 32 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Draadloos | |||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Zelfherstel | Zelfadaptatie, zelforganisatie, zelfconfiguratie, zelfonderhoud | |||||
| Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | ||||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Interfaces | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 3x SERIE PORT | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
Video
|
|
