| Merknaam: | IWAVE |
| Modelnummer: | FD-7800 |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T |

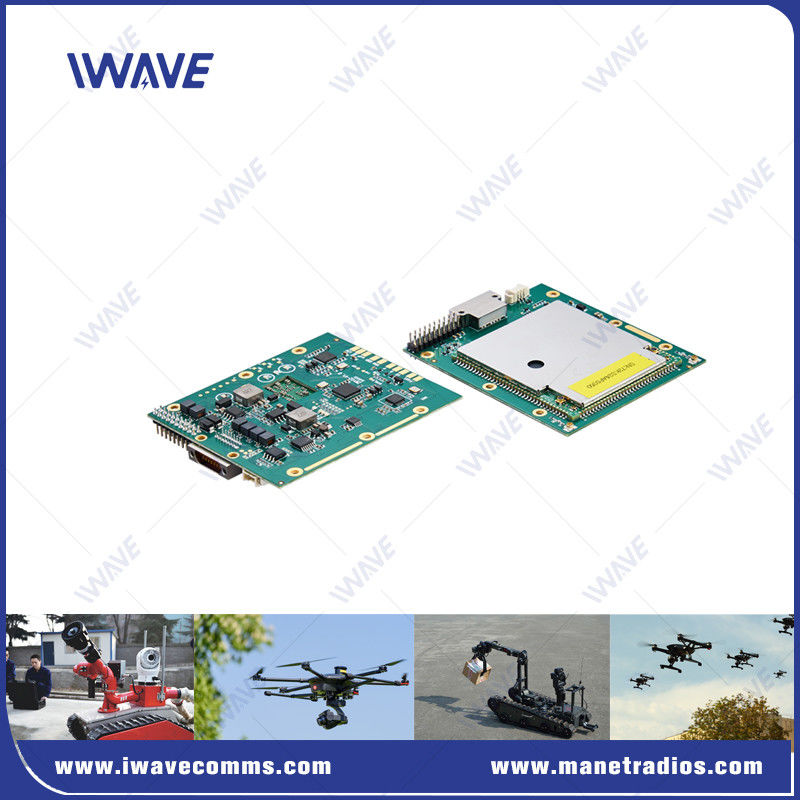

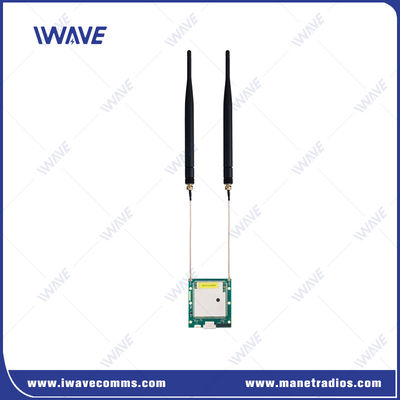

OEM 600Mhz en 1,4Ghz dual band IP MESH module
Beschrijving
Een 2x2 MIMO-model met hoge doorvoer en lange afstand voldoet aan de eisen van geavanceerde robotica-platforms zoals drones en UGV's.
Met behulp van IWAVE's eigen tijdslot frame structuur en golfvorm voor de centrumloze netwerkarchitectuur, levert FD-7800 uw gegevens waar het naartoe moet.
FD-7800 maakt de operationele beschikbaarheid van meerdere banden 600Mhz/1.4Ghz op één radio mogelijk.
Frequency hopping spread spectrum (FHSS) is de beste keuze voor immuniteit tegen lawaai en interferentie.FD-7800die twee 20MHz bandbreedte carriers samen kan aggregeren om een 40MHz draadloze carriersbandbreedte te bereikenZij verbeteren de uplink- en downlink-transmissie snelheden effectief en verbeteren de robuustheid en de aanpassingsvermogen van het gehele draadloze transmissiesysteem.
Kenmerken
De FD-7800 is een 2x2 MIMO draadloos ad hoc-netwerk dat dual-mode en dual-band werkt en de star- en ad hoc-netwerkmodus ondersteunt.
Alle knooppunten onderhandelen automatisch over routes via de linklaag, waardoor de handmatige configuratie niet meer nodig is en een communicatienetwerk op elk moment en overal snel wordt opgezet.
De FD-7800 kan tot 64 knooppunten ondersteunen, tot 6 niveaus van springen, de totale uplink- en downlinkbandbreedte is tot 100 Mbps en de communicatieafstand kan 10 km (line-of-sight) bereiken.
Het biedt IP-transparante transmissiekanalen voor toepassingen op de bovenste laag, zoals video- en seriële gegevens.
Toepassing
Draadloze Ethernet-uitbreiding
UGV-vlootcommunicatie en -beheer.
Mobiele teamcommunicatie
UAV swarm draadloze communicatie
Draadloze telemetrie
Draadloze video
Beheersystemen
Specificatie
| Draadloos | |
| Technologie | Draadloos op basis van TD-LTE-technologie-standaard |
| Versleuteling | ZUC/SNOW3G/AES(128) Facultatief laag-2 |
| Gegevenspercentage | Maximaal 120 Mbps ((Uplink en Downlink) |
| Communicatiebereik | Lucht naar grond 10 km NLOS Ground to ground 1-3 km |
| Knooppunt | 32 knoop |
| MIMO | 2x2 MIMO |
| RF-vermogen | 23dBm±2 (2w, 5w of 10w op verzoek) |
| Latentie | Eind tot eind≤5 ms-15 ms |
| Modulatie | Adaptieve QPSK, 16QAM, 64QAM |
| Anti-jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Energieverbruik | 5 watt |
| Stroominvoer | DC5-32V |
| Afmeting | 72*60*10 mm |
| Gewicht | 33 g |
| Reeksgegevens | RS232/TTL |
| Communicatie | Full duplex communicatie |
| Op en neer verhouding | 2D3U/3D2U/4D1U/1D4U |
| Automatische reconstructie | Automatische herstelling na linkfalen/herimplanning van het netwerk na een linkfalen |
| Dualbandfrequentie | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Interface | |
| RF | 2 x SMA |
| LAN-poort | 2x Ethernet-poort |
| Commuart | 1xCOMUART TTL-niveau 3.3V, 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteitscontrole Baud Rate: 115200bps ((Standaard) (57600, 38400, 19200, 9600 kan worden geconfigureerd) |
| Stroominvoer | 1xDC-INPUT: DC5-32V |
| Gevoeligheid | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Milieu | |
| Werktemperatuur | -40°C~+80°C |
Video
|
|
