| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | D/P,T/T,L/C |
Beveiligde draadloze UGV/drone data links voor NLOS-communicatie
Inleiding

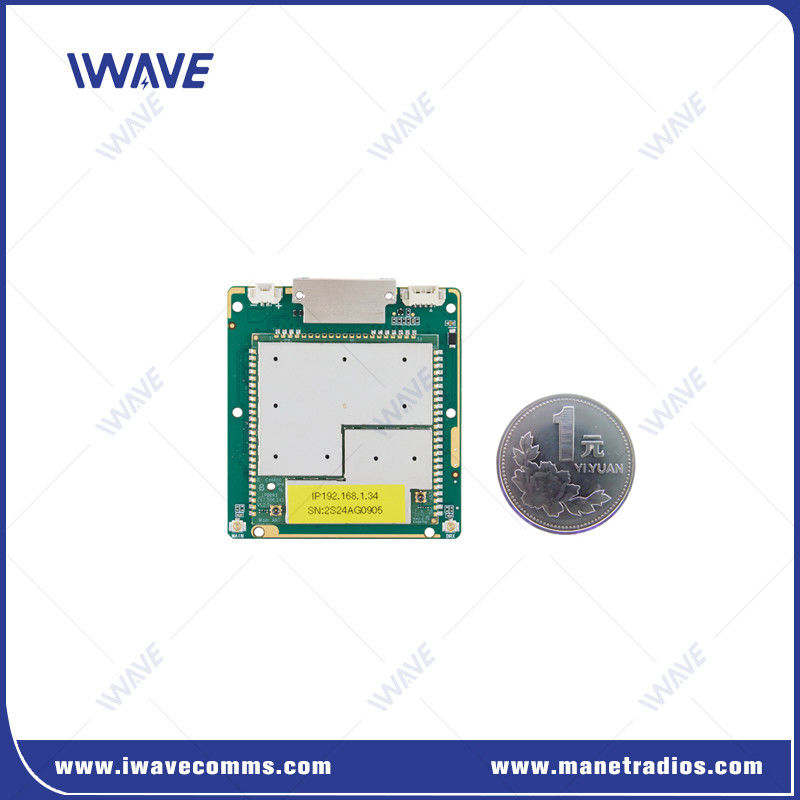

FDM-66MN is de meest geavanceerde breedband digitale data link ontworpen voor mobiele robotica en onbemande systemen.4Ghz beheersoftware selecteerbaar.
FDM-66MN biedt draadloze video- en telemetriecommunicatie op lange afstand en met hoge doorvoer tussen één of meer mobiele eenheden en een controlestation in buiten het netwerk en afgesloten omgevingen.
Belangrijkste kenmerken
Hoge gegevenssnelheid
●Uplink en downlink 30Mbps
Lange communicatieafstand
● Lijn van zicht (NLOS) en mobiele omgevingen: 500 meter-3 km
● Lijn van zicht van lucht naar grond: 10-15 km
● Verleng de communicatieafstand door een versterker toe te voegen
● Ondersteuning van externe RF-versterkers (handleiding)
Hoge beveiliging
● Naast de AES 128-versleuteling worden ook eigen golfvormen gebruikt
Gemakkelijke integratie
● Met standaardinterfaces en -protocollen
● 3*Ethernet-poort voor het aansluiten van externe IP-apparaten
● OEM-module voor eenvoudige integratie in verschillende platforms en een zelfstandige verbindingsoplossing.
API-document verstrekt
●FDM-66MN biedt API voor compatibiliteit met verschillende besturingssystemen en platforms
Lage latentie
● Slave-knop - master-knop transmissie vertraging <= 30 ms
Ongeëvenaarde gevoeligheid
● -103 dBm/10MHz
Interface-definitie
| J30JZ Definitie: | ||||||
| Pinnetje | Naam | Pinnetje | Naam | Naam | Pinnetje |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC-VIN | 22 | SHOOT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC-VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Toepassing
De miniatuur, lichtgewicht en software gedefinieerde radioverbindingsmodule is een betrouwbare communicatiepartner voor onbemande toepassingen voor onbemande BVLoS-missies, UGV, robotica, UAS en USV.,de langeafstandscapaciteiten van FDM-66MN maken een gelijktijdige dubbele transmissie van meerdere full HD-videofraad en besturings- en telemetriegegevens van hoge kwaliteit mogelijk.Het kan een communicatie met een afstand van 50 km verlenen.Zelfs in drukke stadsomgevingen zonder zichtlijn, kan het ook zorgen voor meer communicatie afstand van 20 km.
Specificatie
| Algemeen | ||
| Technologie | Draadloze basis op TD-LTE Draadloze technologie standaard | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan. |
|
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | |||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 2x RS232 | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratiebeheer | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT |
|||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |

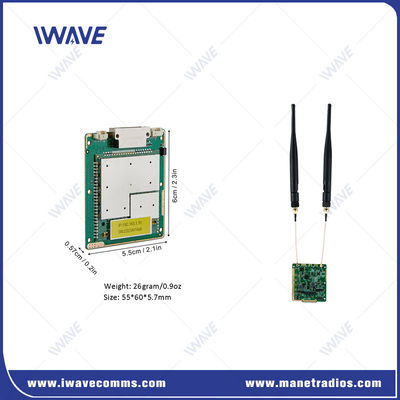

| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
