| Merknaam: | IWAVE |
| Modelnummer: | FD-6100 |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Robotica NLOS 3km onbemande systemen Telemetrie Data en HD Video IP MESH OEM-module
Inleiding

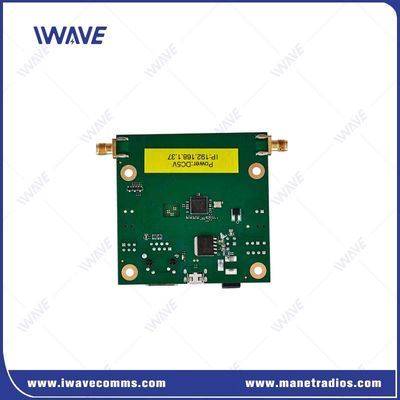

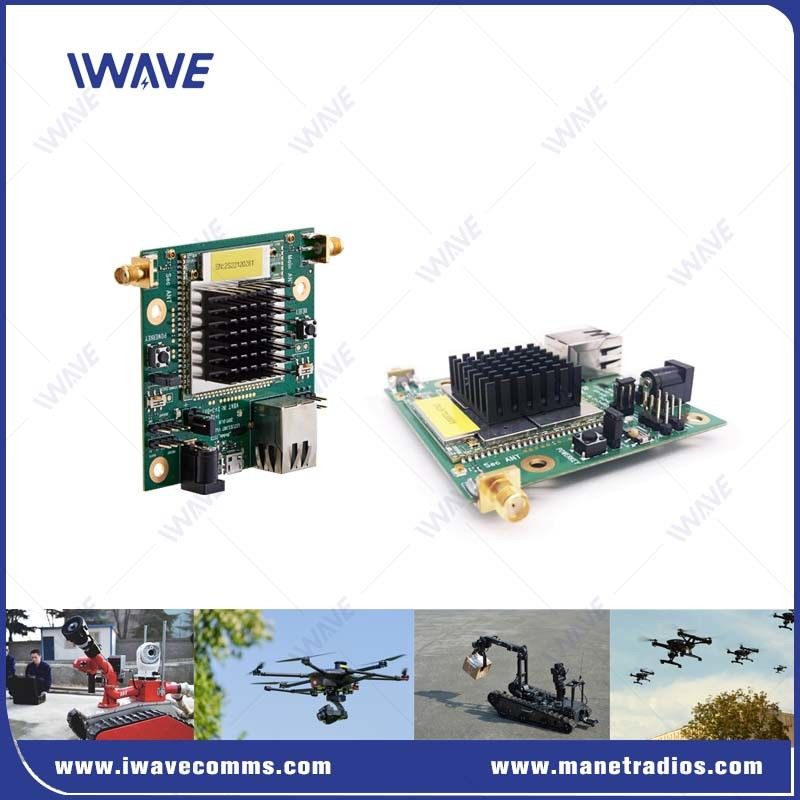

De FD-6100 is een compacte, tri-band OEM digitale data link die werkt in de 800MHz, 1.4GHz en 2.4GHz frequentiebanden.Het is uitstekend geschikt voor toepassingen op het gebied van bewaking en video-uitzending in UAV's (Unmanned Aerial Vehicles) en UGV's (Unmanned Ground Vehicles). IP Mesh-radios bieden een betrouwbare en aanpasbare MANET-oplossing (Mobile Ad-hoc Network) voor zelfs de meest veeleisende omgevingen.De FD-6100 zorgt voor een sterke en veilige verbinding over alle drie de frequentiebanden, waarbij gebruik wordt gemaakt van FHSS-technologie (Frequency Hopping Spread Spectrum) en de hoge gevoeligheid van de TD-LTE-technologie-standaard wordt benut om robuuste RF-prestaties te leveren.de langeafstandsvermogen maakt draadloze video- en telemetriecommunicatie van hoge kwaliteit mogelijk;.
Belangrijkste kenmerken
|
● Zelfherstellende vloeistofmaas ontworpen voor mobiele toepassingen ● Gegevenssnelheden: 30 Mbps (combineerbare uplink en downlink) ● Driebandfrequentiebediening (800MHz/1,4GHz/2,4GHz, selecteerbaar via software) ● OEM-formaat voor naadloze platformintegratie ● Lange afstand Lijn van zicht (LOS) voor UAV's: 10 km (lucht tot grond) ● Verstelbaar totaal uitgangsvermogen tot 25 dBm ● Ondersteunt tot 32 knooppunten op een enkel frequentienetwerk ● RF-vermogen verstelbaar bereik: -40 dBm tot +25 dBm ● Ondersteunt Mesh-, Point-to-Multipoint- en Point-to-Point-configuraties ● Simultane IP- en seriële gegevensoverdracht ● Werktemperatuur: -40°C tot +80°C ● 128/256-bits AES-encryptie voor beveiliging |
|
Toepassing
FD-6100 maakt zelfvormende en zelfherstellende mesh-netwerken mogelijk.Het is ideaal voor grootte en gewicht kritische UxV toepassingen, dat de SWaP van een bare-board oplossing voor platform- en systeemintegratie biedt.
● Ideaal voor gebruik in breed bereik en multi-hop, mobiele toepassingen zoals robotica
● Tactische communicatie
●Onbemande landvoertuigen draadloze videotransmissie
Specificatie
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km ((Lucht naar grond)) 500m-3km ((NLOS) Van grond naar grond)) | |
| CAPITATIE | 16 knopen | |
| Vermogen | 23dBm±2 (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC12V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Hoger prioriteit dan de netwerkpoort Wanneer het signaal wordt verzonden wordt gecorrigeerd, worden de controlegegevens met voorrang doorgegeven. |
|
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elke FD-6100-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u De formattering zelf definiëren |
||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |
|
|
