| Merknaam: | IWAVE |
| Modelnummer: | FDM-6600 |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

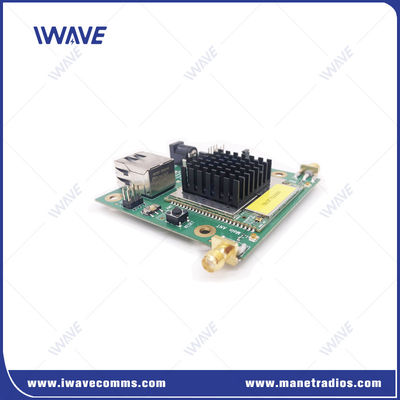

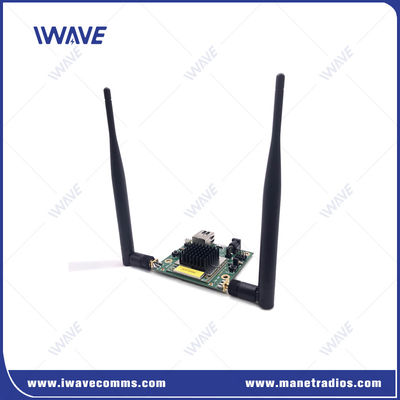

Mimo Digital Data Link voor mobiele UAV's en robotica die video uitzenden in NOS
Inleiding
FDM-6600 gebruikt FPGA-architectuur, multi-golfvorm, ultra-breedband, high-speed frequentiehopping technologie als kern,het kan een naadloos en zeer beveiligd privénetwerk bieden, zelfs in niet-line-of-sight (NLOS) en snel bewegende omstandighedenDit netwerk kan worden geconfigureerd in keten-, ster- of willekeurige topologieën.
Met zijn veilige data-streaming mogelijkheden helpt de robuuste draadloze IP-link gebruikers om militaire onbemande voertuigen sneller, veiliger en systematischer te besturen.
Kenmerken
Het gebruik van FPGA-architectuur, multi-golfvorm, ultrabreedband, hoogfrequentiehopping en andere technologieën
Het kan efficiënt en snel een gedecentraliseerd draadloos breedbandnetwerk vormen.
IP-interface om interconnectie en interwerking met andere IP-apparaten te realiseren
Anti-interferentie COFDM / breedband carrier frequentie hoppen kan de linkkwaliteit verbeteren in complexe RF-omgeving
Uitstekende multipath en NLOS prestaties
Adaptieve radiomodulatie van QPSK naar 64QAM wordt per pakket continu geoptimaliseerd om de prestaties van de koppeling in dynamische omgevingen te optimaliseren
Software bepaalt kanaalgroottes voor efficiënt hergebruik van het spectrum
De software bepaalt de bedrijfsfrequentie van de globale applicatie
Convolution coding, forward error correction (FEC), ACK retransmission, maximum ratio merge, spatial multiplexing en ruimte-tijd block coding zijn
gebruikt voor robuuste gegevensoverdracht over het geluidsspectrum
Toepassing
| FDM-6600 is een geavanceerde MIMO Advanced Wireless Video en Data Links ontworpen met licht gewicht, kleine afmetingen en weinig stroom.Telemetrie) in één breedbandradio-kanaal, waardoor het perfect is voor UAV, autonome voertuigen en mobiele robotica voor verschillende industrieën. |  |
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km-15km ((Lucht naar grond)) 500m-3km ((NLOS Van grond naar grond)) | |
| CAPITATIE | Stertopologie, punt tot 17-pint | |
| Vermogen | 23dBm±2 (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC5V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Als de signaaltransmissie verstoord is, de controlegegevens worden met voorrang doorgegeven | |
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elk FDM-6600-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u het formaat zelf definiëren. | ||
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
