| Merknaam: | IWAVE |
| Modelnummer: | FD-61MN |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

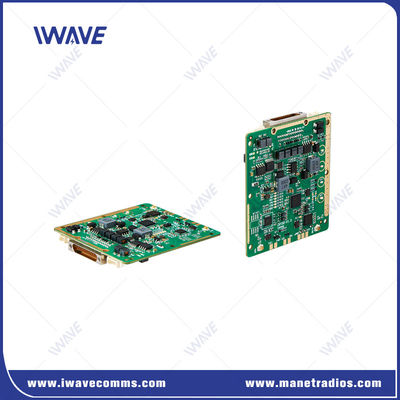

4K Video en Telemetrie Data OEM MINI Mesh Modules
Inleiding
IWAVE heeft de FD-61MN software-defined radio gelanceerd die is ontworpen om cybersecurity mesh netwerken te leveren voor mini-grootte, 10 km middellange afstand onbemande communicatie, inclusief hoge snelheid,high-definition video en data.
De FD-61MN-datalink kan ad-hoc-netwerken vormen.Tijdslots kunnen worden herverdeeld om hoge bandbreedte 4k-video-streaming en mavlink-telemetriegegevens voor een specifieke deelnemer te leveren.
Belangrijkste kenmerken
FD-61MN is een geavanceerde intelligente MANET SDR module die het mogelijk maakt robuuste, zelfvormende en zelfherstellende draadloze mesh netwerken te creëren.het biedt een veilige, zeer betrouwbare connectiviteit voor een reeks veeleisende toepassingen, waaronder realtime videotransmissie voor mobiele bewaking, NLOS-communicatie (niet-line-of-sight),en commando en controle van drones en robotica.
●Hoge standaard plug-in-interface voor luchtvaart
J30JZ-connectoren hebben de voordelen van kleine installatieruimte, licht gewicht, betrouwbare aansluiting, goed elektromagnetisch afscherming, goede slagweerstand,enz. om een stabiele en betrouwbare communicatie te garanderen.
Configureer verschillende pinnen en stopcontacten om aan verschillende verbindings- en communicatiebehoeften te voldoen
●Veiligheid
1. ZUC/SNOW3G/AES128 encryptie
2. Ondersteuning van eindgebruiker wachtwoord definiëren
●Groot vermogen
Grote spanningsinvoer: DV5-32V

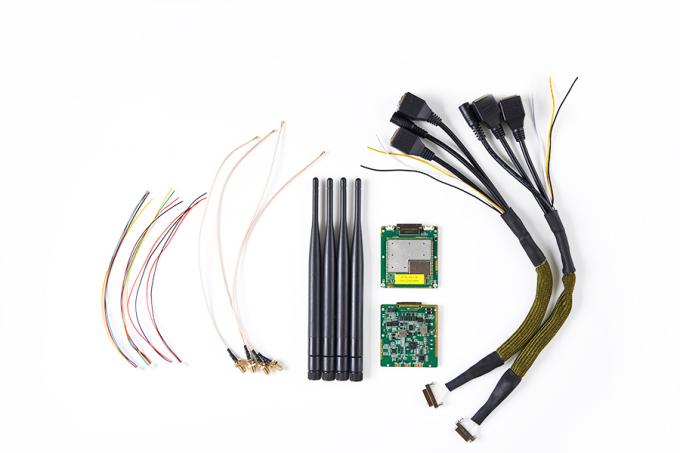

●Miniatuurontwerp voor gemakkelijke integratie
1Afmetingen: 60 x 55 x 5,7 mm
2Gewicht: 26 g
3. IPX RF Pot: IPX vervangt de traditionele SMA-connector om ruimte te besparen
4. J30JZ connectoren besparen veel tempo voor integratie met kleine ruimte vereisten

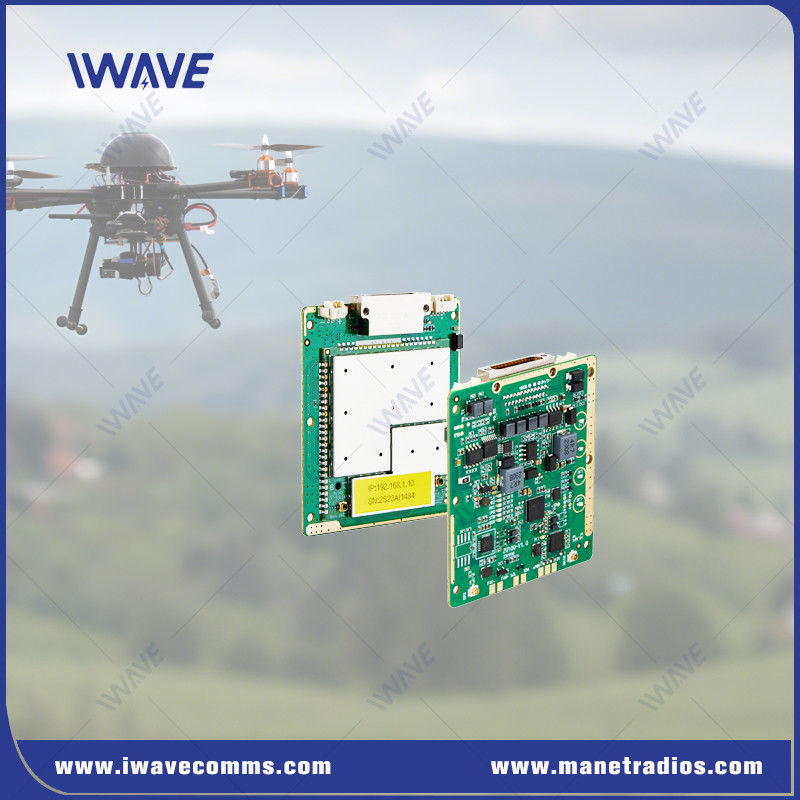

Toepassing
Mini UAS
UAV zwerm
Drone UAS
UGV
Draadloze Ethernet-uitbreiding
Draadloze telemetrie
NLOS draadloze videotransmissie
Draadloze besturingssystemen
Specificatie
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van het systeempercentage | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10 km ((Lucht naar grond) 1km-3km ((NLOS Ground to ground) | |
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt | |
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratie | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus | ●Wanneer de server is ingesteld als TCP-server, wacht de seriële poortserver op de computerverbinding. ●Wanneer de server is ingesteld als TCP-client, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, coëxistentie TCP-server/client, MQTT | |||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
