| Merknaam: | IWAVE |
| Modelnummer: | FIM-2410 |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

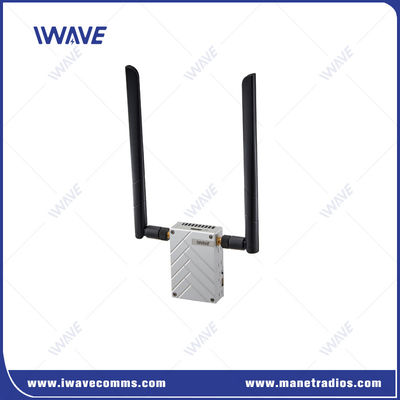

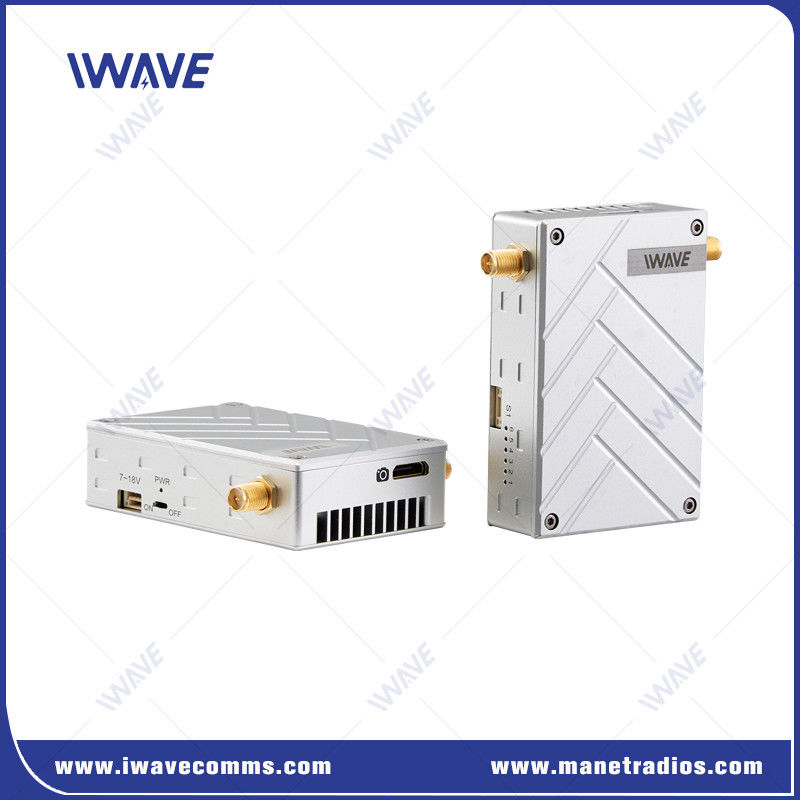

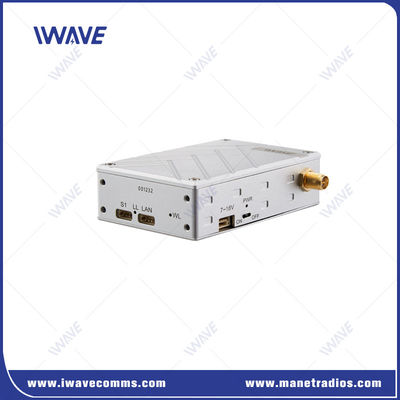

10 km drone videotransmitter voor HDMI camera en telemetrie
Inleiding
De FIM-2410 is een 10 km lange drone videotransmitter voor realtime HD video en telemetrie data downlink met 2,4 GHz band.
Omdat veel draadloze signalen zijn uitgezonden over de 2,4 GHz banden, om de interferentie te voorkomen,FIM-2410 maakt gebruik van TDD-COFDM-technologie en hoge gevoeligheid om een stabiele draadloze verbinding te garanderen in stedelijke en rommelige omgevingen.
Een lichtgewicht ((93 g) ingebouwde tweerichtings datalink, speciaal ontworpen om autonome operaties voor commerciële en industriële drones mogelijk te maken.
Het heeft een geavanceerd AES128 encryptie mechanisme... om ongeoorloofde toegang tot uw draadloze video te voorkomen. Het is ook compatibel met een breed scala aan vliegcommandos.missie-software en nuttige ladingen.
Belangrijkste kenmerken ● Een speciaal algoritme zorgt voor een betere beeldkwaliteit van 12 km en 1080p ● Verbindt zich via HDMI met slimme monitors voor live videobewaking ● Korte vertraging van eind tot eind 15-30 ms ● Ondersteunt niet-gelicentieerde banden van 2,3 GHz, 2,4 GHz en 2,5 GHz ● HD-video- en telemetrieontvanger ● Ondersteunt Pixhawk2/cube/V2.4.8/4 en Apm 2.8 ● Ondersteunende grondsoftware: missieplanner en QGround ● Dronecommunicatie + videobewerking en analyse ● Ingebouwde tweerichtingsgegevensverbinding voor autonome UAV's en drones ● Ondersteuning van Ethernet-interfaces TCPIP/UDP ● CNC-technologie met dubbele aluminiumbuizen, goede slagweerstand en warmteafvoer ● Werktemperatuur: -40°C+85°C ● Algemene afmeting: 72*47x19 mm ● Gewicht: 93 g |
|
Gecodeerde orthogonale frequentiedivisie-multiplexing (COFDM)
Effectief elimineren van interferentie op meerdere paden, het efficiëntieprobleem oplossen en de betrouwbaarheid van de transmissie verbeteren.
End-to-end lage vertraging
● Latentie van tx naar rx minder dan 33 ms.
● CABAC-entropie codering en hoge compressie snelheid om hoge videokwaliteit bij lage bitrate te garanderen
● Elk frame is gecodeerd op dezelfde grootte om te zorgen voor geen extra latentie in het draadloze kanaal veroorzaakt door een groot I frame.
● Ultra snelle decodering naar display motor.
Communicatie op lange afstand
Geavanceerde modulatie, FEC-alogritme, hoogwaardige PA en ultragevoelige ontvanger RF-module om een stabiele en lange afstand draadloze verbinding tussen lucht-eenheid en grondcontrolestation te behouden.
Werktemperatuur -40°C tot +85°C
Alle chips en elektronische componenten zijn speciaal ontworpen met industriële kwaliteit tolereren -40 °C ~ 85 °C

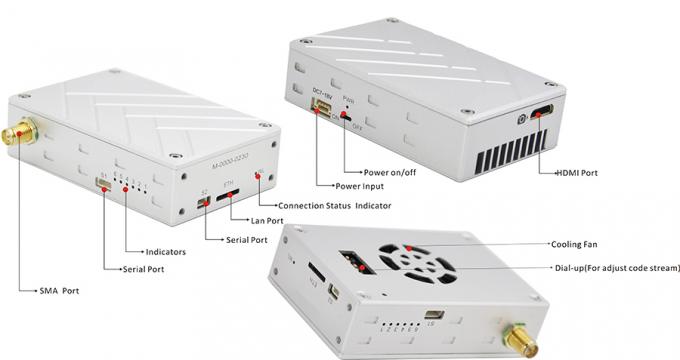

Verschillende havens
De FIM-2410 UAV-videozender biedt verschillende poorten HDMI, LAN en twee tweerichtings seriepoorten.Deze poorten maken het mogelijk om HD-video- en telemetriegegevens te verzenden tot 10 km tussen het grondstation en de luchtunit.De seriepoort is ontworpen voor gebruik met de Cube Autopilot, Pixhawk 2/V2.4.8/4, Apm 2.8.
Toepassing
Drones met realtime draadloze video streaming link hebben een verscheidenheid aan toepassingen in fotografie, surveillance, landbouw,redding bij rampen en voedselvervoer in afgelegen of moeilijke gebieden van steden.
Specificatie van videozender voor drones
| Frequentie | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz voor uw keuze |
| Foutopsporing | LDPC FEC/Video H.264/265 Superfoutcorrectie |
| RF-overgedragen vermogen | 1 Watt (lucht tot grond 10-16 km) |
| Energieverbruik | TX: 10 watt |
| RX: 6 watt | |
| Frequentiebandbreedte | 4/8MHz |
| Latentie | ≤ 15-25 ms |
| Overdrachtspercentage | 3-5 Mbps |
| Ontvang gevoeligheid | -100 dBm@4Mhz, -95 dBm@8Mhz |
| Kleurenruimte voor video | Standaard 4:2:0 |
| Antenne | 1T1R |
| Video-invoer/uitvoer interface | HDMI mini TX/RX, of FFC omzetten in HDMI-A RX/TX |
| Video gecomprimeerd formaat | H.264+H.265 |
| Bitrate | Tot 115200bps (software-aanpassing) |
| Versleuteling | AES 128 |
| Transmissieafstand | Lucht naar grond 10 km-12 km |
| Starttijd | < 30 jaar |
| Tweerichtingsfunctie | Ondersteuning van video- en duplexgegevens tegelijkertijd |
| Gegevens | Ondersteuning van TTL |
| Stroomvoorziening | DC 7-18V |
| Interface | 1080p/60 HDMI Mini RX x1 |
| 100 Mbps Ethernet naar USB / RJ45 op Windows * 1 | |
| S1 TTL tweerichtings seriepoort x1 | |
| Stroominvoer x1 | |
| Signaallicht | HDMI-invoer/uitvoerstatus |
| Overdracht en ontvangst | |
| Werkstatus van het videobord | |
| Kracht | |
| HDMI | HDMI mini/flexible flat cable ((FFC)) |
| Temperatuurbereik | Werktemperatuur: -40 °C ~ + 85 °C |
| Bergingstemperatuur: -55 °C ~ + 100 °C | |
| Uiterlijk | CNC-technologie/ dubbele aluminiumlegering met waterdicht ontwerp |
| Afmeting | 72*47*19 mm |
| Gewicht | TX: 93 g/Rx: 93 g |
Pakket
|
|
