| Merknaam: | IWAVE |
| Modelnummer: | FDM-605PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
50 km 30 Mbps TCP UDP Point to Multi-Point Transmitter en Receiver voor Drone
Beschrijving

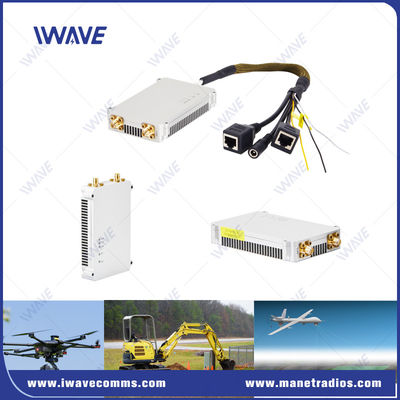

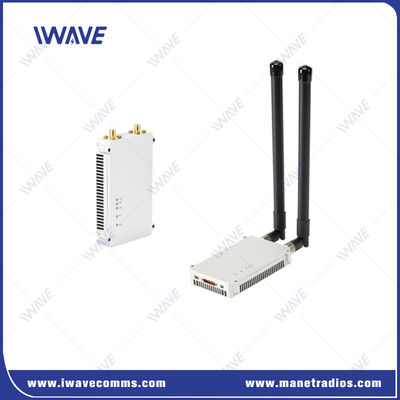

FDM-605PTM is een point-to-multi-point netwerkbord voor lange afstand video en data downlink naar de grond.Het is speciaal ontworpen voor vaste vleugel drone/helikopter/voertuigen video downlink voor 50km tijdens snel bewegen.
Smart antenne MIMO maakt FDM-605PTM real-time HD video en breedband Ethernet-verbinding met 30 Mbps transmissie snelheid.
Het heeft grote voordelen in de toepassing van VTOL/fixed wing drone/helikopter draadloze transmissie met slechts 280 g gewicht.
Het komt in 10W en 20W versie om een gecodeerde communicatieverbinding te creëren voor UAV-zwerm buiten de zichtlijn in complexe RF-omgevingen.
Belangrijkste kenmerken
|
 |
HD-videocommunicatie op lange afstand en lage latentie
Biedt 50 km lucht-aarde full HD video downlink met tweerichtings dataoverdracht voor VTOL/vaste vleugel drone/helikopter.
Met minder dan 60ms-80ms latency voor 150km, zodat je kunt zien en controleren wat er live gebeurt.
Automatische krachtregeling
Het zendvermogen van elk knooppunt wordt automatisch aangepast en gecontroleerd op basis van de signaalkwaliteit.
Frequency-Hopping Spread Spectrum (FHSS)
Het IWAVE IP MESH-product berekent en evalueert intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bitfoutrate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het een frequentiehopping uitvoeren en een optimaal frequentiepunt uit de lijst selecteren.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
Automatische frequentiepuntregeling
Als de vooraf opgeslagen frequentiepunten niet geschikt zijn voor de netwerkinstallatie, zal de computer de volgende functie gebruiken:het zal automatisch proberen andere beschikbare frequentiepunten te gebruiken voor de netwerkinstallatie..
Toepassing
• Communicatie op lange afstand van punt tot meerpunt
• Bewaking van de energie- en hydrologische lijnpatrouille
• Noodcommunicatie voor brandweer, grensverdediging en militairen
• Maritieme communicatie, digitaal olieveld, scheepsbouw
Specificatie
|
Algemeen |
Mechanische |
||
| Technologie | Draadloos op basis van TD-LTE-toegangstechnologie | Temperatuur | -20 °C tot +55 °C |
| Versleuteling | ZUC/SNOW3G/AES (128/256) OptioneelLayer-2-encryptie | Afmetingen | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Gevoeligheid | -103 dBm | ||
| GROEP | 50 km (lucht tot grond) | Materiaal | Zilveren geanodiseerd aluminium |
| Modus | punt-tot-meerdere punten | Montage | Aan boord |
| MIMO | 2x2 MIMO |
Vermogen |
|
| Modulatie | QPSK, 16QAM, 64QAM | ||
| RF POWER | 33 dBm | Spanning | DC 12V |
| LATENCY | Eind tot eind: 60 ms-80 ms | Energieverbruik | 11 watt |
| Anti-JAM | Automatische frequentiehopping | ||
|
FREQUENtie |
Interfaces |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| PWER-INPUT | 1xJ30 | ||
| TTL gegevens | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Elektriciteitsniveau | 3.3V en compatibel met 2.85V |
| Controledata | RS232 |
| Baud-tarief | 115200bps |
| Transmissie-modus | Pass-through modus |
| Prioriteitsniveau | Hoogere prioriteit dan de netwerkpoort Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden. |
| Opmerking: 1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u het formaat zelf definiëren. |
|
|
Gevoeligheid |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
