| Merknaam: | IWAVE |
| Modelnummer: | FDM-605PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

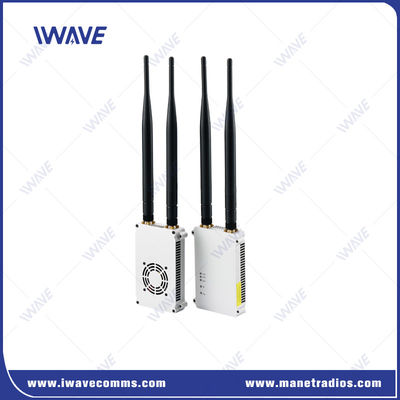

30 km Ethernet TCPIP en UDP Flight Control Data en HD Drone Video Transmitter
Beschrijving
FDM-605PTM is een long range point-to-point drone digitale Ethernet data downlink radiobasis op TDD-COFDM draadloze communicatietechnologie.4GHz (1420-1530MHz) en geschikt voor lange afstandenDe snelheid van de transmissie is maximaal 30 Mbps en de grootste transmissieafstand is 30 km van lucht tot grond.,Het ondersteunt tweerichtings TCPIP/UDP Ethernet-gegevens en duplex seriële gegevensoverdracht.
Belangrijkste kenmerken
|
 |
End-to-end lage vertraging
● Latentie van tx naar rx minder dan 33 ms.
● CABAC-entropie codering en hoge compressie snelheid om hoge videokwaliteit bij lage bitrate te garanderen
● Elk frame is gecodeerd op dezelfde grootte om te zorgen voor geen extra latentie in het draadloze kanaal veroorzaakt door een groot I frame.
● Ultra snelle decodering naar display motor.
Communicatie op lange afstand
Geavanceerde modulatie, FEC-alogritme, hoogwaardige PA en ultragevoelige ontvanger RF-module om een stabiele en lange afstand draadloze verbinding tussen lucht-eenheid en grondcontrolestation te behouden.
Werktemperatuur -40°C tot +85°C
Alle chips en elektronische componenten zijn speciaal ontworpen met industriële kwaliteit tolereren -40 °C ~ 85 °C
Verschillende havens
FDM-605PTM biedt RJ45 en TTL bidirectionele seriële poort en RS232 poort.SMA-poortinterface kan rechtstreeks aangesloten antennes of voedingskabel.
Toepassing
FDM-605PTM is een Ethernet tweerichtings drone videotransmitter die een robuuste videotransmissie voor lange afstanden biedt.
Het is de ideale oplossing voor drones en onbemande luchtvaartuigen (UAV), onbemande grondvoertuigen (UGV), draadloze video en telemetrie op lange afstand, kritische en veilige toepassingen.
Specificatie
| Frequentie | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| RF-zendvermogen | 33dBm ((lucht tot grond 30-50km) |
| Frequentiebandbreedte | 1.4/3/5/10/208MHz |
| Antenne | 1T2R |
| Bevestig de bitsnelheid | Aanpassing van de software |
| Versleuteling | AES128 |
| Transmissie-modus | punt tot punt en punt tot meervoudig punt |
| Starttijd | 25s |
| Link herbouwt tijd | < 1 s |
| Foutopsporing | LDPC FEC |
| Reeksgegevens | TTL: 0-3.3v |
| RS232: ±13V | |
| Ethernet | Ondersteuning van TCP/IP/UDP |
| Overdrachtspercentage | 30 Mbps |
| Gevoeligheid | -100 dBm@4Mhz |
|
|
-95 dBm@8Mhz |
| Antenne | 1T2R ((Omni Antenna) |
| Kracht |
DC12V-30V
|
| Energieverbruik | TX: 12 watt |
|
|
RX: 12 watt |
| Temperatuur | Werktemperatuur: -40 - +85°C |
| Bergingstemperatuur: -55 - +85°C | |
| Interface | Stroominvoerinterface × 1 |
|
|
Antenne-interface × 1 |
|
|
TTL-tweerichtingspoort × 2 |
|
|
RS232 Interface x 1 ((TTL en RS232 kunnen niet tegelijkertijd worden gebruikt) |
|
|
Ethernet-poort x1 |
| Indicator | Vermogen lichter |
| Indicator van de verbindingsstatus ((4, 5, 6) | |
| Signaalsterkte-indicator ((1, 2, 3) | |
| Metalen behuizing | CNC-technologie |
| met een breedte van niet meer dan 50 mm | |
| met een vermogen van niet meer dan 50 kW | |

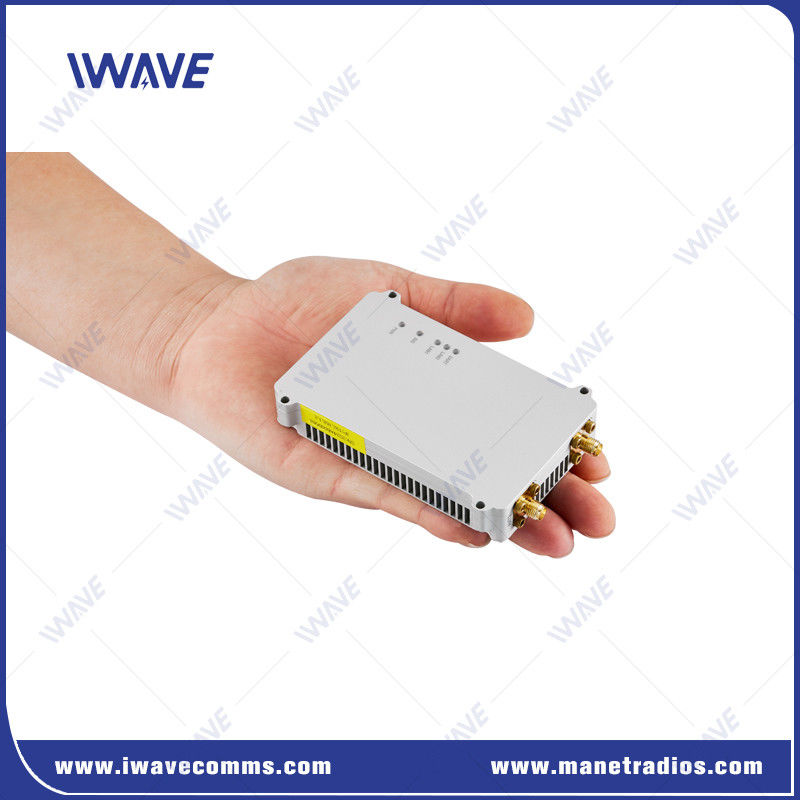

| Grootte |
110 x 70 x 18 mm
|
|
Gewicht |
TX: 150 g |
| Rx: 150 g |
|
|
