| Merknaam: | IWAVE |
| Modelnummer: | FIM-2450 |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

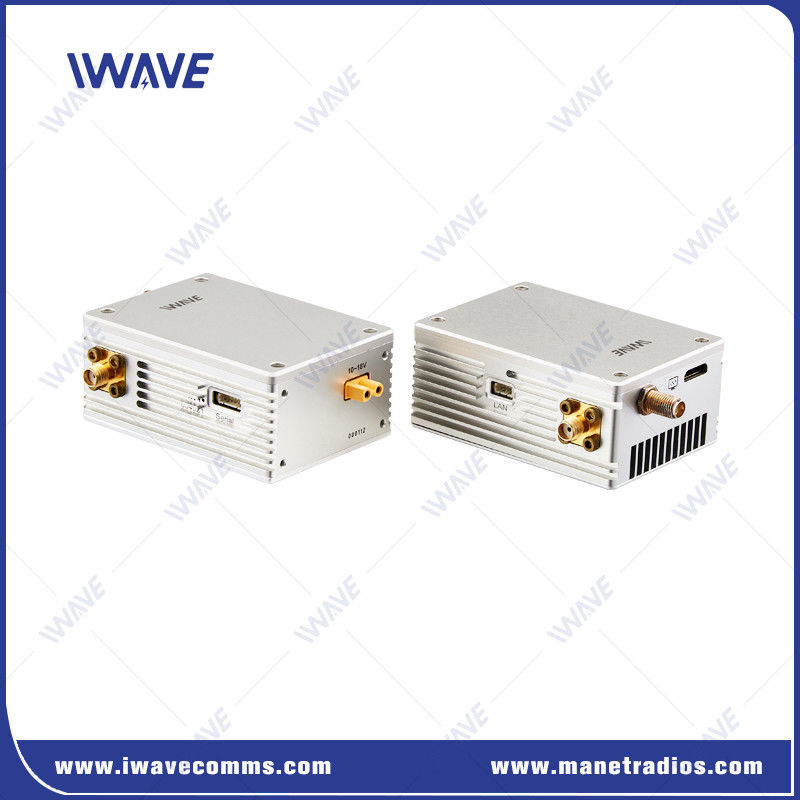

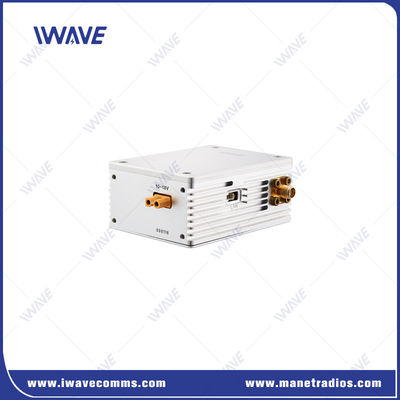

50 km lange afstand HDMI en SDI Drone Video Transmitter en Serial Data Downlink
Beschrijving
IWAVE FIM-2450 drone HDMI en SDI videotransmitter en seriële data downlink biedt robuuste video- en besturingskanalen voor grote drones ((VTOL/Fixed wing drone) met HDMI, SDI en IP video-invoer.Het levert full HD video en MAVLINK vluchtcontroledata draadloze mobiele communicatie zonder enige infrastructuur voor 50 km.
FIM-2450 dronecamera zender is gebaseerd op verbeterde TDD-COFDM technologie,die de FIM-2450 de mogelijkheid geeft om een hoge doorvoer van maximaal 6 Mbps in het videokanaal te ondersteunen en een superieure robuustheid in het besturingskanaal wanneer de afstand 50 km is.
De FIM-2450 weegt slechts 160 gram.
Video-kanaal kan eenvoudig worden aangesloten via de HDMI-interface, SDI-interface en Ethernet-interface.
Belangrijkste kenmerken
|
• Dual Tx-antenne en Dual Rx-antenne. • Hoog efficiënte H.264+H.265/FPGA codering |
 |
800Mhz en 1,4G bandoperatie
De FIM-2450 drone langeafstandsvideozender gebruikt het frequentiebereik van 806 tot 826 MHz en 1428-1448 MHz om interferentie met de besturingssystemen van vliegtuigen, die meestal 2,4 GHz zijn, te voorkomen.
FHSS voor anti-interferentie
Het automatische frequentiehoppende verspreidingsspectrum (FHSS) kiest het beste beschikbare kanaal dat gebruikt moet worden voor de bestrijding van interferentie.
SDI/HDMI/IP camera-invoer
Video-invoer: Ethernet-poort voor IP-camera, mini-HDMI-poort voor HDMI-camera en SMA-poort voor sdi-camera.
Video-uitgang: HDMI, SDI en Ethernet.
Vluchtcontrole
De FIM-2450 heeft twee full duplex seriële poorten. Ze zijn in staat om draadloos het besturingssignaal over te brengen voor de vluchtcontroller die op de UAV is bevestigd.4.8/4, Apm2.8, enz. Ondersteuning van de grondsoftware Mission Planner en QGround.
Versleutelde transmissie
De FIM-2450 drone digitale videotransmitter maakt gebruik van AES128 voor de videocodering om ervoor te zorgen dat niemand ongeautoriseerd in staat is om uw video-feed te onderscheppen.
Toepassing
Drone Video downlink is om video nauwkeurig en snel over te brengen van de ene plaats naar de andere om mensen op de grond duidelijk te laten zien wat er gebeurt in real time.Drone video zender is ook bekend als de "ogen" van dronesHet speelt een essentiële rol bij noodgevallen zoals oliepijplijninspectie, hoogspanningsinspectie, bosbrandmonitoring, enz.Mensen op de grond kunnen snel reageren als er een noodgeval is..
Specificatie
| Frequentie | 800 MHz | 806~826MHz |
| 1.4 GHz | 1428~1448MHz | |
| Anti-interferentie | Frequentiehopping | |
| Bandbreedte | 8MHz | |
| RF-vermogen | 2W | |
| Transmissiebereik | 50 km | |
| Datumtarief | 6 Mbps (gedeeld via video, Ethernet en seriële gegevens) De beste videostream: 2,5 Mbps | |
| Baud-tarief | 115200 | |
| Rx-gevoeligheid | - 104 dBm. | |
| Algorithme voor draadloze fouttolerantie | Draadloze basisband FEC voorwaarts foutcorrectie/video codec super foutcorrectie | |
| Video-latentie | Totale latentie voor codering + verzending + decodering 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80 ms 1080P/30 < 50 ms |
|
| Link Rebuild Tijd | < 1 s | |
| Modulatie | Uplink QPSK/Downlink QPSK | |
| Videocompressieformaat | H.264 | |
| Kleurenruimte voor video | 4:2:0 (optie 4:2Voor het eerst: | |
| Versleuteling | AES128 | |
| Starttijd | 15s | |
| Kracht | DC-12V (718V) | |
| Interface | Interfaces op Tx en Rx zijn hetzelfde1*Video-invoer/uitvoer: Mini HDMI 1*Video-invoer/uitvoer: SMA ((SDI)) 1*Krachtinvoerinterface 2*Antenne-interface: SMA 2*Seriële (3.3VTTL) 1*LAN (100Mbps) |
|
| Indicatoren | PowerWireless Link Status Indicator | |
| Energieverbruik | Tx: 17W ((Max) Rx: 16W | |
| Temperatuur | Werktijd: -40 °C tot + 85 °C | |
| Afmeting | Tx/Rx:73.8 x 54 x 31 mm(niet inclusief SMA & Power Plug) | |
| Gewicht | Tx/Rx: 160 g | |
| Metalen behuizing | CNC-handwerk | |
| Dubbele aluminiumlegeringsschelp | ||
| Anodiserende machines voor geleidende verwerking | ||
|
|
