| Merknaam: | IWAVE |
| Modelnummer: | FD-6100 |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 3-5 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
30 Mbps IP MESH Draadloos NLOS Video en TTL data Radios

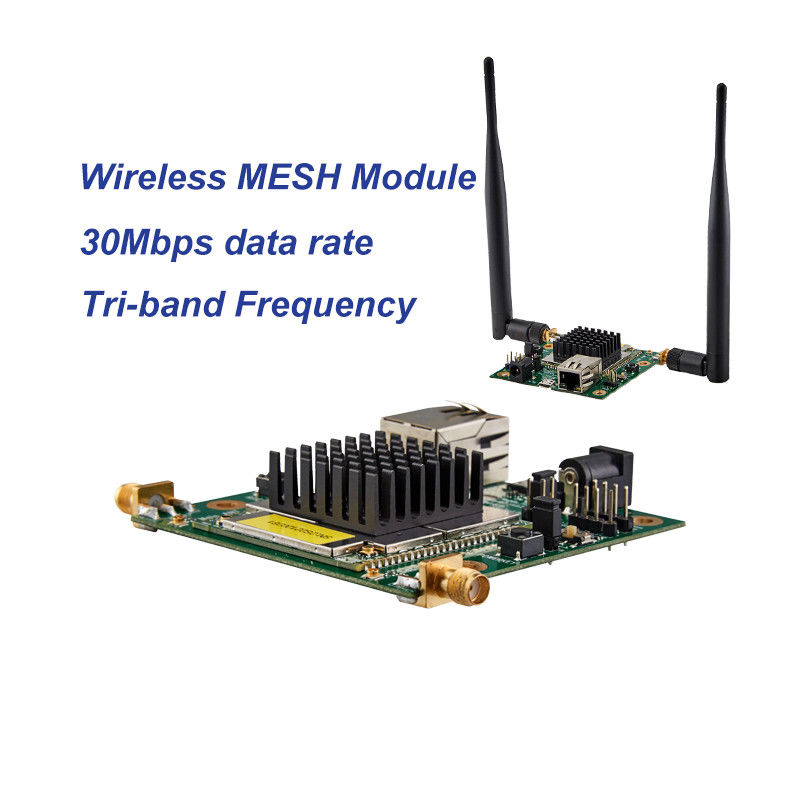

De FD-6100 is een compacte en veelzijdige digitale datalink die is ontworpen voor UAV (Unmanned Aerial Vehicle) en UGV (Unmanned Ground Vehicle) toepassingen.
Hieronder vindt u een overzicht van de kenmerken en specificaties:
Belangrijkste kenmerken
Driebandfrequentie: werkt op 800 MHz, 1,4 GHz en 2,4 GHz, selecteerbaar via software voor optimale prestaties in verschillende omgevingen.
Gegevenssnelheden: Ondersteunt gegevenssnelheden tot 30 Mbps voor zowel uplink als downlink, waardoor video- en telemetriecommunicatie van hoge kwaliteit wordt gewaarborgd.

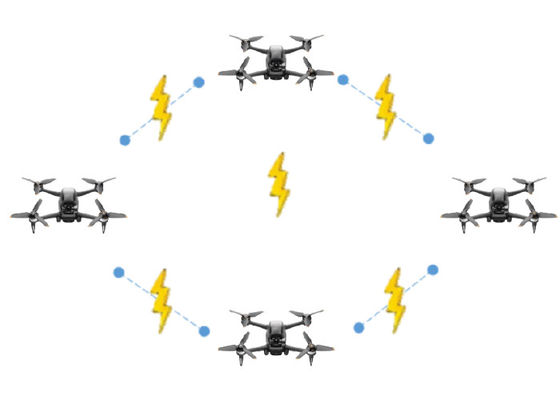

Fluid Self-Healing Mesh: Geoptimaliseerd voor mobiele toepassingen, waardoor een robuuste en flexibele mesh-netwerkoplossing wordt aangeboden.
Long Range LOS: Bereikt een gezichtsbereik van 10 km van lucht tot grond, waardoor het geschikt is voor uitgebreide bewakingsoperaties.
Verstelbaar uitgangsvermogen: een verstelbaar totaal uitgangsvermogen van 25 dBm met een vermogen van -40 dBm tot +25 dBm.
Node Capaciteit: Ondersteunt maximaal 32 nodes op een enkel frequentie-maasnetwerk, waardoor uitgebreide netwerkconfiguraties mogelijk zijn.
Meerdere communicatiemodi: in staat om te werken in mesh-, point-to-multipoint- en point-to-point-modi, waardoor flexibiliteit wordt geboden voor verschillende toepassingen.
Gelijktijdige IP- en seriegegevens: maakt het mogelijk om elk algemeen IP-apparaat te verbinden, waardoor veelzijdige integratieopties worden gewaarborgd.
Lage latentie: houdt de latentie onder de 25 ms, waardoor het geschikt is voor kritieke realtime toepassingen.
Robuuste RF-prestaties: maakt gebruik van FHSS-technologie (Frequency Hopping Spread Spectrum) in combinatie met TD-LTE-normen voor verbeterde betrouwbaarheid.
Versleuteling: ondersteunt 128/256-bits AES-versleuteling voor veilige gegevensoverdracht.
Web UI Management: Configuratie, beheer en realtime topologie kunnen worden afgehandeld via een gebruiksvriendelijke webinterface.
Firmware-upgrade: maakt lokale en externe firmware-upgrades mogelijk om ervoor te zorgen dat het apparaat up-to-date blijft.
Werktemperatuur: ontworpen voor een breed temperatuurbereik van -40 °C tot +80 °C
Compact en lichtgewicht: Met een gewicht van slechts 50 g en een verbruik van slechts 5 W inputvermogen is het ideaal voor integratie in compacte platforms.
Conclusies
De FD-6100 is een geavanceerde oplossing voor hoogwaardige draadloze communicatie in uitdagende omgevingen, met name voor UAV- en UGV-operaties.
De combinatie van robuuste functies, flexibiliteit en laag stroomverbruik maakt het een toonaangevende keuze voor moderne bewakings- en telemetriebehoeften.
Als u vragen heeft of meer informatie nodig heeft, vraag het dan gerust!
Ideaal voor gebruik voor breed bereik en multi-hop, mobiele toepassingen zoals robotica
Tactische communicatie
Draadloze videotransmissie van onbemande landvoertuigen
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km ((Lucht naar grond)) 500m-3km ((NLOS) Van grond naar grond)) | |
| CAPITATIE | 16 knopen | |
| Vermogen | 23dBm±2 (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC12V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Hoger prioriteit dan de netwerkpoort Wanneer het signaal wordt verzonden wordt gecorrigeerd, worden de controlegegevens met voorrang doorgegeven. |
|
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elke FD-6100-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u zelf het formaat definiëren. |
||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |
|
