| Merknaam: | IWAVE |
| Modelnummer: | FD-610X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

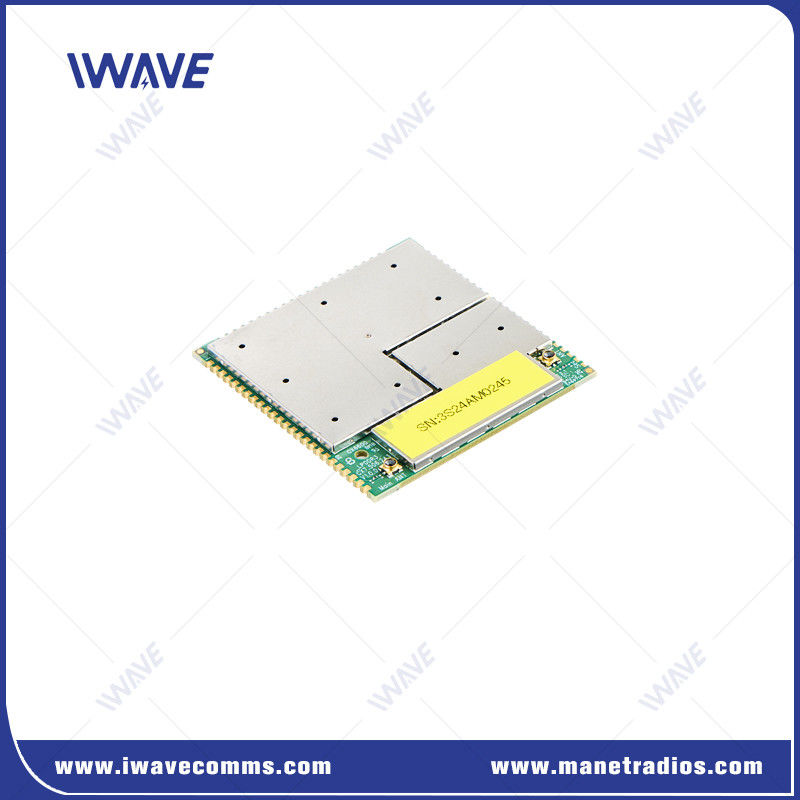

Geavanceerde Soc Development Board Transceiver voor extreem kleine robotica
Inleiding
De FD-610X Soc Development Board Transceiver is een nieuwe klasse industriële transceiver die specifiek is ontworpen voor robotica-platforms.Het is een Software Defined Radio gebaseerd op onze zeer robuuste MANET MESH golfvormen.Het optimaliseert het gebruik van de beschikbare bandbreedte van het kanaal, waardoor botsingen worden vermeden en een korte, voorspelbare datapakketlatentie wordt geboden.Een bredere bandbreedte in combinatie met een geavanceerd Interference Avoidance Scheme (IAS) maximaliseert de communicatie-effectiviteit in betwiste omgevingen en biedt bescherming tegen elektronische aanvallen (EA).
Hoe werkt het FD-610X Soc Development Board?
|
FD-610X Soc Development Boardis ontworpen om te worden gekoppeld aan ondersteunde begeleidende computingplatforms, ingebed in intelligente vluchtcontroles of geïntegreerd in grondrobotische platforms.
Het resultaat is een krachtige,schaalbare oplossing voor robuuste langeafstandsconnectiviteit en HD-videostreaming die over een lang bereik zonder zichtlijn wordt verzonden in uitdagende en overvolle omgevingen.
|
 |
Toepassing
Mini UAS
Drone UAS
UGV
Draadloze Ethernet-uitbreiding
Draadloze telemetrie
NLOS draadloze videotransmissie
Draadloze besturingssystemen
Specificatie
|
Transmissie |
Beeldopname-apparaat voor de data-opname en -codering van de hoofdbesturingsmodule |
Camera |
|
De hoofdbesturingsmodule stuurt de gecodeerde gegevens naar FD-610X via de USB- of HSIC-interface |
Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
|
De FD-610X stuurt de gecodeerde beeldgegevens naar de ontvanger via de luchtinterface. |
||
| Ontvangen | De FD-610X-ontvanger ontvangt de gecodeerde beeldgegevens en zendt deze vervolgens transparant door naar de hoofdbesturingsmodule. | |
| FD-610X stuurt gegevens naar de hoofdbesturingsmodule via USB- of HSIC-interface. | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
|
Na ontvangst van de gegevens door de hoofdbesturingsmodule wordt de afbeelding gedecodeerd en weergegeven. |
||
| PCB-grootte | 43.40*45.00*3.00 mm | |
| RF | Frequentie | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800 MHz: 806-826 MHz |
||
|
RF-vermogen |
25 dBm | |
|
Gevoeligheid (Toegang) |
2.4Ghz ((24415 kanaal) 20Mhz:-99 dBm 10Mhz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Toegang |
|
1.4Ghz ((14379 kanaal) 10MHz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Toegang |
|
|
800 MHz ((8160 kanaal) 10MHz:-103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Toegang |
|
Interface |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 hoge snelheid |
|
|
VS |
USB 2.0 hoge snelheid |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenne |
2 |
|
|
| Merknaam: | IWAVE |
| Modelnummer: | FD-610X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Verpakking: | Standaard kartonnen doos |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

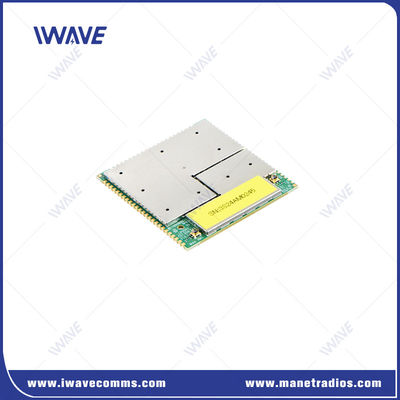

Geavanceerde Soc Development Board Transceiver voor extreem kleine robotica
