| Merknaam: | IWAVE |
| Modelnummer: | FD-780X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |
Multi Hops OEM IP Mesh SDR Radio voor onbemande systeemcommunicatie
Inleiding

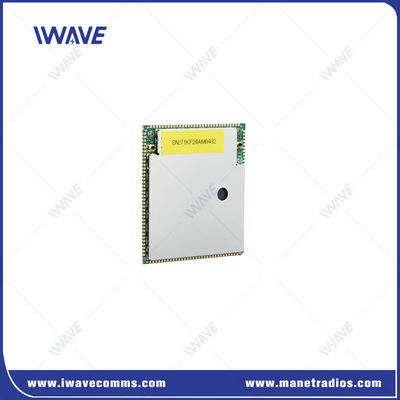

FD-780X is een kern SDR-module voor MESH-centrale zelforganiserend netwerk.ondersteunt meerdere bandbreedte toewijzingen (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), ondersteunt CA-modus (drageraggregatie) en neemt een plat architectuurontwerp aan om de latentie effectief te verminderen en de gegevensoverdrachtsmogelijkheden te verbeteren.Het heeft de kenmerken van een lange transmissieafstandDe kernmodule gebruikt een volwassen SOC-chipoplossing met een hoge integratie.het vermindert ook effectief het stroomverbruik van het systeem, om tegemoet te komen aan de behoeften van de industrie van verschillende klanten om UAV's, UGV's en andere scenario's voor betrouwbare communicatie te ontwikkelen.
Voordelen vanSDR-radio(FD-780X)
|
|
|
Specificatie van de SDR-radio
|
Functie-items |
Beschrijving |
Detail |
|

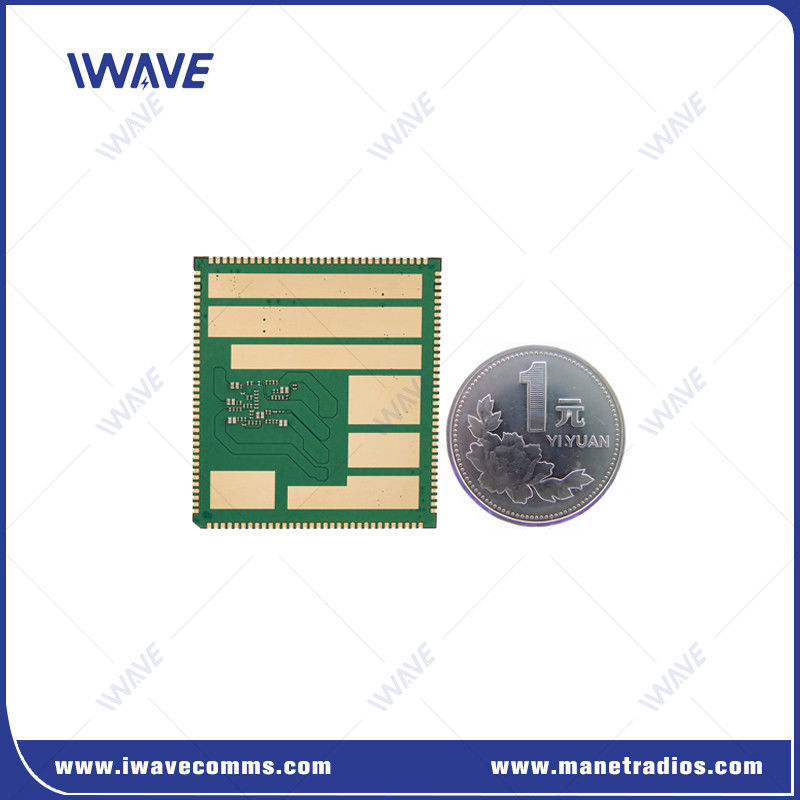

PCB's |
eenzijdig interfacebord |
Tolerantiebereik: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
RF-band 1 |
1420-1530 MHz |
|
RF-band 2 |
566-678 MHz |
|
|
Vermogen |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Gevoeligheid (1 Mbps) |
1.4G ((14700 kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kracht |
VSYS |
3.7V~4.35V,suggereert 4,0 V (invoer) |
|
D1V8A |
1.8V-uitgang |
|
|
A2V85A |
2.85V-uitgang |
|
|
VCC_D3V3 |
3.3V-uitgang |
|
|
5V_FEM |
RF-PA-chip stroomtoevoer ((Input) |
|
|
Netwerk |
Netwerkmodus |
Centrale Ad Hoc Network |
|
Capaciteit |
Maximaal 32 noden |
|
|
Hops |
Ondersteuning van multi-hop routing topologie, tot 31 hop |
|
|
Communicatie |
Ondersteunt unicast, multicast en broadcast transmissie modi. Alle knooppunten kunnen deze drie modi gebruiken voor communicatie |
|
|
Gegevenspercentage |
Alle knooppunten communiceren en delen de werkbandbreedte, en de maximale snelheid is 100Mbps |
|
|
Tijdsynchronisatie |
onafhankelijk van externe klok, zelfsynchroon |
|
|
Stroomregeling |
Alle knooppunten passen adaptief het transmissiekrachtniveau aan |
|
|
Subnet Fusion |
Ondersteuning voor het splitsen van één netwerk in meerdere netwerken |
|
|
Bewegingssnelheid |
Maximale steun 300 km/h |
|
|
Herzending |
HARQ Herzending |
|
|
Anti-jam |
Ondersteunt dynamische frequentiehopping binnen en over frequentiebanden |
|
|
