| Merknaam: | IWAVE |
| Modelnummer: | FD-780X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

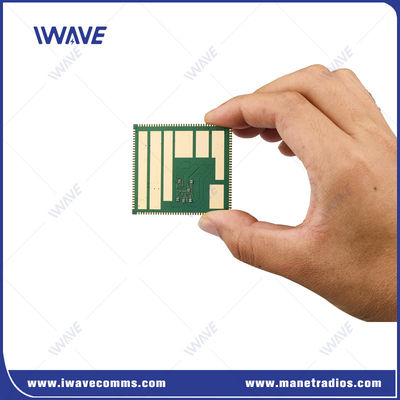

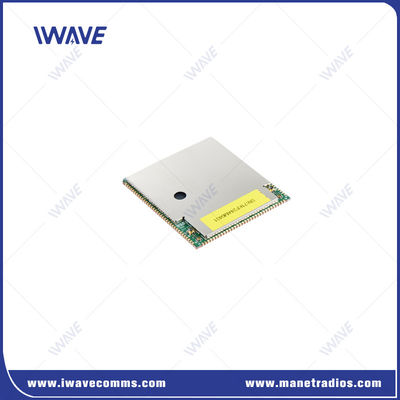

600 MHz tot 1,4 GHz L-band en UHF draadloze digitale dataverbinding voor onbemande systemen
Inleiding
Nieuwe Dynamische Frequentie Selectie, Frequentie Hopping & Onafhankelijke Uplink/Downlink Frequentie levert robuuste interferentie en antijam immuniteit!
Het miniatuur, lichtgewicht en robuuste ontwerp maakt de FD-780X een ideale kandidaat voor groottegevoelige toepassingen.de langeafstandscapaciteiten van de FD-780X zorgen voor hoogwaardige draadloze video- en telemetriecommunicatie.
Met het Time Division Multiple Access (TDMA) -protocol gebruiken FD-780X mesh onbemande systemen een token-beheerd kanaaltoegangsysteem waarin elk netwerkknooppunt een zendslot wordt toegewezen.Gebaseerd op netwerkparameters en gegevensverkeerAls gevolg hiervan, als een knooppunt meer gegevens heeft om te verzenden, zijn de tijdsschema's langer.Het aangewezen knooppunt op het pad naar de eindbestemming kan een data-endpoint of een repeater zijn..
Voordelen vanOnbemande systemen(FD-780X)
|
|
Specificatie vanOnbemande systemen(FD-780X)
|
Functie-items |
Beschrijving |
Detail |
|
PCB's |
eenzijdig interfacebord |
Tolerantiebereik: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
RF-band 1 |
1420-1530 MHz |
|
RF-band 2 |
566-678 MHz |
|
|
Vermogen |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Gevoeligheid (1 Mbps) |
1.4G ((14700 kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|

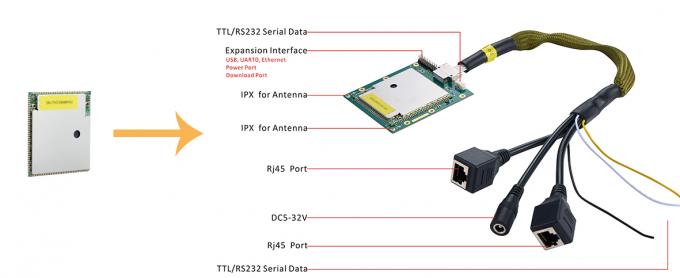

Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kracht |
VSYS |
3.7V~4.35V,suggereert 4,0 V (invoer) |
|
D1V8A |
1.8V-uitgang |
|
|
A2V85A |
2.85V-uitgang |
|
|
VCC_D3V3 |
3.3V-uitgang |
|
|
5V_FEM |
RF-PA-chip stroomtoevoer ((Input) |
|
|
Netwerk |
Netwerkmodus |
Centrale Ad Hoc Network |
|
Capaciteit |
Maximaal 32 noden |
|
|
Hops |
Ondersteuning van multi-hop routing topologie, tot 31 hop |
|
|
Communicatie |
Ondersteunt unicast, multicast en broadcast transmissie modi. Alle knooppunten kunnen deze drie modi gebruiken voor communicatie |
|
|
Gegevenspercentage |
Alle knooppunten communiceren en delen de werkbandbreedte, en de maximale snelheid is 100Mbps |
|
|
Tijdsynchronisatie |
onafhankelijk van externe klok, zelfsynchroon |
|
|
Stroomregeling |
Alle knooppunten passen adaptief het transmissiekrachtniveau aan |
|
|
Subnet Fusion |
Ondersteuning voor het splitsen van één netwerk in meerdere netwerken |
|
|
Bewegingssnelheid |
Maximale steun 300 km/h |
|
|
Herzending |
HARQ Herzending |
|
|
Anti-jam |
Ondersteunt dynamische frequentiehopping binnen en over frequentiebanden |
|
|
