| Merknaam: | IWAVE |
| Modelnummer: | FD-780X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |
23g 2X2 MIMO Point to Multiple Point draadloos SOC-ontwikkelingsbord
Inleiding
De FDM-680X is een compact 2x2 200MW MIMO IP PtMP Wireless SOC Development Board, ontworpen voor langeafstandscommunicatie en hoge data-volume luchtvaartmissies.hogere vermogensconfiguraties, zoals een 10W MIMO-model, zijn ook beschikbaar.
Dit systeem maakt gebruik van de FPGA-architectuur en ondersteunt multi-golfvorm mogelijkheden, ultra-breedband operatie, en high-speed frequentie hoppen in een ster topologie.Het is in staat om zowel gegevens als video te verzenden van punt tot punt., point-to-multipoint en multipoint-to-multipoint netwerkconfiguraties, waardoor het ideaal is voor flexibele en schaalbare communicatieoplossingen.

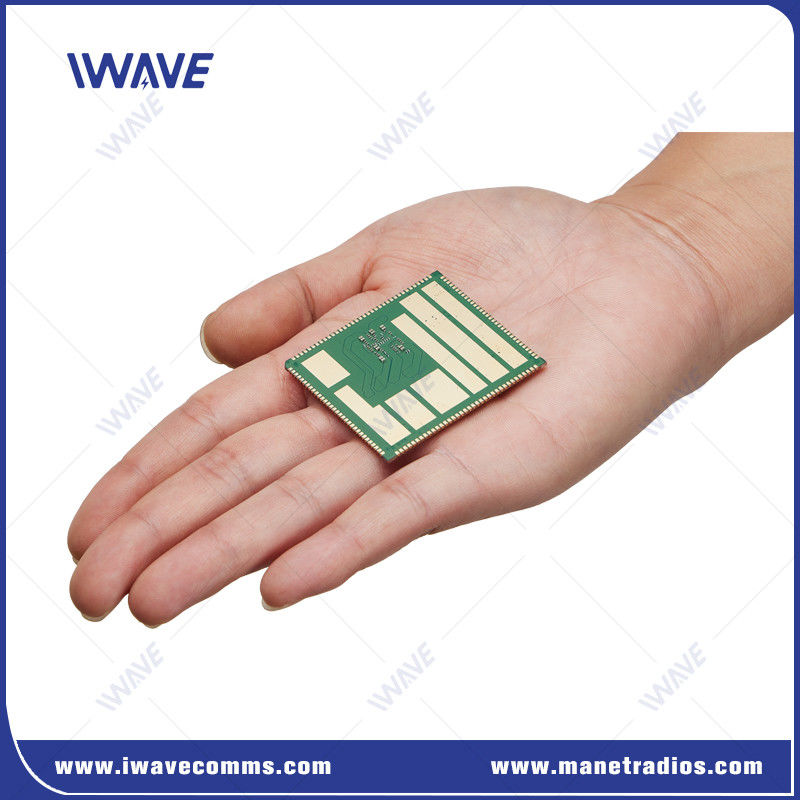

52*46*2,9 mm maakt het de kleinste OEM-breedbandradio-module en een ideale kandidaat voor systeemintegratie in kleine onbemande systemen om te presteren in uitdagende omgevingen,zoals binneninspectie van gebouwen of tunnels.
Voordelen vanDraadloze SOC
|
|
 |
Specificatie vanDraadloze SOC
|
Functies |
Beschrijving |
Detail |
|
PCB-grootte |
46.58±0.15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Frequentie |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
RF-vermogensniveau |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Gevoeligheid |
1 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 frequentiepunt) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Kracht |
VSYS |
3.7V~4.35V ((4V wordt voorgesteld) |
|
D1V8A |
1.8V stroomuitgang |
|
|
D2V85A |
2.85V stroomuitgang |
|
|
VCC_D3V3 |
3.3V stroomuitgang |
|
|
5V_FEM |
Aandacht voor de RF-PA-chip |
|
|
Master-slave knooppunt |
Configuratie van het centrale knooppunt |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
Gegevenspercentage |
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
|
|
Capaciteit |
Ondersteunt het aantal netwerknodes N≥2 en maximaal 64 servicenodes of 63 IDLE-statusnodes. |
|
|
Communicatiemodus |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
|
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
||
|
Toegang |
Ondersteunt meerdere slavennodes voor toegang tot het netwerk tegelijkertijd. |
|
|
Gegevenspercentage |
Alle slaven- en master-nodes delen het werk. bandbreedte in één richting. gelijktijdig stroomopwaarts en stroomafwaarts (20Mhz, ten minste 100Mbps) |
|
|
Verbindingsstatus |
Alle knooppunten in het netwerk blijven te allen tijde verbonden. |
|
|
Stroomregeling |
Adaptieve stroomverstrekking. |
|
|
Opstarten |
Zowel master- als slavenknoop ondersteunen vooraf ingestelde |
|
|
Vast vermogen |
Vaste stroomconfiguratie ((alleen master node wijzigen) |
|
|
Vaste frequentie |
Configuratie van de vergrendelingsfrequentie |
|
|
|
