| Merknaam: | IWAVE |
| Modelnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Model:FD-61MN

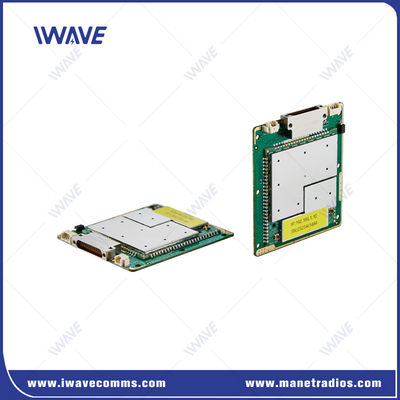

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Serial Data Link
Inleiding
DeFD-61MNis een zeer veelzijdige, miniatuur data-transmissie-module die ideaal is voor onbemande voertuigsystemen en een stabiele draadloze communicatie op lange afstand biedt met robuuste anti-jammerfuncties.Het vermogen om zelfstandig netwerken te vormen en te herstellen maakt het perfect voor dynamische omgevingen zoals UAV zwermen of robotschepen..
Belangrijkste kenmerken:
FD-61MN is een draadloos transmissieproduct ontworpen door IWAVE op basis van een volwassen SOC-chipset, een IP MESH-radio die full duplex TCPIP/UDP-gegevens en controle TTL-gegevenscommunicatie biedt.
De FD-61MN is ontworpen op basis van de draadloze communicatiestandaard TD-LTE.
Biedt draadloze communicatieverbinding van HD-video, data en seriebesturingsdata op basis van IP
Automatische frequentiehopping (FHSS) en adaptieve modulatie voor anti-interferentie.
Het bouwt een continu aanpassend zelfvormend en zelfherstellend mesh netwerk, waarmee knooppunten op elk moment kunnen aansluiten of verlaten.met een unieke gedecentraliseerde architectuur die continuïteit biedt, zelfs wanneer één of meer knooppunten verloren gaan.
Toepassingen:
Anti-jamming
Gebruikt frequentiehopping, adaptieve modulatie, adaptieve RF-zendvermogen en MANET-routing om verbinding te garanderen onder ongunstige omstandigheden.
Drie Ethernet-poorten
Veelzijdige verbinding: Ondersteunt verbinding met verschillende gegevensapparaten, waaronder camera's, ingebouwde pc's en sensoren.

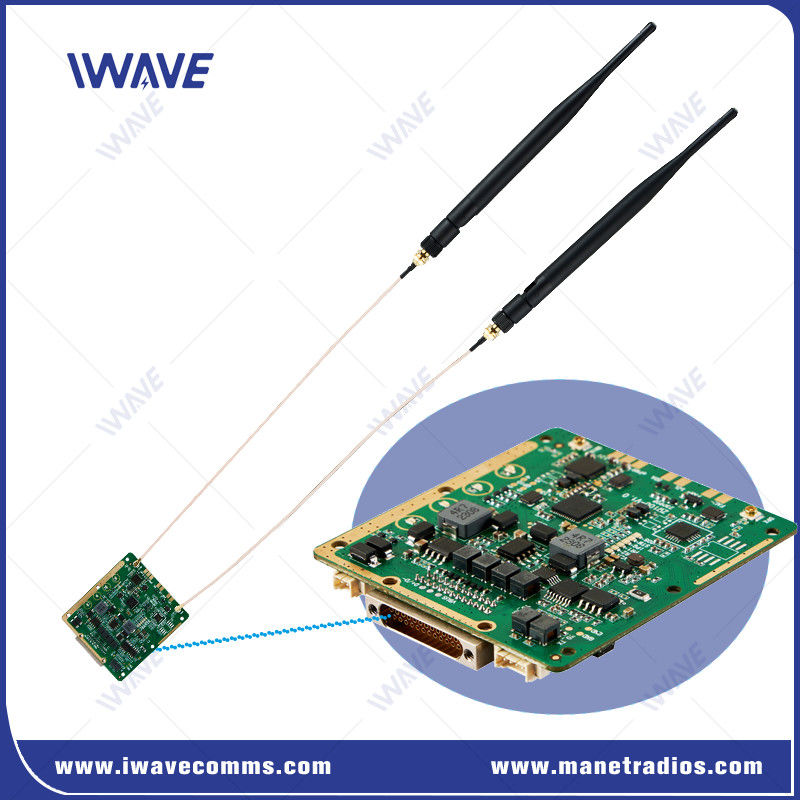

High-Standard Plug-in-interface voor luchtvaart
J30JZ-aansluitingen: vereist minimale installatieruimte.Liggewicht en betrouwbaar: zorgt voor een stabiele en betrouwbare communicatie met een goed elektromagnetisch afscherming en slagweerstand.Aanpasbare verbindingen: Configureerbare pinnen en stopcontacten om te voldoen aan diverse verbindings- en communicatievereisten.
Specificatie
| Algemeen | ||
| Technologie | MESH gebaseerd op TD-LTE draadloze technologie | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van het systeempercentage | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10 km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 32 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Draadloos | |||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Zelfherstel | Zelfadaptatie, zelforganisatie, zelfconfiguratie, zelfonderhoud | |||||
| Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | ||||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Interfaces | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 3x SERIE PORT | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
Video
|
|
