Geavanceerde breedband digitale datalink voor onbemande systemen in tri-banden

DeFDM-66MNis een geavanceerdebreedbanddigitale dataverbindingontworpen voor veilige draadloze communicatie inmobiele roboticaenonbemande systemenHet ondersteuntdrievoudige frequentiebanden—800 MHz,1.4 GHz, en2.4 GHz en kan worden beheerd via software voor frequentielectie, waardoor flexibiliteit in verschillende operationele omgevingen wordt geboden.

Belangrijkste kenmerken:

Drievoudige frequentiesteun: Selecteerbaar800 MHz, 1,4 GHz en 2,4 GHzfrequentiebanden om zich aan te passen aan verschillende communicatiebehoeften en -omgevingen.

• Langeafstand en hoge doorvoer: Biedt betrouwbaredraadloze videoentelemetrische communicatiemet een hoge doorvoer, ideaal voor beideNLOS (niet in zicht)enlangeafstandtoepassingen.

• Veilige communicatie: Zorgt voor veilige gegevensoverdracht voor kritieke toepassingen, waardoor het geschikt is voor gevoelige operaties zoals toezicht of inspectie.

• IP-gebaseerde seriële gegevensoverdracht: stelt besturingsstations in staat om meerdere mobiele robots (UGV's, drones, enz.) te beheren en te besturen door seriële gegevens via IP-adressen te verzenden.

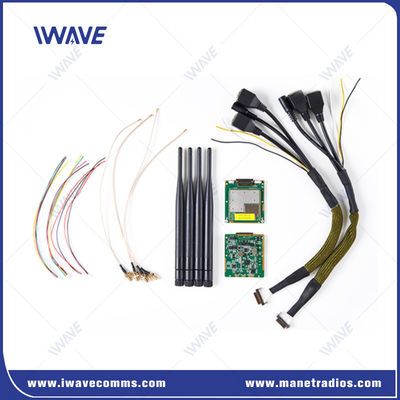

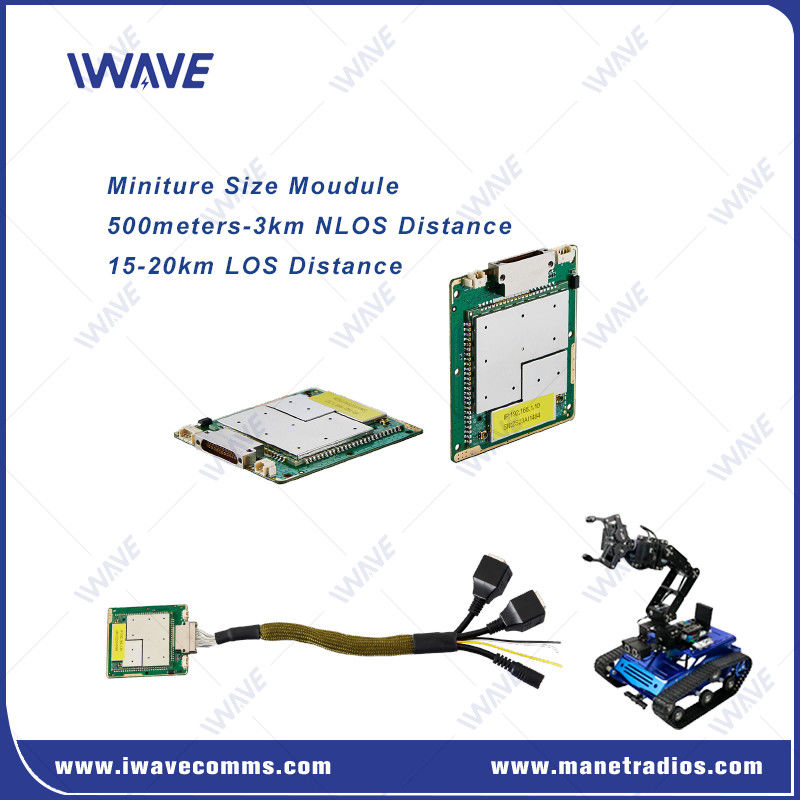

• Compact ontwerp: met een afmeting van60 x 55 x 5,7 mmHet is de kleinste OEM-breedbandradio-module, waardoor het ideaal is voor integratie in kleine onbemande systemen.

• Veelzijdige toepassingen: Goed geschikt voor gebruik inzwermende drones,UGV's, en andererobotsystemen, met name in omgevingen zoalsinspecties binnen gebouwenofTunnelonderzoekwaar traditionele communicatiesystemen mogelijk niet levensvatbaar zijn.

Conclusie:

DeFDM-66MNbiedt een compacte, hoogwaardige oplossing voor veilige draadloze communicatie in mobiele robotica en onbemande systemen,met name in uitdagende omgevingen zoals binneninspecties of NLOS-scenario'sDe kleine vormfactor en de drievoudige frequentiesteun maken het een ideale keuze voor systeemintegratie in kleine drones, UGV's en andere mobiele autonome eenheden.

Interface-definitie

J30JZ Definitie:
Pinnetje	Naam	Pinnetje	Naam	Naam	Pinnetje
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	D-	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	DC-VIN	22	SHOOT
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	DC-VIN
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

Toepassing

• Drones in zwerm: Ideaal voor de coördinatie van meerdere UAV's in zwermoperaties.

• UGV's en autonome voertuigen: Voor telemetrie en besturing in onbemande grondvoertuigen.

• Robotsysteemintegratie: kan worden geïntegreerd in kleine, mobiele robotplatforms voor gebruik in omgevingen zoalsbinneninspectieencomplexe terreinenwaar betrouwbare communicatie cruciaal is.

• Operaties buiten het net: maakt een effectieve werking mogelijk in afgesloten omgevingen zonder dat een vaste infrastructuur nodig is.

Specificatie

Algemeen
Technologie	Draadloze basis op TD-LTE Draadloze technologie standaard
Versleuteling	ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2
Gegevenspercentage	30 Mbps ((Uplink en Downlink)
	Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid
	Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen
Bereik	10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground)
Capaciteit	16 knopen
Bandbreedte	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Kracht	25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan.
Modulatie	QPSK, 16QAM, 64QAM
Anti-jamming	Automatische frequentiehopping tussen banden
Energieverbruik	Gemiddeld: 4-4,5 watt Maximaal: 8 watt
Stroominvoer	DC5V-32V

Gevoeligheid van de ontvanger			Gevoeligheid ((BLER≤3%)
2.4 GHz	20 MHz	-99 dBm	1.4 GHz	10MHz	-91 dBm ((10Mbps)
	10 MHz	-103 dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104 dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106 dBm		5MHz	-91 dBm ((5Mbps)
1.4 GHz	20 MHz	-100 dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103 dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104 dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106 dBm	800 MHz	10MHz	-91 dBm ((10Mbps)
800 MHz	20 MHz	-100 dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103 dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104 dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106 dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Frequentieband
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz
2.4 GHz	2401.5-2481,5 MHz
Communicatiemodus	Unicast, multicast, uitzending
Transmissie-modus	Volledige duplex
Netwerkmodus	Dynamische routing	Automatisch updaten van routes op basis van realtime verbindingsomstandigheden
Netwerkcontrole	Overheidscontrole	Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding
Systeembeheer	WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen
Herzending	L1	Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen
	L2	HARQ-herzendingen

RF	2 x IPX
Ethernet	3xEthernet
Reekspoort	2x RS232
Stroominvoer	2*Invoervermogen (alternatief)

CONTROL DATA-OVERZENDING
Bevelinterface	AT-commandoconfiguratie	Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie
Configuratiebeheer	Ondersteuning van configuratie via WEBUI, API en software
Werkwijze	TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus	● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
Baud-tarief	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Transmissie-modus	Pass-through modus
Protocol	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Mechanische
Temperatuur	-40°C~+80°C
Gewicht	26 gram
Afmeting	60 x 55 x 5,7 mm
Stabiliteit	MTBF≥10000 uur
