| Merknaam: | IWAVE |
| Modelnummer: | FDM-615PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Geavanceerde FHSS-communicatie-datalink voor video- en gegevensoverdracht over lange afstand
Beschrijving

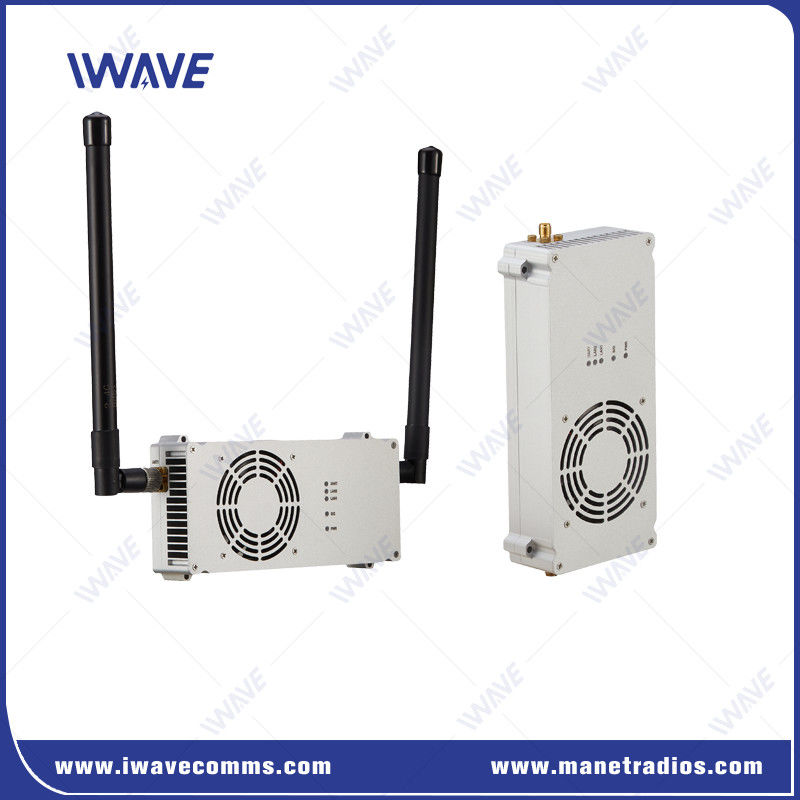

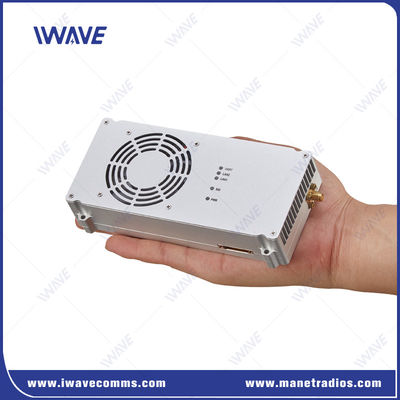

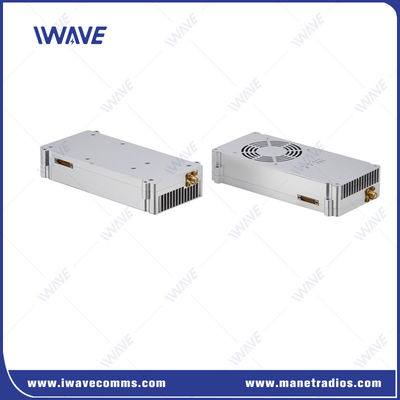

DeFDM-615PTMis een geavanceerde draadloze communicatiemodule die gebruikmaakt vanFrequency Hopping Spread Spectrum (FHSS)Het biedt betrouwbare, langeafstands-full-duplex Ethernet/seriecommunicatieIn een compacte en robuuste vormfactor, waardoor het ideaal is voor micro onbemande platforms.
Belangrijkste kenmerken
|
Belangrijkste kenmerken:
Sterke langeafstandscommunicatie
Duidelijke en stabiele aanbiedingenNLOS-videotransmissiemet een bereik van1-10 kmvoor toepassingen tussen de grond en de grond.
High-Definition videotransmissie
Ondersteunt realtimeHD 1080P60 videostreamingbij gegevenspercentages van8-12 Mbpsover afstanden van 1-10 km.
Korte latentie
Kenmerken ultra-lage latentie van60 ms tot 80 ms, waardoor naadloze controle en real-time videobewaking worden gewaarborgd.
Multi-frequentie-operatie
Werkt inUHF, L-band en S-band, met frequentiemogelijkheden waaronder800 MHzen1.4 GHz.
GebruiktAutomatische frequentiehopping (FHSS)voor een optimale selectie van de kanalen en het vermijden van interferentie.
Toepassing
IWAVE levert een langeafstands videotransmitter-ontvangersysteem zonder zichtlijn voor loggersystemen en een kabelsysteem.Kabelgardersystemen zijn vaak het voorkeurssysteem voor het oogsten van bomen op steil terrein.Terwijl de houtkapkar altijd moet verhuizen om het hout op te halen en deze afstand kan uit het zicht zijn bij het werken op convex terreinDe operator van de loggingmachine in de cabine moet een video-scherm van de loggingcar waarnemen zodat hij de loggingmachines veilig en efficiënt kan bedienen.
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Bereik | 100 km-150 km ((lucht tot grond) | |
| Capaciteit | 32 knooppunten | |
| NLOS-bereik | 5 tot 10 km van grond tot grond | |
| RF-vermogen | 10 Watt | |
| Latentie | Eind-tot-eind: 60 ms-80 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-verstoring | Automatische frequentiehopping | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Vermogen | ||
| Stroominvoer | DC 24V ± 10% | |
| Energieverbruik | 30 watt | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | l Hoogere prioriteit dan de netwerkpoort. Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden | |
| Opmerking:l De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden.ontvangst en controle, moet u het formaat zelf te definiëren | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Kracht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
