| Merknaam: | IWAVE |
| Modelnummer: | FDM-605PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Video- en besturingssignaaloverdracht voor onbemande industriële machines in NLOS
Beschrijving

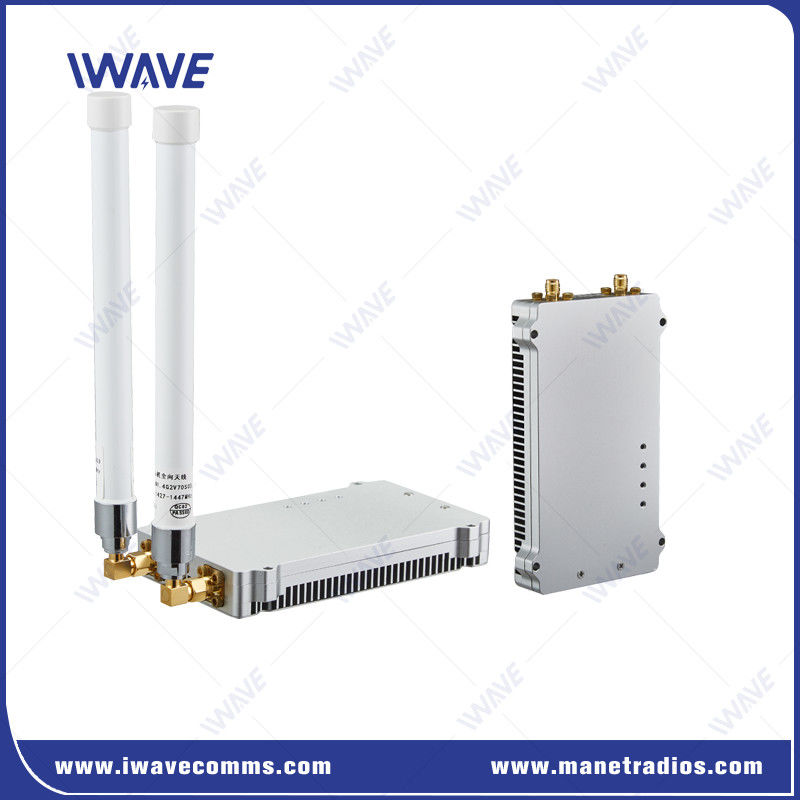

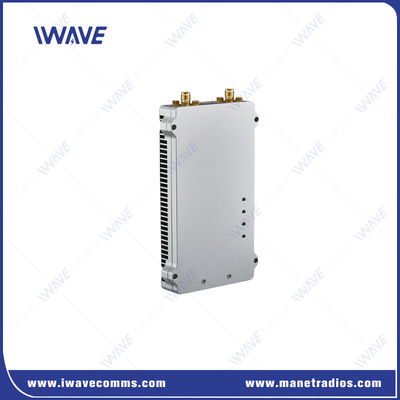

FDM-605PTM is een point-to-multi-point netwerkbord voor lange afstand video en data downlink naar de grond.Het is speciaal ontworpen voor vaste vleugel drone/helikopter/voertuigen video downlink voor 50km tijdens snel bewegen.
De FDM-605PTM is een geavanceerde netwerkschijf die is ontworpen voor video- en data-downlink-toepassingen op lange afstand en biedt robuuste prestaties in uitdagende Non-Line-of-Sight (NLOS) -omgevingen.speciaal ontworpen voor onbemande graafmachinesDeze oplossing zorgt voor naadloze communicatie over afstanden van 1-5 km in bossen, ruw terrein en stedelijke omgevingen.
Belangrijkste kenmerken
|
Technologische voordelen
Automatische krachtregeling
Het zendvermogen van elk knooppunt wordt automatisch aangepast en gecontroleerd op basis van de signaalkwaliteit.
Frequency-Hopping Spread Spectrum (FHSS)
Het IWAVE IP MESH-product berekent en evalueert intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bitfoutrate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het een frequentiehopping uitvoeren en een optimaal frequentiepunt uit de lijst selecteren.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
Automatische frequentiepuntregeling
Als de vooraf opgeslagen frequentiepunten niet geschikt zijn voor de netwerkinstallatie, zal de computer de volgende functie gebruiken:het zal automatisch proberen andere beschikbare frequentiepunten te gebruiken voor de netwerkinstallatie..
Toepassingen:
Onbemande industriële machines
Het maakt real-time videobewaking en gegevensoverdracht mogelijk voor graafmachines, tractoren, kranen en voertuigen, waardoor de operationele efficiëntie en veiligheid worden verbeterd.
Draadloze transmissie in moeilijke omgevingen
Ontworpen voor NLOS-operaties in gebieden met dichte obstakels of moeilijke omstandigheden.
Critische privénetwerken
Ideaal voor het opzetten van veilige communicatieverbindingen in industriële en tactische operaties, waardoor een ononderbroken gegevensstroom wordt gewaarborgd.
Afstandsbediening en monitoring
Biedt langeafstands, veilige en hogesnelheidsconnectiviteit, waardoor externe operaties en bewaking mogelijk zijn.
Specificatie
|
Algemeen |
Mechanische |
||
| Technologie | Draadloos op basis van TD-LTE-toegangstechnologie | Temperatuur | -20+55 |
| Versleuteling | ZUC/SNOW3G/AES (128/256) OptioneelLayer-2-encryptie | Afmetingen | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Gevoeligheid | -103 dBm | ||
| GROEP | 50 km (lucht tot grond) | Materiaal | Zilveren geanodiseerd aluminium |
| Modus | punt-tot-meerdere punten | Montage | Aan boord |
| MIMO | 2x2 MIMO |
Vermogen |
|
| Modulatie | QPSK, 16QAM, 64QAM | ||
| RF POWER | 33 dBm | Spanning | DC 12V |
| LATENCY | Eind tot eind: 60 ms-80 ms | Energieverbruik | 11 watt |
| Anti-JAM | Automatische frequentiehopping | ||
|
FREQUENtie |
Interfaces |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| PWER-INPUT | 1xJ30 | ||
| TTL gegevens | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Elektriciteitsniveau | 3.3V en compatibel met 2.85V |
| Controledata | RS232 |
| Baud-tarief | 115200bps |
| Transmissie-modus | Pass-through modus |
| Prioriteitsniveau | Hoogere prioriteit dan de netwerkpoort Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden. |
| Opmerking: 1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u het formaat zelf definiëren. |
|
|
Gevoeligheid |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
