| Merknaam: | IWAVE |
| Modelnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
Hoogwaardig draadloos transmissiesysteem voor HD-video- en datakommunicatie
Beschrijving

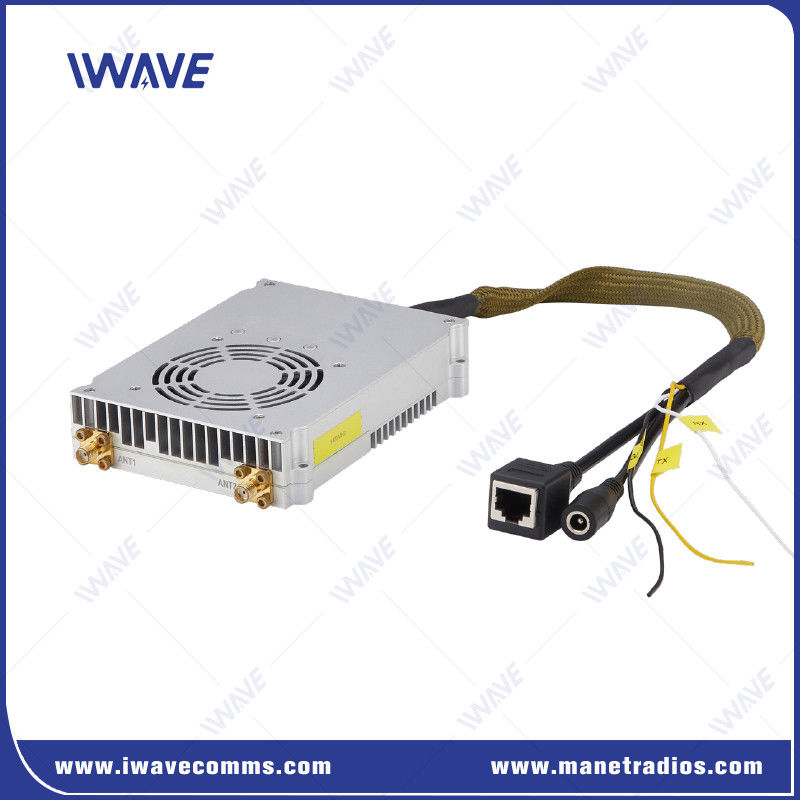

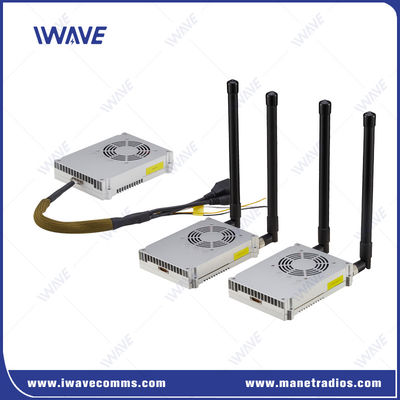

DeFDM-6802PTM, ontworpen door IWAVE, is een geavanceerde draadloze transmissieoplossing op basis van een volwassen SOC-chipset.2 watt vermogenen2x2 MIMO, zorgt het voor een robuuste en veiligeIP-communicatievoor HD-video, data en seriecontrole.
Het heeft grote voordelen bij het toepassen van VTOL/fixed wing drone/helikopter draadloze transmissie met slechts 273 g gewicht.
Het komt in 10W en 20W versie om een gecodeerde communicatieverbinding te creëren voor UAV-zwerm buiten de zichtlijn in complexe RF-omgevingen.
Belangrijkste kenmerken
|
|
Frequency-Hopping Spread Spectrum (FHSS)
Het IWAVE IP MESH-product berekent en evalueert intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bitfoutrate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het een frequentiehopping uitvoeren en een optimaal frequentiepunt uit de lijst selecteren.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
Automatische frequentiepuntregeling
Als de vooraf opgeslagen frequentiepunten niet geschikt zijn voor de netwerkinstallatie, zal de computer de volgende functie gebruiken:het zal automatisch proberen andere beschikbare frequentiepunten te gebruiken voor de netwerkinstallatie..
Waarom kiezen voor FDM-6802PTM?
Grote bandbreedte:Efficiënt video- en datacommunicatie verwerken met een lage latentie.
Anti-interferentie:Geavanceerde FHSS en adaptieve modulatie zorgen voor ononderbroken werking in uitdagende RF-omgevingen.
Plug-and-play:Vergemakkelijkt de implementatie met automatische configuratie en dynamische netwerken.
Duurzaam en flexibel:De interfaces van de J30 en de vele communicatieopties maken het geschikt voor verschillende robuuste toepassingen.
DeFDM-6802PTMis een ideale oplossing voor industrieën die een betrouwbaar, aanpasbaar en hoogwaardig draadloos transmissiesysteem nodig hebben voor kritieke video- en datacommunicatiewerkzaamheden.
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |
UGV: 5-10KM van grond tot grond ((LOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
86*120*24,2 mm |
600 MHz |
634 MHz tot 674 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port |
|
Vermogen |
1xDC Input |
DC24V-27V |
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus |
Als de server is ingesteld als TCP-server, wacht de seriële poort op de computerverbinding.
lWanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
lTCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
|
|
