| Merknaam: | IWAVE |
| Modelnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

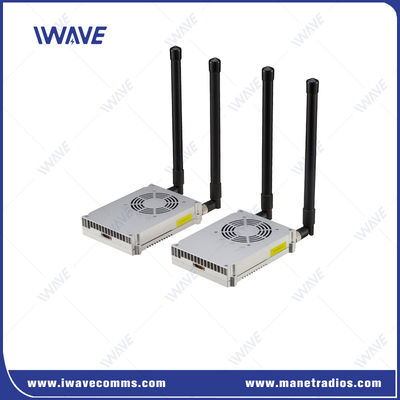

50 km 100 Mbps TCP UDP IP Digitale gegevensverbinding voor drones
Beschrijving
FDM-6802PTMis een point-to-multi-point netwerkbord voor lange afstand video en data downlink naar de grond. Het ondersteunt meerdere zenders in de lucht verzenden HD video en TTL gegevens naar een ontvanger op de grond.Het is speciaal ontworpen voor vaste vleugel drone/helikopter/voertuigen video downlink voor 50km tijdens snel bewegen.
De slimme antenne MIMO zorgt ervoor dat FDM-6802PTM real-time HD-video en breedband Ethernet-verbinding biedt met een transmissie-snelheid van 100 Mbps.

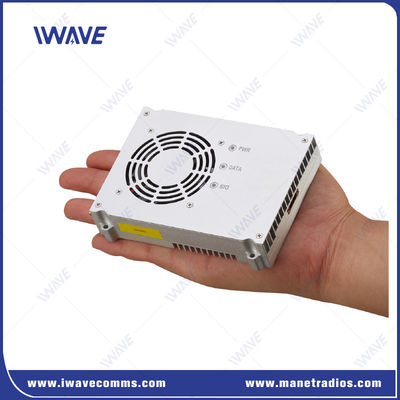

Het heeft grote voordelen bij het toepassen van VTOL/fixed wing drone/helikopter draadloze transmissie met slechts 273 g gewicht.
Belangrijkste kenmerken
|
|
HD-videocommunicatie op lange afstand en lage latentie
Biedt 50 km lucht-aarde full HD video downlink met tweerichtings dataoverdracht voor VTOL/vaste vleugel drone/helikopter.
Met minder dan 60ms-80ms latency voor 50km, zodat je kunt zien en controleren wat er live gebeurt.
Automatische krachtregeling
Het zendvermogen van elk knooppunt wordt automatisch aangepast en gecontroleerd op basis van de signaalkwaliteit.
HD-video- en gegevensoverdracht:Zorg voor stabiele en veilige communicatieverbindingen voor videostreaming, telemetrie en besturing.
Dynamische netwerkomgevingen:Ideaal voor snel veranderende draadloze omgevingen.
Industrieel en tactisch gebruik:Ondersteunt toepassingen in drones, autonome voertuigen en andere kritieke systemen die robuuste, langeafstandscommunicatie vereisen.
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |
UGV: 5-10KM van grond tot grond ((LOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
86*120*24,2 mm |
600 MHz |
634 MHz tot 674 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port |
|
Vermogen |
1xDC Input |
DC24V-27V |
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus |
Als de server is ingesteld als TCP-server, wacht de seriële poort op de computerverbinding.
lWanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
lTCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
|
|
