| Merknaam: | IWAVE |
| Modelnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

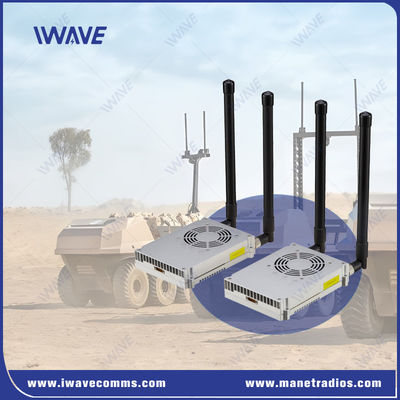

100 Mbps MIMO ((2x2) IP Digitale gegevensverbinding voor UGV en UAV voor meerdere camera's
Beschrijving

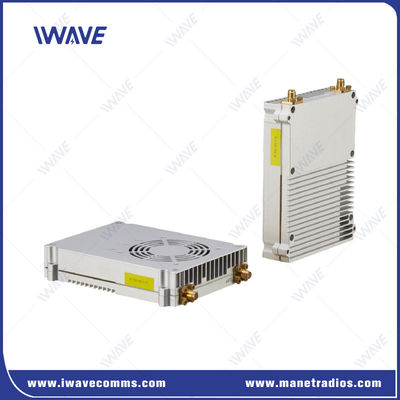

FDM-6802PTM is een draadloos transmissieproduct ontworpen door IWAVE op basis van een volwassen SOC-chipset, 2 watt vermogen, 2X2 MIMO. Het biedt draadloze communicatieverbinding van HD-video,gegevens en seriebesturingsgegevens op basis van IP.
FDM-6802PTM is ontworpen op basis van CA (Carrier Aggregation), MIMO-technologieën.Deze digitale gegevensverbinding biedt een robuuste en veilige verbinding in de 600 MHz- en 1 MHz-banden..4G frequentieband.FDM-6802PTM kaneen realtime HD-video- en breedband-Ethernetverbinding met een transmissiesnelheid van 100 Mbps bieden.
Het heeft grote voordelen bij het toepassen van VTOL/fixed wing drone/helikopter draadloze transmissie met slechts 273 g gewicht.
Belangrijkste kenmerken
Bandbreedte: 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Transmissievermogen: 33 dBm
Ondersteuning van 800Mhz/1.4Ghz-frequentieopties
Lucht-aard bereik 50 km
NLOS 1km-5km afstand van grond tot grond
Automatische krachtregeling
Automatische frequentiepuntregeling
Ethernet-communicatie via J30-interface
RS232-communicatie via J30-interface
Afmetingen en gewicht: W: 273g/D:130*100*25 mmmm
Anti-jamming: FHSS ((Frequency Hopping Spread Spread Spectrum)
FDM-6802PTM gebruikt het specifieke algoritme en mechanisme van het IWAVE-team om de frequentiehoppingfunctie te bereiken.
Tijdens het werken berekent en evalueert FDM-6802PTM intern de huidige verbinding op basis van factoren zoals de ontvangen signaalsterkte RSRP, de signaal-ruisverhouding SNR en de bit error rate SER.Indien aan de voorwaarde van het oordeel is voldaan, zal het frequentie hoppen uit te voeren en Selecteer een optimale frequentie punt uit de lijst.
Als de draadloze toestand goed is, wordt de frequentiehopping niet uitgevoerd totdat aan de beoordelingsvoorwaarde is voldaan.
Toepassingen:
HD-video- en gegevensoverdracht:Zorg voor stabiele en veilige communicatieverbindingen voor videostreaming, telemetrie en besturing.
Dynamische netwerkomgevingen:Ideaal voor snel veranderende draadloze omgevingen.
Industrieel en tactisch gebruik:Ondersteunt toepassingen in drones, autonome voertuigen en andere kritieke systemen die robuuste, langeafstandscommunicatie vereisen.
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |
UGV: 5-10KM van grond tot grond ((LOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
86*120*24,2 mm |
600 MHz |
634 MHz tot 674 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port |
|
Vermogen |
1xDC Input |
DC24V-27V |
|
Bevelinterface |
AT-commandoconfiguratie |
API/HTTP/UART voor AT-opdrachtconfiguratie |
|
Configuratiebeheer |
Ondersteuning van configuratie via WEBUI, API en beheersoftware |
|
|
Werkwijze |
TCP-servermodus |
Als de server is ingesteld als TCP-server, wacht de seriële poort op de computerverbinding.
lWanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP.
lTCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT
|
|
Baud-tarief |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through-modus |
|
|
Systeembeheer |
Ondersteunt WATCHDOG-functie, alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd en automatisch worden opnieuw ingesteld |
|
|
|
