| Merknaam: | IWAVE |
| Modelnummer: | FD-7802MT |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T |

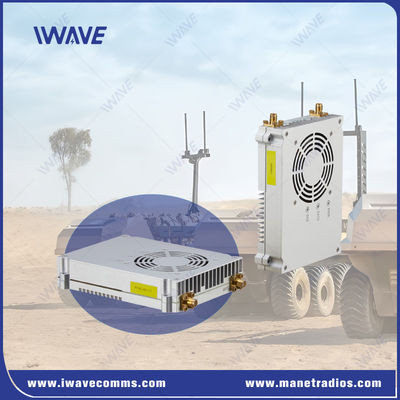

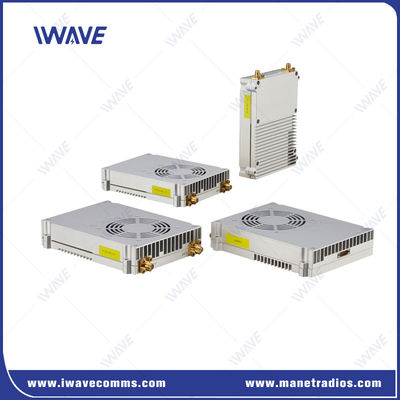

IP MESH Radio voor onbemande systemen 5 km NLOS Video & Control Data
Beschrijving
De FD-7802MT maakt gebruik van de MESH-netwerkmodus om IP-transparante transmissiekanalen te bieden voor toepassingen op de bovenste laag, zoals video en data.
De FD-7802MT ondersteunt 100 Mbps data-overdracht, speciaal ontworpen voor meerdere camera's op één drone.De hoge bandbreedte ((100Mbps) kan meerdere videostreams ondersteunen die tegelijkertijd naar het controlestation worden verzonden.het kan ook 1-5 km NLOS transmissie afstand ondersteunen in ruwe en obstakels omgeving.
De FD-7802MT is een ideale oplossing voor missie-kritieke communicatiebehoeften, die robuuste, veilige en schaalbare connectiviteit biedt in complexe, niet-afstandsomgevingen.gemak van inzet, en de hoge prestaties maken het een uitstekende keuze voor een breed scala aan toepassingen.
Kenmerken
Flexible Deployment: maakt het mogelijk om snel netwerken te maken met een hoge compatibiliteit, een laag stroomverbruik en een hoge bandbreedte, waardoor een snelle implementatie in een verscheidenheid aan uitdagende omgevingen wordt gewaarborgd.
Multi-Hop Connectivity: ondersteunt multi-hop relais, waardoor het ideaal is voor uitgebreide communicatiebereiken in grote of belemmerde gebieden.
Naast de ondersteuning van de MIMO-modus gebruikt de FD-7802MT ook de CA-technologie van LTE-A (Carrier Aggregation).
WIn vergelijking met de MIMO-modus heeft de CA-modus geen beperkingen op de plaats van installatie en de afstand tussen de antennes van het apparaat,het uitrollen flexibeler en gemakkelijker maken om een hoge bandbreedte dataoverdracht te bereiken.
Deze robuuste digitale gegevensverbinding biedt een robuuste en veilige verbinding in de frequentieband van 600 MHz en 1,4G

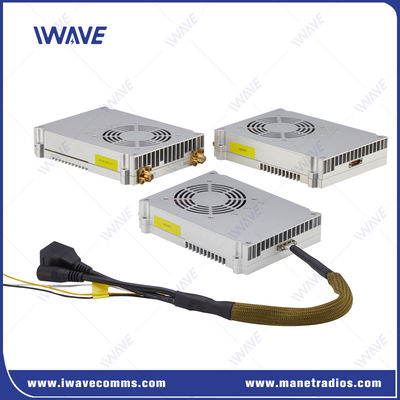

J30 Aviation Plug Interface: De FD-7802MT beschikt over een robuuste J30 Aviation Plug interface, die duurzaamheid en een gemakkelijke aansluiting garandeert.
Meerdere communicatieopties: ondersteunt zowel Ethernet- als seriële poortcommunicatie, waardoor de integratie met verschillende apparaten flexibel is.
Bedrade Ethernet-toegang: biedt betrouwbare Ethernet-connectiviteit voor stabiele, hogesnelheidsgegevensoverdracht en -controle.
Toepassing
Autonome onbemande platforms
Ontworpen voor onbemande graafmachines, trekkers, kranen, robots en voertuigen, die betrouwbare video- en telemetriecommunicatie garanderen.
Industriële en tactische operaties
Ondersteunt operaties in ruwe RF-omgevingen, waaronder stedelijke, bosrijke en bergachtige gebieden.
OEM-integratie
Biedt een API-document en sterke R&D-ondersteuning voor OEM's om secundaire ontwikkeling en naadloze integratie te vergemakkelijken.
Specificatie
|
Algemeen |
Draadloos |
|||
|
Technologie |
Draadloos op basis van TD-LTE-technologie-normen |
Communicatie |
1T1R 1T2R 2T2R |
|
|
Video-uitzending |
1080p HD-videotransmissie, H.264/H.265 adaptief |
IP-gegevensoverdracht |
Ondersteunt gegevensoverdracht op basis van IP-pakketten |
|
|
Versleuteling |
ZUC/SNOW3G/AES(128) Facultatief laag-2 |
Gegevenslink |
Full duplex communicatie |
|
|
Gegevenspercentage |
Maximaal 100 Mbps ((Uplink en Downlink) |
Opwaartse en neerwaartse verhouding |
2D3U/3D2U/4D1U/1D4U |
|
|
Bereik |
UGV: 5-10KM van grond tot grond ((LOS) UGV: 1-3KM Ground to ground (NLOS) |
Automatische herstructureringsketen |
Automatische herstelling van de verbinding na een linkfalen/herimplementaire werking van het netwerk na een linkfalen |
|
|
Capaciteit |
64 nodes |
Gevoeligheid |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Overdraagkracht |
2 watt |
10 MHz |
-100 dBm |
|
|
Latentie |
Air interface vertraging < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulatie |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-jamming |
Frequentiehopping en adaptieve modulatie |
10 MHz |
-100 dBm |
|
|
Bandbreedte |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Energieverbruik |
30 Watt |
VERSLAG VAN FREQUentie |
||
|
Stroominvoer |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
600 MHz |
566 MHz tot 678 MHz |
|
|
Mechanische |
||
|
Werktemperatuur |
-20°C~+55°C |
|
|
Afmeting |
130*100*25mm ((Antenne niet inbegrepen) |
|
|
Gewicht |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xSeriële poort |
1. DEBUG Serial Port 2. Base Serial Port (alleen ondersteuning voor TCP/UDP) 3Verleng de seriepoort. |
|
Vermogen |
1xDC Input |
DC24V-27V |
V&A
V: Wat zijn de belangrijkste communicatieinterfaces die door de FD-7802MT worden ondersteund?
A:De FD-7802MT ondersteunt:
Ethernet-communicatie voor hogesnelheidsgegevensoverdracht.
Serial port communicatie (RS232) voor integratie met verschillende apparaten.
J30 interfaces voor betrouwbare, veilige verbindingen in ruige omgevingen.
V: Hoe gaat de FD-7802MT om met interferentie?
A: DeFD-7802MTwerknemerAutomatische frequentiehopping (FHSS)enadaptieve modulatieDit stelt het apparaat in staat om dynamisch over te schakelen naar de beste beschikbare frequentie en een stabiele communicatie te behouden in omgevingen met RF-geluid en congestie.
|
|
