| Merknaam: | IWAVE |
| Modelnummer: | FDM-615PTM |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

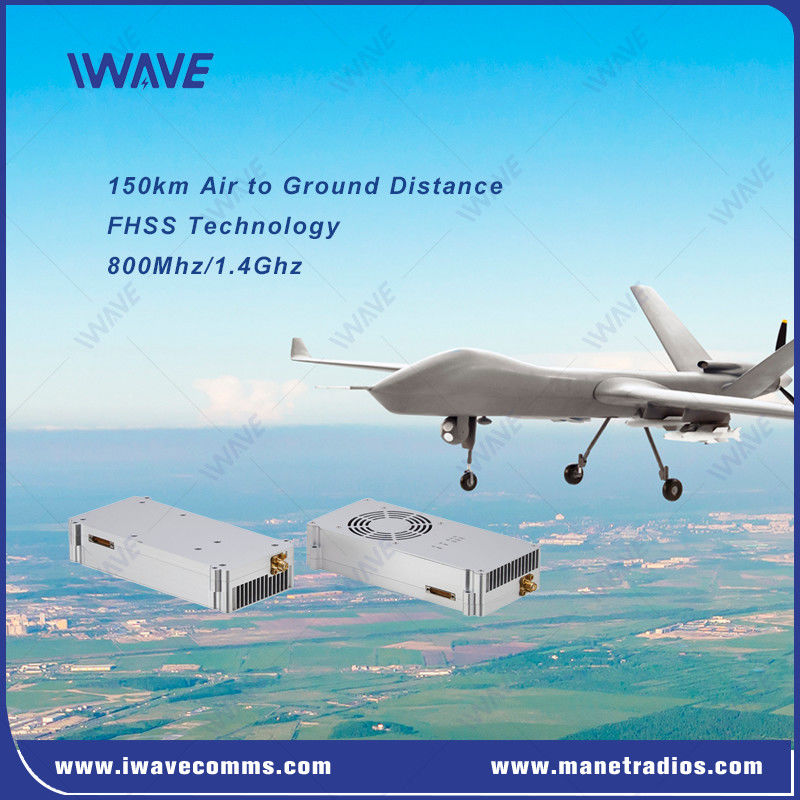

150 km lange afstand draadloze HD video zender voor drone
Beschrijving
DeFDM-615PTMis een geavanceerde draadloze transmissie-eenheid die is ontworpen voor video- en data downlink op lange afstand, met bijzondere aandacht voor onbemande luchtvaartuigen (UAV's), waaronder drones en helikopters met vaste vleugels.Deze oplossing is ideaal voor toepassingen zoals noodcommunicatie, patrouillebewaking van elektriciteitslijnen, maritieme operaties en eerste hulpverleners.
Nieuwe Dynamische Frequentie Selectie, Automatische Power Control, Sterk NLOS vermogen, Frequency Hopping & Ultra Wide L-band Range 1420-1530Mhz Frequentie levert robuuste interferentie en antijam immuniteit!
Het gewicht van 280 g en de kleine afmetingen maken de FDM-615PTM een ideale kandidaat voor hoogwaardige draadloze video- en telemetriecommunicatie op micro-onbemande platforms.
Belangrijkste kenmerken
|
 |
Frequency Hopping Spread Spectrum (FHSS):
DeFDM-615PTMGebruikFHSSHet is een zeer efficiënt systeem voor de betrouwbare gegevensoverdracht over lange afstanden, dat een uitstekende weerstand biedt tegen lawaai en storingen, waardoor ook in moeilijke omgevingen robuuste prestaties worden gewaarborgd.
Langbereik en NLOS-mogelijkheden:
De eenheid biedt een stabiele communicatie overtot 150 km(duidelijke zichtlijn) met zijn2dBi glasvezel-antenne, waardoor het ideaal is voor hoogwaardige UAV's, waaronderVTOLendrones met vaste vleugels.
Hoge gegevenssnelheid voor HD-videotransmissie:
Op een afstand van150 km, deFDM-615PTMbiedt8-12 Mbpsgegevensdoorvoer, waardoorFull HD 1080P60Dit is cruciaal voor real-time video toepassingen zoals surveillance, remote monitoring en missiecontrole.
Lage latentie:
Het apparaat biedtkorte latentie (60-80 ms)Deze functie is vooral belangrijk voor taken zoals afstandsbediening met gimbal of camera gericht.
Toepassing
UAV'sLangeafstandscommunicatie voor drones, VTOL's en helikopters.
Eerste respondenten:Noodcommunicatie voor snelle inzet in kritieke situaties.
Bewaking van de elektriciteitsleiding:Verzending van gegevens en video op lange afstand voor inspectie op afstand.
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Bereik | 100 km-150 km ((Lucht naar grond) | |
| Capaciteit | 32 knooppunten | |
| NLOS-bereik | 5 tot 10 km van grond tot grond | |
| RF-vermogen | 10 Watt | |
| Latentie | Eind-tot-eind: 60 ms-80 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-verstoring | Automatische frequentiehopping | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Vermogen | ||
| Stroominvoer | DC 24V ± 10% | |
| Energieverbruik | 30 watt | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | l Hoogere prioriteit dan de netwerkpoort. Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens met prioriteit verzonden | |
| Opmerking:l De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden.ontvangst en controle, moet u het formaat zelf te definiëren | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Kracht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
