Veilige Draadloze UGV-Datalinks voor NLOS-Communicatie

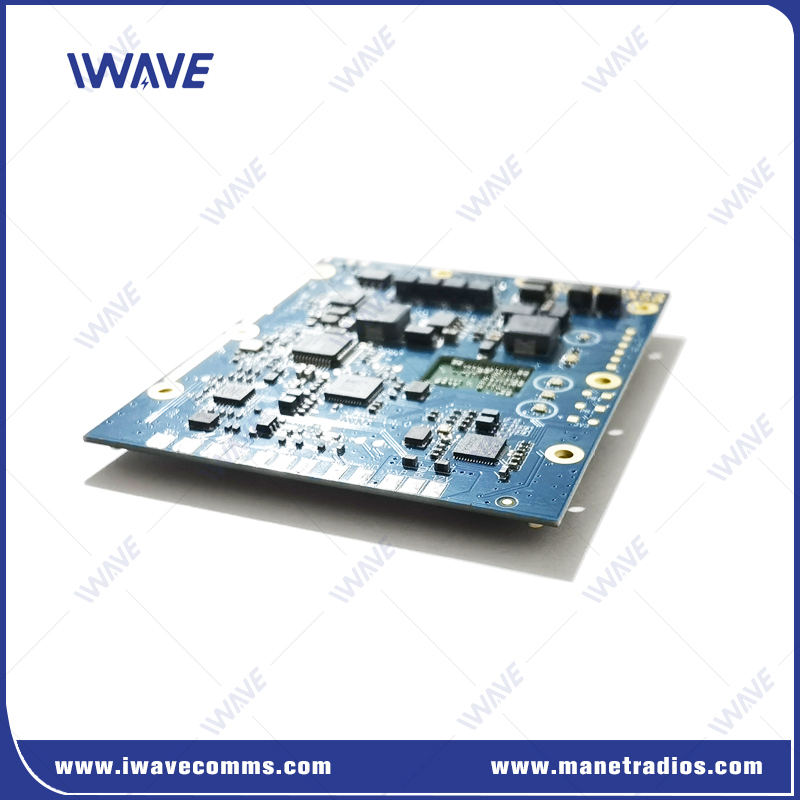

FD-7800 MiMo IP Mesh Core Module Belangrijkste kenmerken:

Krachtige prestaties in ultracompact ontwerp

De FD-7800 IP MESH Core Module is ontworpen voor geavanceerde onbemande systemen en levert 2x2 MIMO MANET-radioprestaties in een ultra-lage SWaP (Size, Weight, and Power) OEM-pakket.

✔ Compact & High-Performance – Integreert C2, sensor/telemetriegegevens en comms-relais voor naadloze UGV-communicatie
✔ Militaire beveiliging – Geavanceerde AES-128-encryptie + snelle frequentiehopping voor anti-jamming-veerkracht
✔ Bewezen in de strijd – Behoudt topprestaties in complexe, betwiste RF-omgevingen

✔ Geavanceerde LDPC-kanaalcodering – Superieure anti-interferentieprestaties
✔ Snel flexibel netwerken – Ondersteunt maximaal 32 knooppunten
✔ IP-gebaseerde PHY-laagtechnologie – Maakt zowel unicast- als broadcastmodi mogelijk
✔ Intelligent zelforganiserend netwerk

• Selecteert automatisch optimale transmissieroutes
• Wijs dynamisch kanaalbandbreedte toe
• 1-3 km NLOS (Non-Line-of-Sight) bereik per knooppunt+

✔ Multi-Platform Compatibiliteit – Ideaal voor robotica, UAV's, USV's en onbemande systemen

Ad Hoc Digital Wireless Data Link System - Belangrijkste kenmerken:

• SDR: Software Defined Radio, 's werelds kleinste MIMO dual-band mesh-radio
• Maximale bandbreedte van 40 MHz: maakt gebruik van LTE-A's CA-technologie (Carrier Aggregation): Dual carriers ondersteunen een maximale operationele bandbreedte van 40 MHz (2 x 20 MHz).
• Sterke interferentiebestendigheid: 600 MHz (566-678 MHz) en 1,4 GHz (1420-1530 MHz) dual-band, in totaal 222 MHz, waardoor interferentie effectief wordt vermeden.
• Frequentiehopping: Frequentiehopping wordt uitgevoerd op basis van RSRP, SNR en SER om de optimale frequentie te selecteren.
  100 Mbps doorvoer: 64 knooppunten delen 100 Mbps uplink- en downlink-snelheden.
• Sterke Non-Line-of-Sight-mogelijkheden: Grond-naar-grondcommunicatie reikt tot 1-3 kilometer.
• 10 km communicatiebereik: Lucht-naar-grond LOS-communicatiebereik tussen vliegtuigen en GCS is 10 kilometer.

Veilige draadloze UGV-datalinks voor NLOS-communicatie

Eenvoudige integratie

De ontwerpdocumentatie in onze self-service technische bibliotheek maakt snelle en eenvoudige productintegratie mogelijk en helpt ingenieurs de functies en functionaliteit van de FD-7800-radio te maximaliseren. Documentatie omvat:

• Integratie- en configuratiehandleidingen
• FD-7800 radio- en antennegegevensbladen
• Regelgevingscertificeringen en compliance-informatie
• Toepassings- en releasenotes, evaluatiekitdocumentatie, whitepapers en meer
• API-document en AT-opdrachtenbestand

FHSS (Frequency Hopping Spread Sprectrum)

Met behulp van IWAVE's eigen algoritmen en mechanismen berekent en evalueert de FD-7800 intern de huidige linkkwaliteit op basis van factoren zoals RSRP, SNR en SER. Wanneer vooraf gedefinieerde drempels worden bereikt, initieert het systeem frequentiehopping en selecteert het de optimale frequentie uit een database. De uitvoering van frequentiehopping is volledig afhankelijk van real-time draadloze omstandigheden:

1. Wanneer de linkkwaliteit stabiel blijft, vindt er geen hopping plaats.
2. Het systeem behoudt de huidige frequentie totdat de overdrachtscriteria zijn bereikt.

Diverse interfaces

De rijke interfaces stellen gebruikers in staat om verschillende terminals aan te sluiten.

• Uitbreidingspoort: het is een 20-pins poort voor gebruik om meer interface te definiëren
  en single-chip microprocessor-toepassing, downloadpoort, voedingspoort, enz.
• RJ45-poorten: gebruikers kunnen de IP-camera, sensoren, boord
  microcomputers zoals Linux/windows/Android...
• Seriële poort: het kan worden aangesloten op PTZ, vluchtbesturing zoals
  pixhawk
• USB: het kan worden gebruikt voor debugging en het verzenden van AT-opdrachten of
  enumereer het als netwerkpoort of AT-opdrachtenpoort.

Algemeen

Draadloos

Dual Frequency Band
