| Merknaam: | IWAVE |
| Modelnummer: | FDM-6600 |

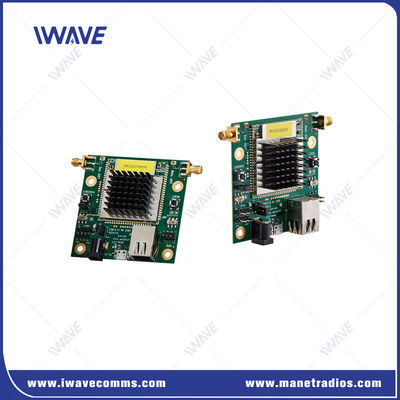

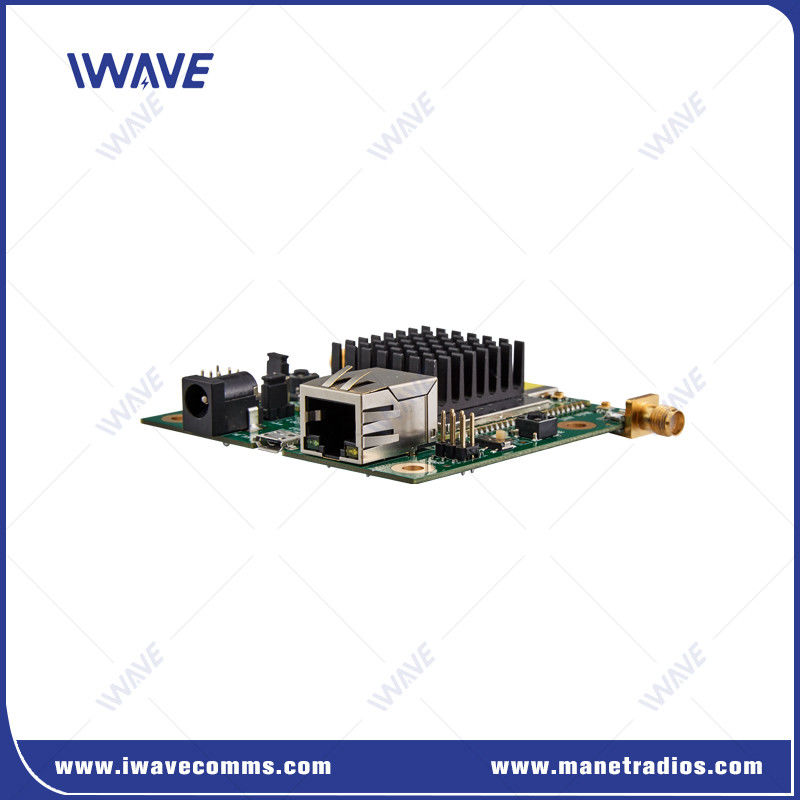

Draadloze NLOS-breedband-PCB-module voor video-gegevensoverdracht
Inleiding
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module is een geavanceerd communicatieapparaat dat is ontworpen om aan de hoge eisen van moderne industriële omgevingen te voldoen.Het is ontworpen om een naadloze en robuuste verbinding te bieden voor een verscheidenheid aan toepassingen die real-time gegevens- en videotransmissie vereisenMet zijn ondersteuning voor meerdere draadloze netwerkprotocollen zorgt dit apparaat voor een betrouwbare en efficiënte gegevensuitwisseling, waardoor het een integraal onderdeel is van elke industriële installatie.
Dit product beschikt over een scala aan ondersteunde protocollen, waaronder TCP/IP voor standaard netwerkcommunicatie, UDP voor snellere, verbindingsloze gegevenslevering, DHCP voor dynamische IP-adrestoewijzing,DNS voor domeinnaamresolutie, en HTTP/HTTPS voor veilige toegang tot het web.De veelzijdigheid van de protocolondersteuning zorgt ervoor dat het apparaat soepel kan integreren met bestaande netwerkinfrastructuren en kan voldoen aan verschillende operationele vereisten.
Belangrijkste kenmerken
Versleuteling: AES 128-bit voor veilige gegevensoverdracht op afstand
Ondersteunde protocollen: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS om draadloze netwerkprotocollen te faciliteren
Certificaten:MIC, CE om naleving en veiligheid te garanderen
Stroomvoorziening:5VDC om een betrouwbare werking te behouden
Antennetype: externeSMA-connector
Toepassing van draadloze NLOS-breedband-PCB-module voor video-gegevensoverdracht
Bewaking en veiligheid:Het wordt veel gebruikt in beveiligingssystemen voor het monitoren van grote gebieden zoals stadscentra, industriële parken, luchthavens en grenzen.Meerdere camera's kunnen live videofeeds naar een centrale controlekamer verzenden, het verbeteren van de situatiebewustzijn en de reactiecapaciteit.
Uitzending en evenementen:In de omroepindustrie maken point-to-multipoint draadloze systemen het mogelijk om live video te verzenden van verschillende locaties tijdens een evenement (zoals sportstadions, concerten,Het is de bedoeling van de Commissie om de in het kader van de programma's op te nemen programma's te ontwikkelen., waardoor realtime dekking en productie gemakkelijker worden.
Noodsituatie:Tijdens natuurrampen, ongevallen of andere noodsituaties, kunnen eerste respondenten draadloze videotransmissie gebruiken om realtime videofeeds te delen van drones, body cameras,of voertuigmontagecamera's met commandocentra, waardoor snellere besluitvorming en coördinatie mogelijk is.
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km-15km ((Lucht naar grond)) 500m-3km ((NLOS Van grond naar grond)) | |
| CAPITATIE | Stertopologie, punt tot 17-pint | |
| Vermogen | 25 dBm (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC5V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens in prioriteit verzonden. | |
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elk FDM-6600-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u het formaat zelf definiëren. | ||
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
