| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | D/P,T/T,L/C |

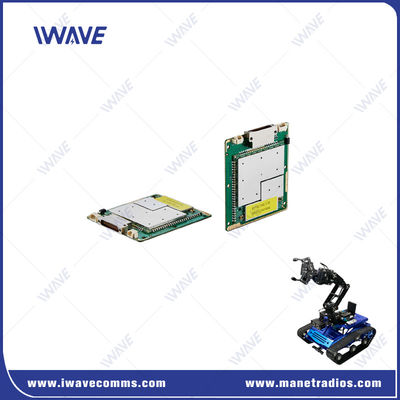

Miniatuur OEM Tri-Band Digitale IP en Serial Control Data Link
DeFDM-66MNis een geavanceerde draadloze transmissie-oplossing ontworpen door IWAVE, met behulp van een volwassen SOC chipset voor verbeterde prestaties.het verstrekken van full-duplexcommunicatie voor zowel TCP/IP/UDP-gegevens als TTL-controlesignalen.
Belangrijkste kenmerken:
High-Definition Video & Data Transmissie: Levert HD-video, gegevens en seriebesturingsgegevens via IP, waardoor het ideaal is voor real-time toepassingen.
Technologie tegen interferentie: Integreert automatische frequentiehopping (FHSS) en adaptieve modulatie om een stabiele communicatie te behouden, zelfs in uitdagende omgevingen met hoge interferentie.
Flexible netwerktopologie: Ondersteunt zowel point-to-point- als point-to-multipoint-configuraties (sterrentopologie), waardoor het veelzijdig is voor verschillende implementatiescenario's.
Stabiele gegevensoverdracht: Kenmerken: Adaptieve coderingstechnologie die automatisch de codering en modulatieschema's aanpast op basis van de signaalkwaliteit, waardoor de transmissie jitter wordt geminimaliseerd als de signaalomstandigheden fluctueren.
Automatische krachtregeling: Het systeem optimaliseert de transmissie kwaliteit en verlengt het bereik van de communicatie door automatisch het vermogen van de uitgang in overeenstemming met de signaalsterkte en de gegevenssnelheid aan te passen, waardoor het energieverbruik wordt verminderd.
Reeksgegevens via IP: Makkelijk serie-poortinformatie verkrijgen via IP, waardoor het perfect is voor toepassingen in UGV (Unmanned Ground Vehicle) -vloot en UAV (Unmanned Aerial Vehicle) -zwermen.
Meerdere Ethernet-poorten: Uitgerust met drie Ethernet-poorten voor naadloze integratie met verschillende apparaten en terminals.
Breedspanningsinvoer: Ondersteunt een breed invoerspanningsbereik van 5-32 V, waardoor compatibiliteit met verschillende stroombronnen wordt gewaarborgd.
Communicatie met een lage vertraging: Geoptimaliseerd voor IP-communicatie met een lage latentie, waardoor realtime gegevensoverdracht met minimale vertraging wordt gewaarborgd.
Alomvattend netwerkbeheer: Inclusief een WebUI voor eenvoudige configuratie en beheer, samen met ondersteuning voor netwerkbeheerssoftware.
Integratie van platforms van derden: Biedt API-toegang voor eenvoudige integratie met onbemande platforms en systemen van derden.

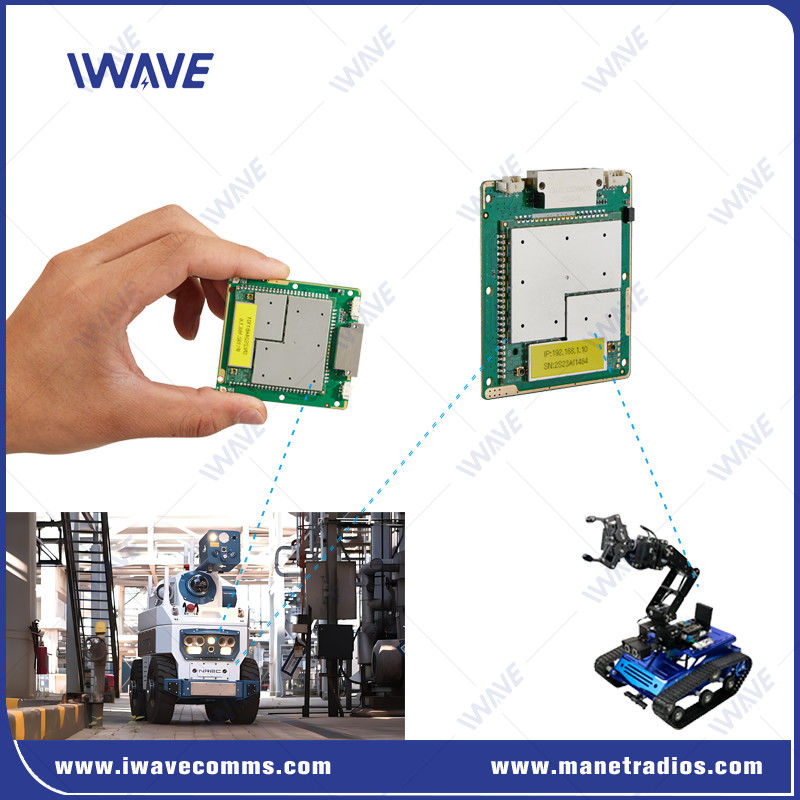

De FDM-66MN is een ideale oplossing voor veeleisende toepassingen zoals afstandsbewaking, autonome voertuigen en drones.het zorgt voor een betrouwbare en efficiënte werking in zelfs de meest complexe omgevingen.
Interface
Specificatie
| Algemeen | ||
| Technologie | Draadloze basis op TD-LTE Draadloze technologie standaard | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan. |
|
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | |||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 2x RS232 | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratiebeheer | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT |
|||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |

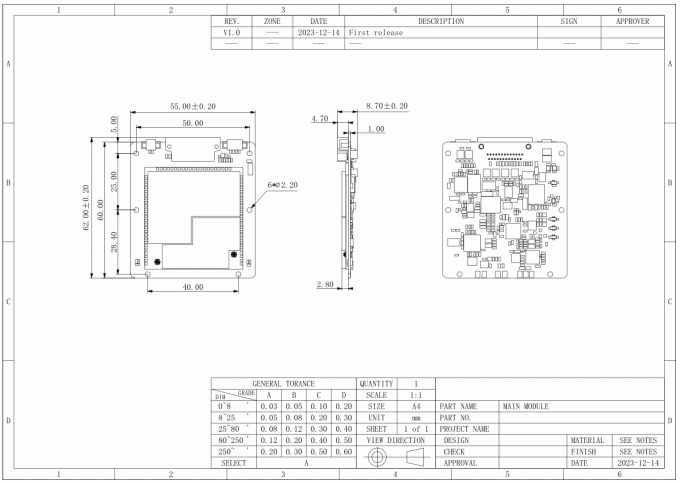

| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
