| Merknaam: | IWAVE |
| Modelnummer: | FDM-6600 |
| MOQ: | 2 stuks |
| Prijs: | negotiable |
| Leveringstermijn: | 3-7 werkdagen |
| Betalingsvoorwaarden: | T/T |

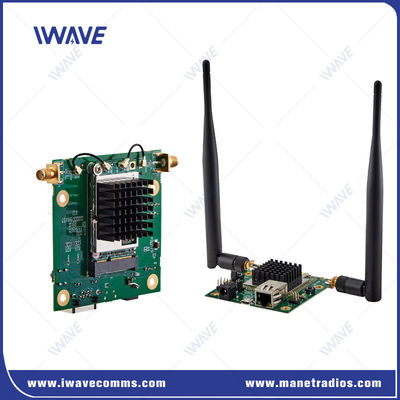

Model:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link
Inleiding
DeFDM-6600is een door IWAVE ontwikkeld draadloos transmissieproduct met een volwassen System on Chip (SoC) chipset. Het ondersteunt zowel point-to-point als point-to-multipoint communicatie,een robuuste gegevensoverdracht bieden
de mogelijkheden voor verschillende toepassingen.
Belangrijkste kenmerken
Knoopconfiguratie:
Eén hoofdknooppunt kan maximaal16 subknooppunten, met een totale bandbreedte van30 Mbpsvoor het verzenden1080p video.
Communicatiestandaarden:
Het ontwerp is gebaseerd op deTD-LTEdraadloze communicatiestandaard, waarbijOFDM(Orthogonale frequentiedivisie-multiplexing) enMIMO(Multiple Input Multiple Output) technologieën.
Werkt onafhankelijk, zonder afhankelijk te zijn van het basisstation van een drager.
Gegevensoverdracht:
Ondersteunt beideEtherneten full duplexTTLgegevensoverdracht.
De gegevensoverdracht heeft voorrang op de signaaloverdracht via het netwerk, zodat vitale besturingsactiviteiten eerst worden verwerkt.
Technologie tegen interferentie:
Gebruiktautomatische frequentiehoptechnologieom de weerstand tegen storingen te vergroten door het totale stroomverbruik van het systeem en de grootte van de module aanzienlijk te verminderen.
Toepassingen
De FDM-6600 is geschikt voor verschillende toepassingen, waaronder:
Bewakingssystemen: Voor videobewaking in realtime in beveiligingsoperaties.
Omroep: Vergemakkelijking van live videofeeds in mediaproductie.
Industriële automatisering: Het mogelijk maken van gegevensoverdracht in slimme productieconfiguraties.
Als u meer details of specifieke secties nodig heeft, laat het me dan weten!
Specificatie
| Algemeen | ||
| Technologie | Draadloos op basis van TD-LTE-technologie-normen | |
| Versleuteling | ZUC/SNOW3G/AES(128) FacultatiefLayer-2 | |
| DATA-RATE | 30 Mbps ((Uplink en Downlink) | |
| GROEP | 10km-15km ((Lucht naar grond)) 500m-3km ((NLOS Van grond naar grond)) | |
| CAPITATIE | Stertopologie, punt tot 17-pint | |
| Vermogen | 25 dBm (2w of 10w op verzoek) | |
| LATENCY | Transmissie van één sprong ≤ 30 ms | |
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatische frequentiehopping tussen banden | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Energieverbruik | 5 Watt | |
| Kraginvoer | DC5V | |
| Gevoeligheid | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequentieband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Elektriciteitsniveau | 2.85V-spanningsdomein en compatibel met 3V/3.3V-niveau | |
| Controledata | TTL-modus | |
| Baud-tarief | 115200bps | |
| Transmissie-modus | Pass-through modus | |
| Prioriteitsniveau | Wanneer de signaaloverdracht wordt afgesloten, worden de besturingsgegevens in prioriteit verzonden. | |
| Opmerking:1De gegevens die worden verzonden en ontvangen, worden in het netwerk uitgezonden. Na een succesvolle netwerkverbinding kan elk FDM-6600-knooppunt seriële gegevens ontvangen. 2Als u wilt onderscheiden tussen verzenden, ontvangen en controleren, moet u het formaat zelf definiëren. |
||
| Interfaces | ||

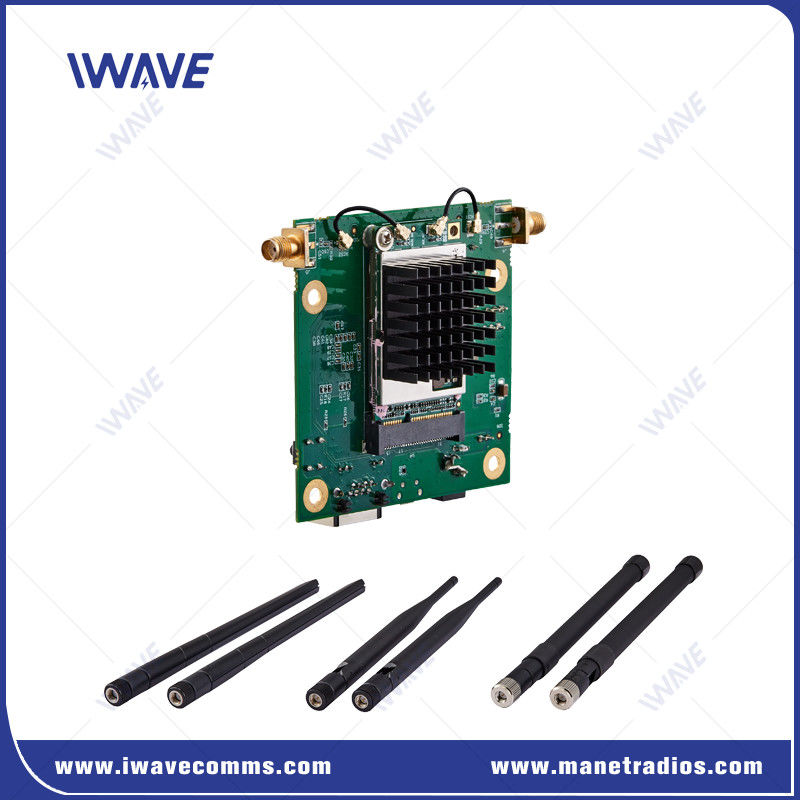

| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Vermogen | DC-INPUT | |
| Inrichting | Tri-COLOR LED | |
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 50 gram | |
| Afmeting | 7.8*10,8*2cm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
