| Merknaam: | IWAVE |
| Modelnummer: | FD-780X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

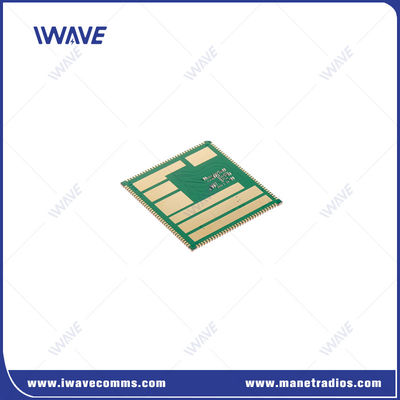

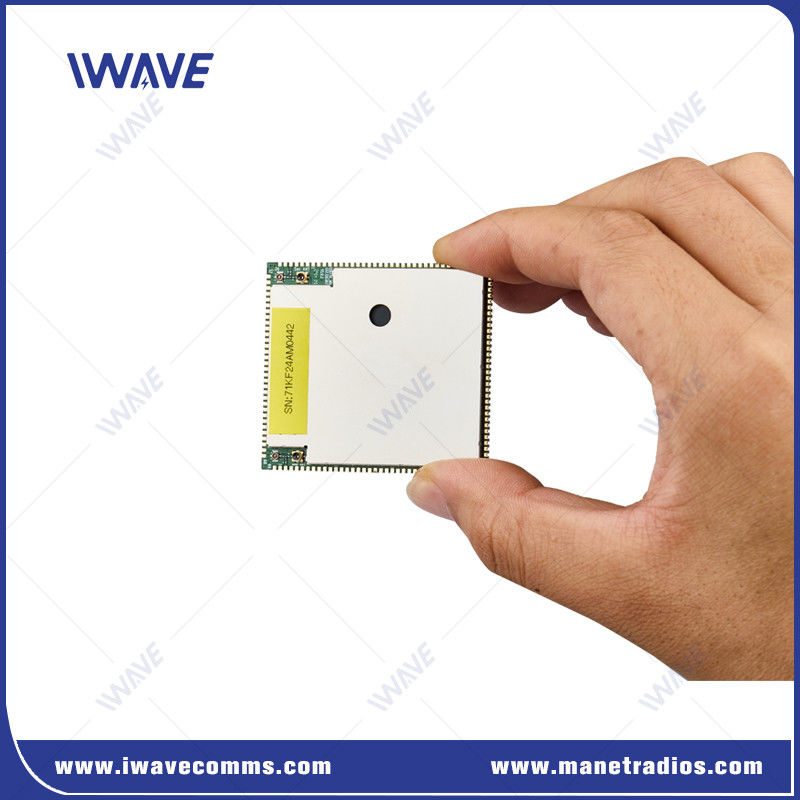

50 km FHSS draadloze MIMO 2X2 draadloze video-zender en ontvanger SOC-oplossing
Inleiding
FD-780X draadloze videotransmitter ishet meest geavanceerde, meest schaalbare en meest efficiënte Mobile Ad Hoc Networking (MANET) systeem ter wereld, nu in een SWaP-geoptimaliseerde vormfactor: de Embedded Module.Integreer de Embedded Module in uw producten om UAVs te verenigenOmdat de Embedded Module een HD-videocodeerder en een ingebouwde computer bevat, elimineer overbodige apparatuur van je platform.
Voordelen vanDraadloze videotransmitter
|
|
Toepassing
 |
|
|
Specificatie vanDraadloze videotransmitter
|
Functie-items |
Beschrijving |
Detail |
|
PCB's |
eenzijdig interfacebord |
Tolerantiebereik: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
RF-band 1 |
1420-1530 MHz |
|
RF-band 2 |
566-678 MHz |
|
|
Vermogen |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Gevoeligheid (1 Mbps) |
1.4G ((14700 kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanaal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kracht |
VSYS |
3.7V~4.35V,suggereert 4,0 V (invoer) |
|
D1V8A |
1.8V-uitgang |
|
|
A2V85A |
2.85V-uitgang |
|
|
VCC_D3V3 |
3.3V-uitgang |
|
|
5V_FEM |
RF-PA-chip stroomtoevoer ((Input) |
|
|
Netwerk |
Netwerkmodus |
Centrale Ad Hoc Network |
|
Capaciteit |
Maximaal 32 noden |
|
|
Hops |
Ondersteuning van multi-hop routing topologie, tot 31 hop |
|
|
Communicatie |
Ondersteunt unicast, multicast en broadcast transmissie modi. Alle knooppunten kunnen deze drie modi gebruiken voor communicatie |
|
|
Gegevenspercentage |
Alle knooppunten communiceren en delen de werkbandbreedte, en de maximale snelheid is 100Mbps |
|
|
Tijdsynchronisatie |
onafhankelijk van externe klok, zelfsynchroon |
|
|
Stroomregeling |
Alle knooppunten passen adaptief het transmissiekrachtniveau aan |
|
|
Subnet Fusion |
Ondersteuning voor het splitsen van één netwerk in meerdere netwerken |
|
|
Bewegingssnelheid |
Maximale steun 300 km/h |
|
|
Herzending |
HARQ Herzending |
|
|
Anti-jam |
Ondersteunt dynamische frequentiehopping binnen en over frequentiebanden |
|
|
