| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2units |
| Prijs: | negotiable |
| Leveringstermijn: | 5-8 werkdagen |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

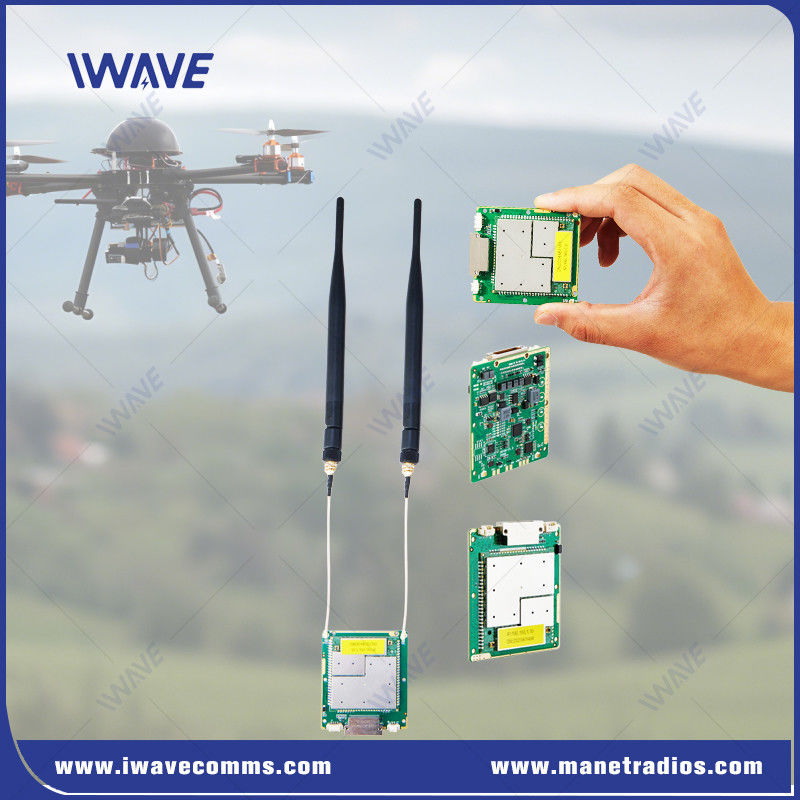

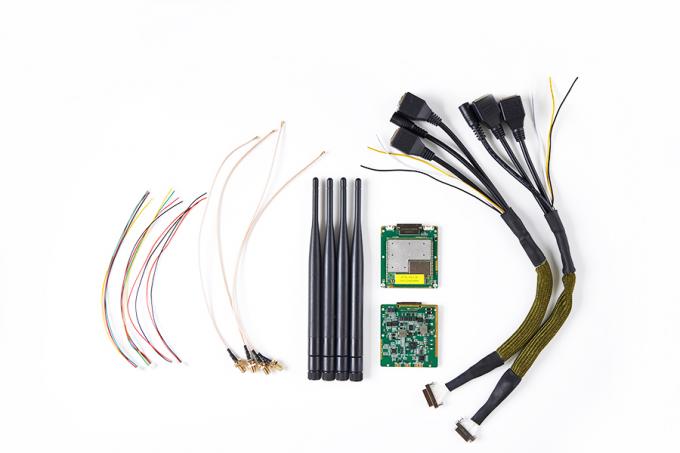

Nlos 3km Ground to Ground Robotics Beveilig draadloze data en video verbindingen
Inleiding
FDM-66MN Nlos 1-3km onbemand systeem voor robotica telemetrie data en HD video streaming.Het verkrijgen van seriepoortinformatie via IP stelt één controlestation in staat om meerdere mobiele robots te besturenHet is vooral geschikt voor gebruik op zwermende drones, UGV's, onbemande voertuigen en andere korte tot middellange afstand robotica toepassingen.
De grootte van 60*55*5,7 mm maakt het de kleinste OEM-breedbandradio-module en een ideale kandidaat voor systeemintegratie in kleine onbemande systemen om te presteren in uitdagende omgevingen.zoals binneninspectie van gebouwen of tunnels.
Belangrijkste kenmerken
Verspreid spectrum
Frequency hopping spread spectrum (FHSS), adaptieve modulatie en adaptieve zendende RF-kracht zijn de beste combinatie voor immuniteit tegen lawaai en interferentie.
Softwarebeheer en WebUI
FDM-66MN kan worden geconfigureerd met behulp van een volledige installatie-gebaseerde software-interface.netwerkinstellingen, beveiliging, monitoringtopologie, SNR, RSSI, afstand, enz.

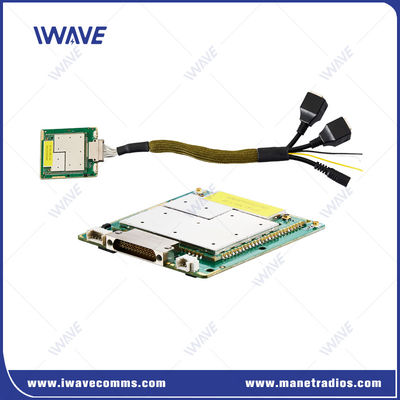

De kleinste OME-radiomodule
FDM-66MN is de ultra-miniatuur digitale videoreceiver met een afmeting van 60*55*5,7 mm en een gewicht van 26 gram.De mini-grootte maakt het ideaal voor gewicht en ruimte gevoelige toepassingen zoals kleine drone of UGV platforms.
Verstelbaar zendvermogen
Software selecteerbaar uitgangsvermogen van -40 dBm tot 25 dBm
Een rijke reeks interfacepties
Breed voedingsinvoerspanning
Brede stroominvoer DC5-32V om uitbranding te voorkomen bij het invoeren van verkeerde spanning
Interface-definitie
| J30JZ Definitie: | ||||||
| Pinnetje | Naam | Pinnetje | Naam | Naam | Pinnetje |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC-VIN | 22 | SHOOT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC-VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Toepassing
De FDM-66MN is een compacte, lichtgewicht en software-gedefinieerde radio-link module ontworpen voor betrouwbare communicatie in onbemande toepassingen, waaronder BVLoS-missies, UGV's, robotica, UAS en USV's.Het aanbieden van hogesnelheidDe FDM-66MN maakt een gelijktijdige duplexoverdracht van meerdere full HD-videofeeds, besturingssignalen en telemetriegegevens mogelijk.met een vermogen van niet meer dan 300 WOok in moeilijke omgevingen zonder zichtlijn, zoals drukke stedelijke gebieden, zorgt het voor betrouwbare communicatie over afstanden tot 20 km..
Specificatie
| Algemeen | ||
| Technologie | Draadloze basis op TD-LTE Draadloze technologie standaard | |
| Versleuteling | ZUC/SNOW3G/AES ((128/256) Facultatieflaag-2 | |
| Gegevenspercentage | 30 Mbps ((Uplink en Downlink) | |
| Adaptieve gemiddelde verdeling van de systeemgegevenssnelheid | ||
| Ondersteuning van gebruikers om snelheidsbeperkingen in te stellen | ||
| Bereik | 10km-15km ((Lucht naar grond) 500m-3km ((NLOS Ground to ground) |
|
| Capaciteit | 16 knopen | |
| Bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Kracht | 25dBm±2 (2w of 10w op verzoek) Alle knooppunten passen automatisch het zendvermogen aan. |
|
| Modulatie | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Automatische frequentiehopping tussen banden | |
| Energieverbruik | Gemiddeld: 4-4,5 watt Maximaal: 8 watt |
|
| Stroominvoer | DC5V-32V | |
| Gevoeligheid van de ontvanger | Gevoeligheid ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91 dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91 dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frequentieband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Draadloos | |||||||
| Communicatiemodus | Unicast, multicast, uitzending | ||||||
| Transmissie-modus | Volledige duplex | ||||||
| Netwerkmodus | Dynamische routing | Automatisch updaten van routes op basis van realtime verbindingsomstandigheden | |||||
| Netwerkcontrole | Overheidscontrole | Verbindingsstatus /rsrp/snr/afstand/op- en afstroom van de verbinding | |||||
| Systeembeheer | WATCHDOG: alle uitzonderingen op systeemniveau kunnen worden geïdentificeerd, automatisch opnieuw instellen | ||||||
| Herzending | L1 | Bepaal of de gegevens moeten worden doorgestuurd op basis van de verschillende gegevens die worden overgedragen. (AM/UM); HARQ-doorzendingen | |||||
| L2 | HARQ-herzendingen | ||||||
| Interfaces | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Reekspoort | 2x RS232 | |
| Stroominvoer | 2*Invoervermogen (alternatief) | |
| CONTROL DATA-OVERZENDING | |||||
| Bevelinterface | AT-commandoconfiguratie | Ondersteuning van VCOM-poort/UART en andere poorten voor AT-opdrachtconfiguratie | |||
| Configuratiebeheer | Ondersteuning van configuratie via WEBUI, API en software | ||||
| Werkwijze | TCP-servermodus TCP-clientmodus UDP-modus UDP-multicast MQTT Modbus |
● Wanneer de server is ingesteld op een TCP-server, wacht de seriële poort op de computerverbinding. ● Wanneer de serverserver als TCP-client is ingesteld, start de serverserver actief een verbinding met de netwerkserver die is gespecificeerd door de bestemming IP. ●TCP-server, TCP-client, UDP, UDP-multicast, TCP-server/client coëxistentie, MQTT |
|||
| Baud-tarief | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Transmissie-modus | Pass-through modus | ||||
| Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatuur | -40°C~+80°C | |
| Gewicht | 26 gram | |
| Afmeting | 60 x 55 x 5,7 mm | |
| Stabiliteit | MTBF≥10000 uur | |
|
|
| Merknaam: | IWAVE |
| Modelnummer: | FDM-66MN |
| MOQ: | 2units |
| Prijs: | negotiable |
| Verpakking: | Standaard kartonnen doos |
| Betalingsvoorwaarden: | L/C, D/P, T/T |

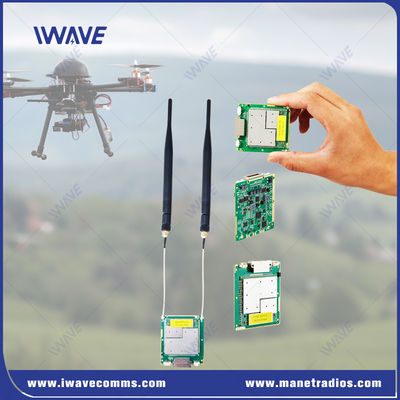

Nlos 3km Ground to Ground Robotics Beveilig draadloze data en video verbindingen
