| Merknaam: | IWAVE |
| Modelnummer: | FDM-660X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

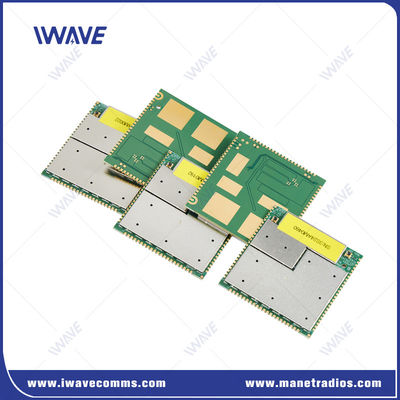

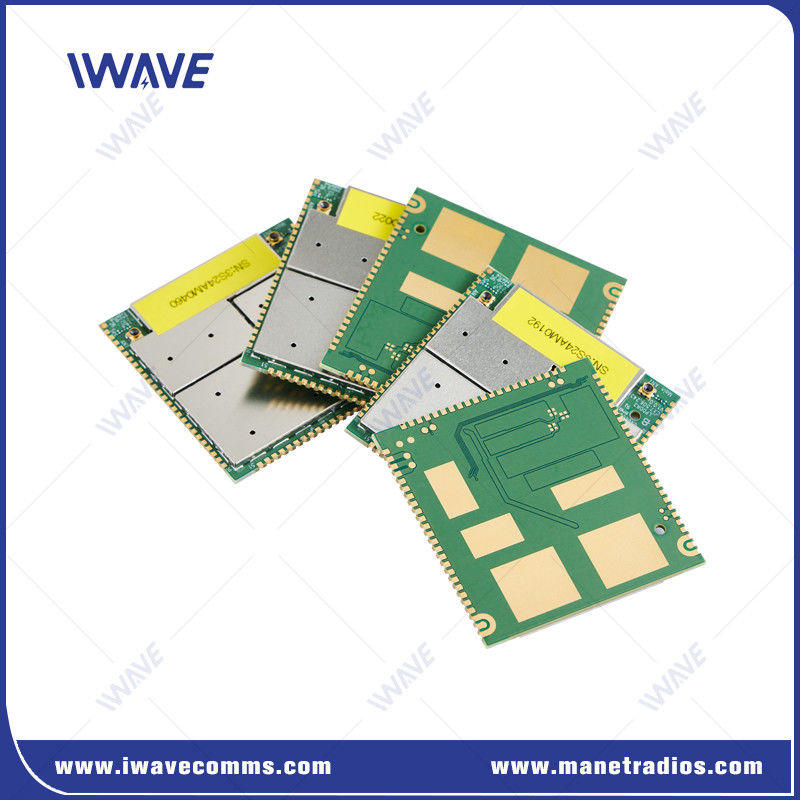

Langeafstands radiotelemetrie-module met frequentiehoppende verspreiding van het spectrum
Inleiding
De FDM-660X is een compact 200MW IP PtMP apparaat, geoptimaliseerd voor langeafstandscommunicatie en hoge data-rate luchtvaartmissies.hogere vermogen configuraties zoals een 10W model met PA kan bereiken 100-150km draadloze verbinding.
Dit systeem maakt gebruik van de FPGA-architectuur, ondersteunt multi-golfvormfunctionaliteit, ultrabreedbandoperatie en hoge snelheidsfrequentiehopping in een stertopologie.Het is in staat om zowel gegevens- als videotransmissie in verschillende configuraties te verwerken, met inbegrip van punt-tot-punt, punt-tot-multipunt en multipunt-tot-multipunt installaties.
Voordelen vanTelemetrie module(FDM-660X):
Lange NLOS-transmissie:In staat tot stabiele communicatie over afstanden van 500 m tot 3 km in NLOS-omstandigheden tussen op de grond gebaseerde systemen.
Ondersteuning voor hogesnelheidsbewegingen:De FDM-660X behoudt zelfs bij snelheden tot 300 km/u een stabiele communicatieverbinding, waardoor deze ideaal is voor hogesnelheidsplatformen.
Hoge doorvoer:Bereikt uplink- en downlinksnelheden tussen 80 Mbps en 100 Mbps tegelijkertijd, waardoor hoge gegevensoverdrachtsnelheden worden gewaarborgd voor veeleisende toepassingen.
Vermogen zelfadapterend:Het apparaat past zijn zend- en ontvangstvermogen automatisch aan op basis van real-time kanaalomstandigheden, waardoor het energieverbruik wordt geoptimaliseerd en de interferentie in het netwerk wordt verminderd.
Specificatie van de telemetrie-module
| Transmissie | Beeldopname-apparaat voor de data-opname en -codering van de hoofdbesturingsmodule | Camera |
| De hoofdbesturingsmodule stuurt de gecodeerde gegevens naar FD-610X via de USB- of HSIC-interface | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| De FD-610X stuurt de gecodeerde beeldgegevens naar de ontvanger via de luchtinterface. | ||
| Ontvangen | De FD-610X-ontvanger ontvangt de gecodeerde beeldgegevens en zendt deze vervolgens transparant door naar de hoofdbesturingsmodule. | |
| FD-610X stuurt gegevens naar de hoofdbesturingsmodule via USB- of HSIC-interface. | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| Na ontvangst van de gegevens door de hoofdbesturingsmodule wordt de afbeelding gedecodeerd en weergegeven. | ||
| PCB-grootte | 43.40*45.00*3.00 mm | |
| RF | Frequentie | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| RF-vermogen | 25 dBm | |
| Gevoeligheid (Toegang) |
2.4Ghz ((24415 kanaal) 20Mhz:-99 dBm 10Mhz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Toegang |
| 1.4Ghz ((14379 kanaal) 10MHz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Toegang | |
| 800 MHz ((8160 kanaal) 10MHz:-103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Toegang | |
| Interface | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 hoge snelheid | |
| VS | USB 2.0 hoge snelheid | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Veelgestelde vragen
1Hoeveel stroom gebruikt de module?
Het stroomverbruik is ongeveer 4 W.
Stroom is gelijk aan stroomverbruik gedeeld door voedingsspanning
4 / 12 = 0,33A, als je op een 12-volt stroomvoorziening.
2Ik heb de draadloze videodata module van 150 km nodig, welk frequentiebereik is beter?
Er zijn twee versies op het verschillende frequentiebereik.
Het frequentiebereik van de eerste versie is van 1420 MHz tot 1530 MHz, met 110 MHz frequentiebreedte voor FHSS.
Het frequentiebereik van de tweede versie is van 806 MHz tot 826 MHz of 1420 MHz ~ 1530 MHz, met slechts 20 MHz of 40 MHz frequentiebreedte voor FHSS.
Onze ingenieur adviseerde u de eerste versie te kiezen, omdat het meer frequente punten kan leveren om uit te kiezen wanneer het signaal zwak of verstoord is.
|
|
