| Merknaam: | IWAVE |
| Modelnummer: | FDM-660X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |

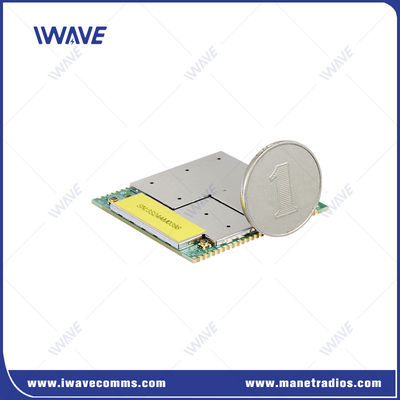

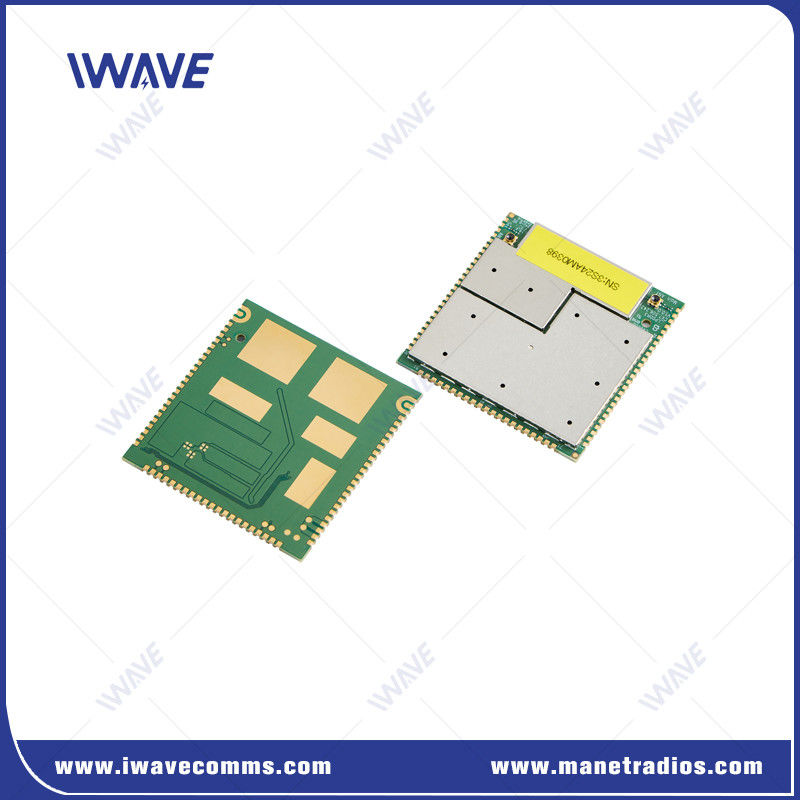

TDD OFDM Tweeweg draadloos video data RC Control Link SDR module board
Inleiding
Met behulp van geavanceerde IP-ster topologie en hoge snelheid frequentie hoppen, de FDM-6800 uitblinkt in uitdagende omgevingen.het is perfect geschikt voor een breed scala aan toepassingen, met inbegrip van bemande en onbemande systemen, alsmede zowel commerciële als tactische toepassingen.
IWAVE is gespecialiseerd in het ontwikkelen van industriële draadloze netwerkoplossingen, met een focus op mesh- en point-to-multipoint-technologieën voor robotsystemen.langeafstandsdraadloze radio's zijn ontworpen voor een verscheidenheid aan toepassingen, met inbegrip van UAV's, UGV's, AMR's, mobiele robotica, verbonden teams en overheids- en defensie-sectoren.IWAVE stelt gebruikers in staat om complexe uitdagingen aan te gaan door aanpasbare communicatienetwerken met onbemande systemen te bouwen.
Voordelen vanSDR-module(FDM-660X)
|
Meester-slaaf ondersteuning:Eén hoofdknooppunt kan tot32Slave knooppunten. Communicatie tussen lucht en grondn: Biedt tot 20 km draadloze video-, MAVLink- en telemetriegegevensoverdracht. Niet-line-of-sight (NLOS) transmissie:mobiele transmissie over 1-3 km in NLOS-omgevingen. Anti-interferentie:Functies Frequency Hopping Spread Spectrum (FHSS) binnen en over frequentiebanden voor interferentiebestendigheid. Tri-Bandondersteuning: Selecteerbare frequentiebanden bij800 MHz en 1,4 GHz en 2,4 GHz. Versatile interfaces:Omvat RJ45, TTL, RS232, RS485, RS422 en SBUS (aanpasbaar). Software-defined radio (SDR):Intuïtieve webpagina-gebaseerde werking voor gebruiksgemak en beheer. Netwerkbewakingssoftware:Real-time monitoring van SNR, RSSI, knooptopologie en afstand tussen knooppunten. |
 |
Specificatie van de telemetrie-module
| Transmissie | Beeldopname-apparaat voor de data-opname en -codering van de hoofdbesturingsmodule | Camera |
| De hoofdbesturingsmodule stuurt de gecodeerde gegevens naar FD-610X via de USB- of HSIC-interface | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| De FD-610X stuurt de gecodeerde beeldgegevens naar de ontvanger via de luchtinterface. | ||
| Ontvangen | De FD-610X-ontvanger ontvangt de gecodeerde beeldgegevens en zendt deze vervolgens transparant door naar de hoofdbesturingsmodule. | |
| FD-610X stuurt gegevens naar de hoofdbesturingsmodule via USB- of HSIC-interface. | Fysieke interface USB/HISC, logisch virtueel in een netwerkkaart | |
| Na ontvangst van de gegevens door de hoofdbesturingsmodule wordt de afbeelding gedecodeerd en weergegeven. | ||
| PCB-grootte | 43.40*45.00*3.00 mm | |
| RF | Frequentie | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| RF-vermogen | 25 dBm | |
| Gevoeligheid (Toegang) |
2.4Ghz ((24415 kanaal) 20Mhz:-99 dBm 10Mhz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Toegang |
| 1.4Ghz ((14379 kanaal) 10MHz:-103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Toegang | |
| 800 MHz ((8160 kanaal) 10MHz:-103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Toegang | |
| Interface | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 hoge snelheid | |
| VS | USB 2.0 hoge snelheid | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Veelgestelde vragen
1Hoeveel stroom gebruikt de module?
Het stroomverbruik is ongeveer 4 W.
Stroom is gelijk aan stroomverbruik gedeeld door voedingsspanning
4 / 12 = 0,33A, als je op een 12-volt stroomvoorziening.
2Ik heb de draadloze videodata module van 150 km nodig, welk frequentiebereik is beter?
Er zijn twee versies op het verschillende frequentiebereik.
Het frequentiebereik van de eerste versie is van 1420 MHz tot 1530 MHz, met 110 MHz frequentiebreedte voor FHSS.
Het frequentiebereik van de tweede versie is van 806 MHz tot 826 MHz of 1420 MHz ~ 1530 MHz, met slechts 20 MHz of 40 MHz frequentiebreedte voor FHSS.
Onze ingenieur adviseerde u de eerste versie te kiezen, omdat het meer frequente punten kan leveren om uit te kiezen wanneer het signaal zwak of verstoord is.
|
|
