| Merknaam: | IWAVE |
| Modelnummer: | FD-680X |
| MOQ: | 2 |
| Prijs: | negotiable |
| Leveringstermijn: | 5 tot 10 dagen |
| Betalingsvoorwaarden: | T/T, L/C, D/P |
Hopping Frequency Video And Telemetry Data Transceiver voor onbemande systemen
Inleiding
De FDM-680X Unmanned Systems is gebouwd op geavanceerde FPGA 2.0-architectuur, die multi-golfvorm-, ultrabreedband- en high-speed frequentiehopping-technologieën bevat.Het beschikt over MIMO (Multiple Input Multiple Output) dubbele ontvangst- en dubbele verzendmogelijkhedenDit systeem zorgt voor een robuuste draadloze verbinding voor zowel mobiele voertuigen als onbemande platforms.een ononderbroken communicatie mogelijk maken, zelfs tijdens manoeuvres met een snelheid van maximaal 300 km/u.

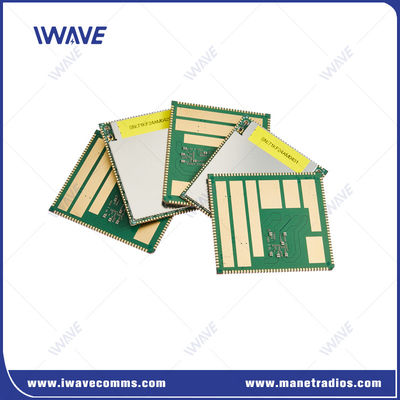

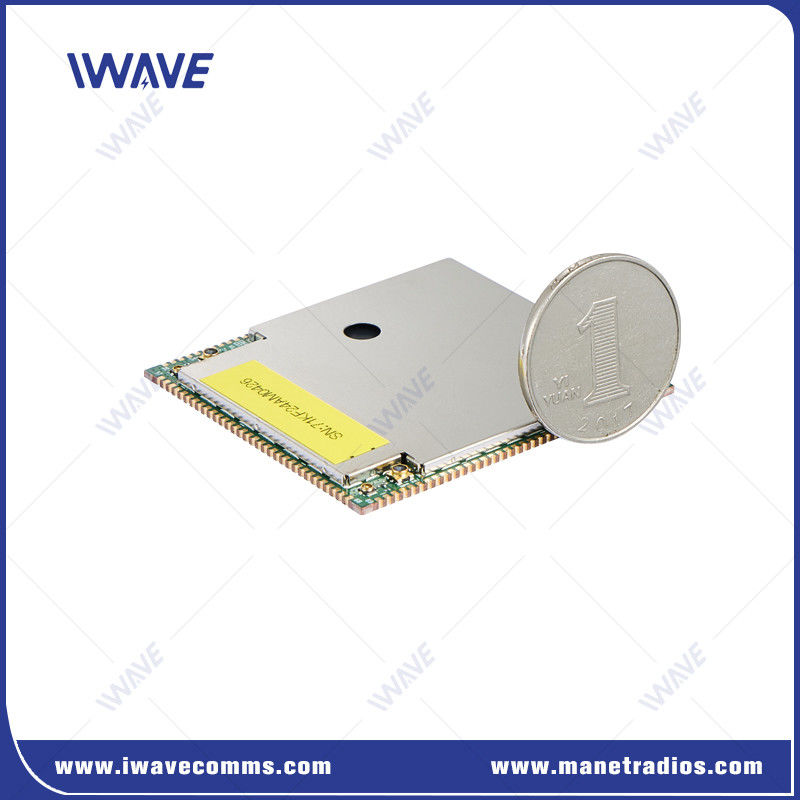

52*46*2,9 mm maakt het de kleinste OEM-breedbandradio-module en een ideale kandidaat voor systeemintegratie in kleine onbemande systemen om te presteren in uitdagende omgevingen,zoals binneninspectie van gebouwen of tunnels.
Voordelen vanOnbemande systemen
|
Draadloze kenmerken |
Veiligheid | Transmissie-kenmerken | Kenmerken van de fysieke laag |
|
|
|
|
Toepassing
Onbemande luchtvaartuigen (UAV's)
Onbemande grondvoertuigen
Autonome oppervlakteschepen (ASV's)
Robotscheepvaart
Netwerken voor noodhulp
Militaire tactische netwerken
Slimme stad
Verbonden teams in afgelegen omgevingen
Industriële IoT (IIoT)
Communicatie van voertuig tot object (V2X)
Drones zwermen
Specificatie vanDraadloze SOC
|
Functies |
Beschrijving |
Detail |
|
PCB-grootte |
46.58±0.15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Frequentie |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
RF-vermogensniveau |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Gevoeligheid |
1 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 frequentiepunt) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 frequentiepunt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 hoge snelheid |
|
|
USB |
USB 2.0 hoge snelheid |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Kracht |
VSYS |
3.7V~4.35V ((4V wordt voorgesteld) |
|
D1V8A |
1.8V stroomuitgang |
|
|
D2V85A |
2.85V stroomuitgang |
|
|
VCC_D3V3 |
3.3V stroomuitgang |
|
|
5V_FEM |
Aandacht voor de RF-PA-chip |
|
|
Master-slave knooppunt |
Configuratie van het centrale knooppunt |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
Gegevenspercentage |
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
|
|
Capaciteit |
Ondersteunt het aantal netwerknodes N≥2 en maximaal 64 servicenodes of 63 IDLE-statusnodes. |
|
|
Communicatiemodus |
Elk knooppunt in het netwerk kan worden geconfigureerd als het hoofdknooppunt. |
|
|
Alle knooppunten delen de uplink- en downlink-systeemcapaciteitsgegevensnelheid |
||
|
Toegang |
Ondersteunt meerdere slavennodes voor toegang tot het netwerk tegelijkertijd. |
|
|
Gegevenspercentage |
Alle slaven- en master-nodes delen het werk. bandbreedte in één richting. gelijktijdig stroomopwaarts en stroomafwaarts (20Mhz, ten minste 100Mbps) |
|
|
Verbindingsstatus |
Alle knooppunten in het netwerk blijven te allen tijde verbonden. |
|
|
Stroomregeling |
Adaptieve stroomverstrekking. |
|
|
Opstarten |
Zowel master- als slavenknoop ondersteunen vooraf ingestelde |
|
|
Vast vermogen |
Vaste stroomconfiguratie ((alleen master node wijzigen) |
|
|
Vaste frequentie |
Configuratie van de vergrendelingsfrequentie |
|
|
|
